JWD-107-5

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述: 100V DIP 通孔安装 19.56mm*7.62mm*8.22mm
供应商型号: N-JWD-107-5
供应商: 云汉优选
标准整包数: 1

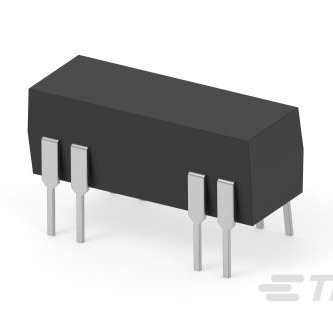

TE CONNECTIVITY 磁簧开关 JWD-107-5

JWD-107-5概述


    产品简介


    产品名称:JWD/JWS系列干簧继电器
    产品类型:信号继电器,采用干簧管作为开关元件,具有可靠性和低维护成本。
    主要功能:用于电信号的切换,可以控制电路的通断。这些继电器支持多种触点配置(如单极单掷NO、单极双掷NC、转换型CO),适用于广泛的工业应用。
    应用领域:广泛应用于通信、测量与控制、自动化测试设备、安全系统和医疗设备等领域。

    技术参数


    - 触点数据:
    - 接触方式:1个常开(NO)、1个常闭(NC)和1个转换型(CO)
    - 额定电压:NO和NC触点为20VDC,CO触点为10VDC
    - 最大切换电压:NO和NC触点为100VDC,CO触点为28VDC
    - 额定电流:所有触点均为500mA
    - 最大开关功率:NO和NC触点为10W,CO触点为3W
    - 触点材料:钌
    - 触点电阻:初始最大值为200mΩ
    - 机械寿命:1亿次操作
    - 线圈数据:
    - 线圈电压范围:5至24VDC
    - 线圈电阻:500Ω至2200Ω(不同型号不同)
    - 线圈温度极限:最高105°C
    - 热阻:约100°C/W
    - 绝缘数据:
    - 绝缘强度:250VDC至500VDC(不同配置不同)
    - 初始绝缘电阻:10^10Ω
    - 介电常数:典型值为0.5pF
    - 其他数据:
    - 工作温度范围:-35°C至+85°C
    - 抗振动能力:20g,10至2000Hz
    - 抗冲击能力:100g(NO触点),50g(NC和CO触点)

    产品特点和优势


    - 可靠性高:干簧管设计,低接触电阻,使用寿命长,可达1亿次操作。
    - 适用性强:多种触点配置满足不同应用场景的需求,适合在各种恶劣环境下稳定工作。
    - 易于安装和维护:波峰焊和浸锡清洗工艺,使安装简便快捷,且便于清洁和维护。
    - 安全特性:UL E29244和CSA LR81479认证,确保产品符合国际标准。

    应用案例和使用建议


    - 应用案例:在自动化测试设备中用于信号传输控制,在医疗设备中用于关键操作的信号切换。
    - 使用建议:
    - 在设计应用电路时,需考虑继电器的工作条件(如电压和电流),以确保最佳性能。
    - 由于干簧管的接触电阻较高,不建议用于低电流信号的控制。
    - 在电磁干扰较大的环境中,建议使用磁屏蔽措施以保护继电器免受外部干扰影响。

    兼容性和支持


    - 兼容性:JWD/JWS系列继电器采用标准引脚布局,方便与PCB组装,与各种主流电路板兼容。
    - 厂商支持:TE Connectivity提供详尽的技术文档和支持服务,确保客户能够顺利进行产品的选择和使用。

    常见问题与解决方案


    1. 问题:继电器操作时间过长。
    - 解决方案:检查电源电压是否稳定,确认负载是否超出额定值。
    2. 问题:触点接触不良。
    - 解决方案:定期清洁触点,确保连接紧密。
    3. 问题:线圈过热。
    - 解决方案:检查线圈电阻是否正常,调整电源电压或更换适配型号。

    总结和推荐


    JWD/JWS系列干簧继电器凭借其高可靠性、广泛的应用范围以及良好的支持服务,在信号切换和控制系统中表现出色。特别适用于需要长时间稳定工作的应用场合。对于寻找高性能、高可靠性的信号控制解决方案的用户,强烈推荐使用这一系列继电器。

JWD-107-5参数

参数
触点电容 -
开关配置 -
最大交流触点电压 100V
功率额定值 -
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
长*宽*高 19.56mm*7.62mm*8.22mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JWD-107-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-107-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-107-5 JWD-107-5数据手册

JWD-107-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.9852 ¥ 93.3616
30+ $ 9.5378 ¥ 89.1784
55+ $ 9.2718 ¥ 86.6913
150+ $ 9.1086 ¥ 85.1654
500+ $ 8.2824 ¥ 77.4404
库存: 538
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1400.42
