HSC1004R3J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 4.3Ω ±5% ±50ppm/℃ 法兰安装 65.5mm*47.5mm*26mm
供应商型号: HSC1004R3J
供应商: Master
标准整包数: 10
TE CONNECTIVITY 网络阵列电阻 HSC1004R3J

HSC1004R3J概述

    电子元器件技术手册:铝壳功率电阻

    产品简介

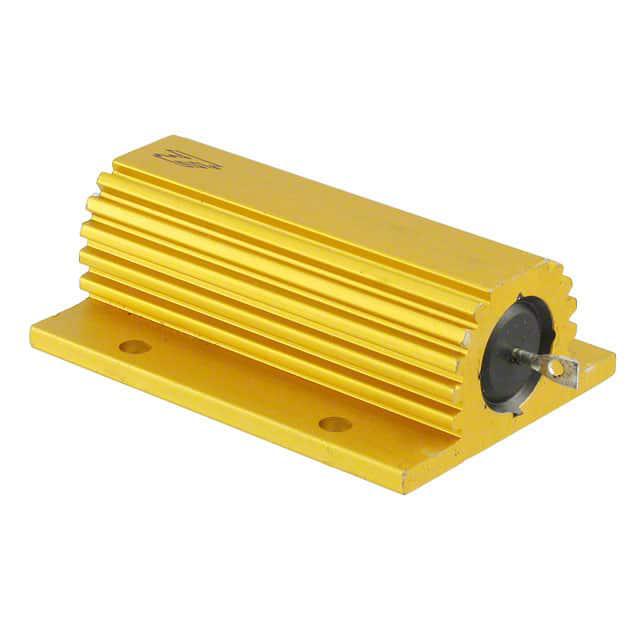

    铝壳功率电阻是一种高性能的电子元器件,广泛应用于各种工业场合。本系列产品包括HSA系列(5瓦至75瓦)和HSC系列(100瓦至300瓦),能够提供稳定、可靠的功率消散能力。这些电阻适用于电力供应、发电机和牵引行业,是TE Connectivity在欧洲市场的主打产品。

    技术参数


    | 参数 | HSA系列 | HSC系列 |
    |
    | 功率消耗 | 5-75瓦 | 100-300瓦 |
    | 散热器存在时功率消耗 | 10-75瓦(HSA) | 100-300瓦(HSC) |
    | 无散热器时功率消耗 | 5.5-45瓦(HSA) | 50-75瓦(HSC) |
    | 最小电阻值 | 0.1Ω | 0.5Ω |
    | 最大电阻值 | 10KΩ(HSA5-50)
    50KΩ(HSA75) | 100KΩ(HSC100-300) |
    | 工作电压 | 160V-1400V | 1900V-2500V |
    | 击穿电压 | 1400V-5000V | 5000V-5600V |
    | 稳定性 | 1%-3% | 2%-3% |

    产品特点和优势


    1. 可靠性高:HSA和HSC系列拥有超过50年的设计和制造经验,确保了产品的稳定性和可靠性。
    2. 宽泛的应用范围:产品涵盖5瓦到300瓦的功率范围,满足多种工业应用需求。
    3. 多种定制选择:提供不同阻值、引线端子和安装方式的定制选项,适应不同应用场景的需求。
    4. 高温耐受性:通过高效的散热设计,保证在高负载下的稳定运行。
    5. 标准合规性:符合国际、MIL及客户特定标准,确保产品质量和性能。

    应用案例和使用建议


    1. 制动电阻:用于电机或其他动力装置的制动过程,有效吸收动能转化为热能。
    2. 平衡电阻:用于电容充电和放电过程中维持电路平衡。
    3. 滤波电阻:用于电力系统的滤波,减少噪声干扰。
    使用建议:
    - 在高负载应用中,建议使用标准散热器以提高散热效率。
    - 定期检查连接点和散热器,确保良好的接触和散热效果。

    兼容性和支持


    本系列电阻可与其他标准电子元件兼容。TE Connectivity提供全面的技术支持和售后服务,确保客户在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    1. 过载问题:建议遵循产品的过载曲线进行操作,避免长期超负荷运行。
    2. 温度升高:在安装时需考虑散热条件,必要时增加散热片。
    3. 连接松动:定期检查连接点的紧固情况,确保良好的电气连接。

    总结和推荐


    铝壳功率电阻在可靠性、稳定性方面表现优异,具有广泛的应用前景。尽管价格较高,但其出色的性能使其成为许多应用场景的理想选择。强烈推荐给需要高效、可靠功率消散解决方案的用户。

HSC1004R3J参数

参数
电阻值 4.3Ω
电阻个数 -
精度 ±5%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 65.5mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HSC1004R3J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC1004R3J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC1004R3J HSC1004R3J数据手册

HSC1004R3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
