首页  >  产品百科  >  5745115-2

5745115-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 4 的 PCB D-Sub AMPLIMITE 插座组件,中心线间距为 2.77mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: A32153-ND
供应商: Digi-Key
标准整包数: 1

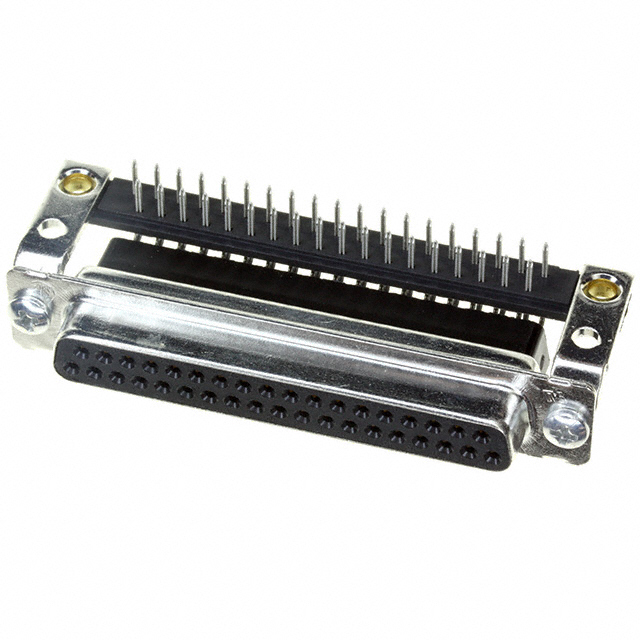

TE CONNECTIVITY D-Sub 连接器 5745115-2

5745115-2概述


    产品简介


    AMPLIMITE HDP 5745115-2

    产品简介


    产品类型: 接收器,板对板连接器
    主要功能: 用于将一块电路板上的信号传输到另一块电路板上。适用于高密度信号传输。
    应用领域: 主要应用于工业自动化、通信设备、医疗设备、航空航天等领域。

    技术参数


    - 中心线(间距): 2.74 mm(0.108 英寸)
    - 位置数: 37
    - 行数: 2
    - 连接器壳体尺寸: 4
    - 焊接方式: 通孔焊接
    - 最大接触电流: 6 A
    - 操作温度范围: -55°C 至 105°C (-67°F 至 221°F)
    - 包装数量: 56 个/包
    - 安装方式: 板载安装,孔固定
    - 接触插针材料: 磷青铜
    - 外壳材料: 钢制外壳
    - 绝缘材料: 聚合物
    - 接触面镀层材料: 镀金
    - 认证标准: UL 94V-0,符合欧盟 RoHS、ELV 和 REACH 指令

    产品特点和优势


    - 全金属壳体: 提供了坚固的机械保护,适合恶劣环境下的应用。
    - 高电流承载能力: 最大电流承载能力达到 6 A,适用于需要大电流传输的应用场合。
    - 广泛的适用温度范围: 能够在极端的温度条件下保持稳定性能。
    - 通过UL认证: 符合严格的UL 94V-0阻燃标准,确保了高安全性和可靠性。
    - 兼容多种标准: 符合欧盟RoHS、ELV及REACH指令,具有广泛的市场适应性。

    应用案例和使用建议


    应用场景示例:
    - 工业自动化控制面板: 该连接器可以在复杂控制系统中提供可靠的信号传输。
    - 电信基站: 在基站设备中,该连接器可以用于信号线的可靠连接。
    使用建议:
    - 确保正确的安装方向: 由于该连接器为直角安装,需要确保正确的焊接方向,以避免损坏连接器。
    - 注意焊锡温度: 使用波峰焊接时,温度不应超过265°C,以免损坏连接器内部结构。
    - 适当选择焊盘大小: 确保焊盘尺寸合适,以便于良好的焊接质量。

    兼容性和支持


    - 兼容其他部件: 如上述列表所示,该连接器可以与多种配套部件兼容,如接头插针和其他AMPLITME系列连接器。
    - 技术支持: 用户可以通过拨打+1 800 522 6752获取产品支持和技术咨询。

    常见问题与解决方案


    1. 问题: 连接器无法牢固安装在电路板上。
    - 解决方案: 检查安装孔的直径是否符合要求(3.05 mm),并且焊点是否充分焊接。
    2. 问题: 连接器接触不良。
    - 解决方案: 检查焊点是否有足够的焊料,并确认焊点没有氧化。如果仍有问题,可更换新的连接器。

    总结和推荐


    总结:
    - 优点: 全金属壳体设计,高电流承载能力,广泛的适用温度范围,严格的认证标准,符合欧盟法规。
    - 推荐: 该连接器适用于需要高可靠性和环境适应性的应用场合。特别是在工业自动化和通信设备中,该产品表现优异。建议用户在选择此类连接器时考虑其广泛的应用范围和优良的性能指标。

5745115-2参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 37pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 6A
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

5745115-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5745115-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5745115-2 5745115-2数据手册

5745115-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.6152 ¥ 320.0235
10+ $ 35.9726 ¥ 298.1226
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 320.02
直接购买
加入购物车
