5-5179010-3

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 0.8mm间距80p双排排母 板对板, Free Height系列, 直角, 表面
供应商型号: UA-5-5179010-3
供应商: 海外现货
标准整包数: 1

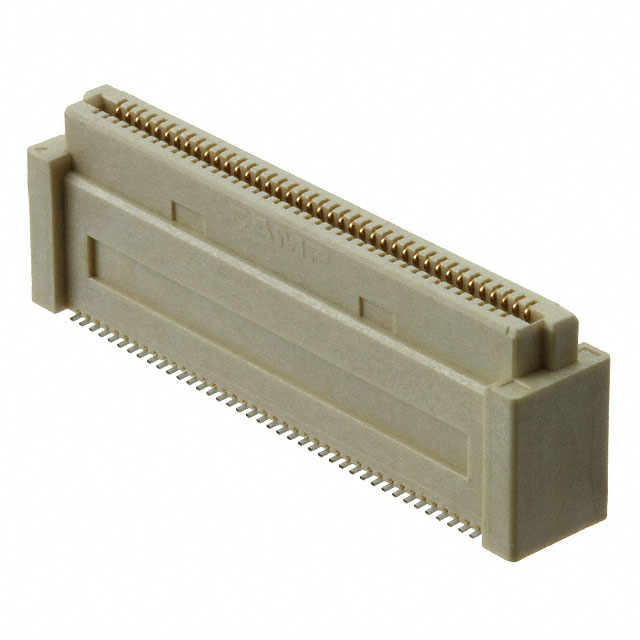

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-5179010-3

5-5179010-3概述


    产品简介


    本篇技术手册介绍的是型号为5-5179010-3的垂直板对板PCB插座(PCB Mount Receptacle)。这是一款用于表面贴装的板对板连接器,具有80个位置,中心线间距为0.8毫米。这款连接器主要用于信号传输,采用金镀层触点,提供自然颜色外观,并适用于盒装和管式包装。这类连接器广泛应用于各种电子产品和设备中,特别是那些需要高密度信号传输的应用场合。

    技术参数


    基本参数
    - 产品编号: 5-5179010-3
    - 产品类型: PCB Mount Receptacle, 垂直, 板对板
    - 中心线间距: 0.8毫米 (0.031英寸)
    - 位置数: 80
    - 材料: 黄铜合金
    - 接触镀层: 金
    - 终端方式: 表面贴装
    - 产品尺寸:
    - 高度:13毫米 (0.512英寸)
    - 栈高:13毫米, 14毫米, 15毫米, 16毫米 (0.512英寸, 0.551英寸, 0.591英寸, 0.63英寸)
    电气特性
    - 工作电压: 100 VAC
    - 绝缘电阻: 2兆欧
    - 耐压: 500 VAC
    - 电流容量: 0.5安培
    - 终端面积镀层: 厚度为2微米(0.07874密耳)的锡镀层
    - 接触镀层厚度: 0.2微米(0.008密耳)的金镀层
    使用条件
    - 操作温度范围: -40°C 至 125°C (-40°F 至 257°F)
    - 阻燃等级: UL 94V-0
    - 环保标准: 欧盟RoHS、ELV指令符合;中国RoHS 2符合;欧盟REACH规范符合

    产品特点和优势


    该连接器的设计使其能够在高密度的电路板之间实现可靠的信号传输。它的主要特点是:
    - 80个位置:能够承载更多的信号线路,适合需要大量信号传输的应用。
    - 0.8毫米中心线间距:提供了更高的密度,适合空间受限的应用。
    - 金镀层触点:确保长期使用的可靠性和良好的导电性能。
    - 宽广的操作温度范围:从-40°C到125°C,适用于多种严苛的工作环境。
    - 环保材料:符合多项环保标准,适用于各类环保要求严格的应用场景。

    应用案例和使用建议


    该连接器常被用于需要高密度信号传输的设备中,如通信设备、服务器、医疗仪器和工业控制系统。例如,在一个服务器主板设计中,可以使用这种连接器将多个小型电路板连接起来,以提高信号处理能力。
    使用建议:
    - 在安装时,确保按照制造商提供的装配指南进行操作,避免因错误安装导致的损坏。
    - 安装完成后,建议使用示波器等工具检测信号完整性,以确保连接器正确无误地工作。

    兼容性和支持


    此款连接器与同一系列的其他连接器(如Free Height系列)兼容。例如,型号为CAT-313-PCB80的插头连接器可以与其配套使用。此外,制造商提供了全面的技术支持服务,包括在线帮助文档和电话支持,以解决用户在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 连接器插拔力过大
    - 解决方法: 确保按照正确的装配步骤操作,检查接触区域是否有污物或氧化层。

    - 问题: 连接器接触不良
    - 解决方法: 检查接触面是否干净,必要时重新清洁并重新插拔连接器。

    总结和推荐


    综上所述,型号为5-5179010-3的垂直板对板PCB插座具有高密度、可靠和环境友好等特点,适用于多种高要求的应用场合。其卓越的电气特性和宽广的操作温度范围使得它在众多领域都表现出色。推荐给需要高密度信号传输的项目,特别是在空间有限且对可靠性要求较高的环境中。
    如有进一步咨询需求,请联系技术支持热线 +1 800 522 6752。

5-5179010-3参数

参数
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 11.75mm
针脚数 80pin
接合堆叠高度 13mm
触头镀层厚度 203nm
长*宽*高 37.8mm(长度)*6.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
