435802-3

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 7000Cycles 7000Cycles 25mA DIP 通孔安装 12.19mm(长度)*7.37mm(高度)
供应商型号: 435802-3
供应商: 国内现货
标准整包数: 1

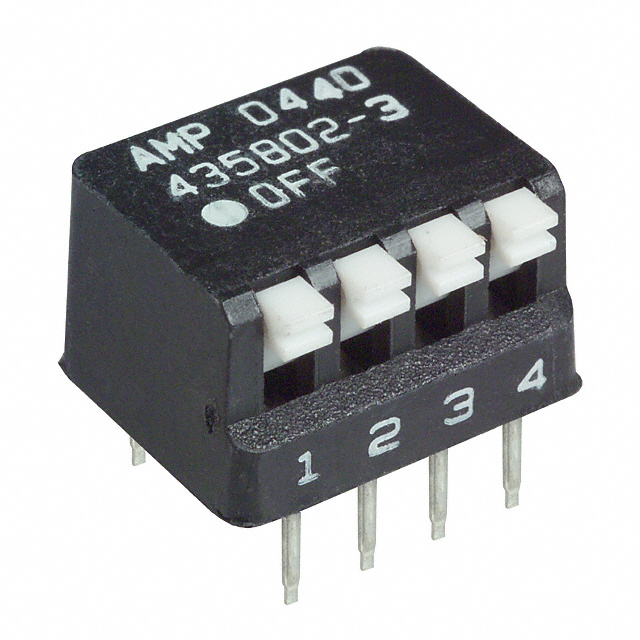

TE CONNECTIVITY 拨码开关 435802-3

435802-3概述

    7000 Series DIP Switches 技术手册

    1. 产品简介


    Alcoswitch 7000 系列是一款广泛应用的双列直插式开关(DIP),它提供标准的单极单掷(SPST)和侧动式单极单掷开关,以及多系列版本。这些开关采用高强铜合金作为触点材料,触点区域镀有0.000030英寸(0.00076毫米)金层和0.000050英寸(0.00127毫米)镍层,并且引脚符合泰科电子可焊性规范109-11-3。

    2. 技术参数


    - 电流和电压额定值:
    - 非切换状态:最大1.5安培 @ 50 VDC
    - 切换状态:最大100毫安 @ 5 VDC(电阻负载);最大25毫安 @ 24 VDC(电阻负载)
    - 接触电阻:
    - 干电路下最大为100毫欧姆(寿命结束)和50毫欧姆(初始)@ 50毫伏开路,50毫安电流
    - 绝缘电阻:
    - 初始状态下最小为1 x 10^9 欧姆 @ 100 VDC
    - 耐压性能:
    - 最小500 VDC @ 标准大气条件下
    - 电容:
    - 最大5皮法拉
    - 温度范围:
    - 非操作范围:-73.3°C 至 +105°C
    - 操作范围:-55°C 至 +105°C
    - 振动和冲击:
    - 振动:当受到10-2000-10 Hz振动20分钟时,不连续性不超过10微秒
    - 冲击:无物理损坏或不连续性超过10微秒(符合泰科电子规范109-26,条件A)
    - 湿度:
    - 在+40°C和95%相对湿度环境下能承受96小时
    - 耐用性:
    - 反复操作7000次后,接触电阻不大于100毫欧姆
    - 终端强度(弯折测试):
    - 符合MIL-STD-202,方法211,条件B

    3. 产品特点和优势


    - 多极开关的独特功能:多个单极开关机械耦合在一起,可以同时切换不同极数。这种灵活性使得编程更加便捷。
    - 多配置选项:除了列出的标准配置外,还提供带有杠杆摇杆的不同配置。
    - 广泛的应用范围:适用于各种需要高可靠性的电子产品,如计算机、通信设备和工业控制系统。
    - 高耐用性:多次反复操作后仍能保持良好的性能。

    4. 应用案例和使用建议


    - 应用案例:
    - 在计算机主板上用于设置不同的工作模式。
    - 在通信设备中用于设定特定的通信频率。

    - 使用建议:
    - 确保在安装前仔细阅读技术手册,并按照指定的PCB孔径图正确安装。
    - 注意开关的使用寿命限制,在高可靠性要求的应用中选择更适合的型号。

    5. 兼容性和支持


    - 兼容性:7000系列DIP开关可以与各种常见的PCB板配合使用,广泛适用于各类电子设备。
    - 支持:制造商提供了详细的技术文档和专业支持,包括产品规格书(108-7519)、使用说明(408-07779)和应用规格(114-1056)。

    6. 常见问题与解决方案


    - Q:如何确定正确的开关型号?
    - A:根据具体需求选择相应数量的极数(单极或多极)和所需的工作环境条件。
    - Q:如何安装开关以确保最佳性能?
    - A:按照推荐的PCB孔径图安装,并确保焊接质量符合标准。

    7. 总结和推荐


    7000系列DIP开关凭借其独特的设计、高可靠性及广泛的适用性,在许多关键应用中表现出色。对于需要高可靠性的产品来说,7000系列是一个值得信赖的选择。综合考虑其卓越的性能和广泛应用,强烈推荐使用这款产品。

435802-3参数

参数
电流额定值 25mA
电压额定值 -
电气寿命 7000Cycles
机械寿命 7000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 12.19mm(长度)*7.37mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

435802-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

435802-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 435802-3 435802-3数据手册

435802-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
