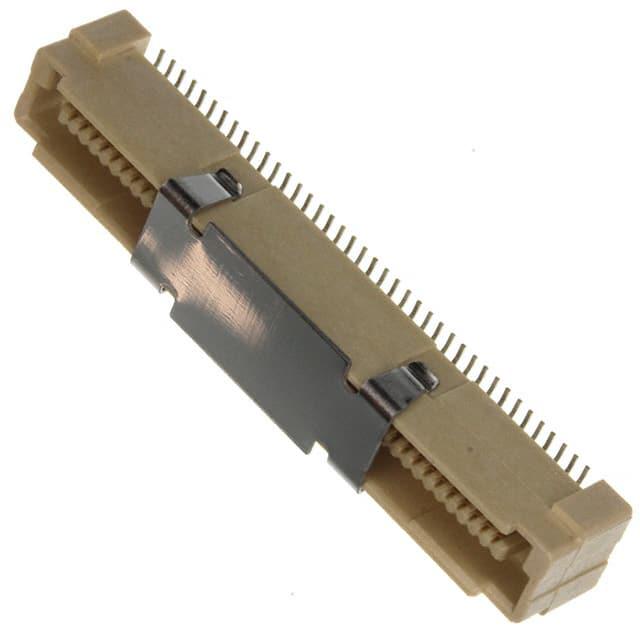

1-5179030-6

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Plug 800μm 2 140pin 7mm,11mm,15mm,19mm 6.6mm 760nm 金 SMD,P=0.8mm 贴片安装 61.8mm(长度)*6mm(高度)
供应商型号: Q-1-5179030-6
供应商: 期货订购
标准整包数: 2100
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1-5179030-6

1-5179030-6概述

    #

    产品简介


    本产品是一款来自TE Connectivity公司的BTB(Board-to-Board)连接器。BTB连接器主要用于电路板之间的电气连接,广泛应用于通信设备、工业自动化、医疗设备等领域。本产品具有80个电路通道,能够实现高效稳定的信号传输。
    #

    技术参数


    以下是该BTB连接器的技术规格:
    - 尺寸和角度:
    - A面:15.2mm × 23.2mm × 31.2mm
    - B面:39.2mm × 47.2mm × 55.2mm
    - C面:63.2mm × 71.2mm × 79.2mm
    - 材质:
    - 外壳:L.C.P.(高温度热塑塑料),UL 94V-0等级,天然色。
    - 触点:黄铜材料。
    - 镀层:
    - 触点区域:最小0.0002英寸金镀层,最小0.0013英寸镍镀层。
    - 焊接区域:最小0.002英寸亮锡镀层。
    - 电气特性:
    - 额定电流:未明确说明,具体应用时需根据实际情况确认。
    - 额定电压:未明确说明,具体应用时需根据实际情况确认。
    - 接触电阻:触点接触处的最大电阻为50mΩ。
    - 工作环境:
    - 工作温度范围:-40°C到+85°C。
    - 储存温度范围:-55°C到+125°C。
    - 兼容性:
    - 插头高度(Y):与插座高度(X)的组合为:X + Y - 5 mm。
    #

    产品特点和优势


    1. 高可靠性:采用L.C.P.高温度热塑塑料,具备出色的机械强度和耐温性。
    2. 大电流承载能力:黄铜材料触点保证了良好的导电性能和长期稳定性。
    3. 多电路通道:提供80个电路通道,适用于复杂电路设计。
    4. 金镀层和镍镀层:确保长期可靠的电气连接和增强抗腐蚀性能。
    5. 标准化安装:插头和插座的配合高度精确控制,易于安装和维护。
    #

    应用案例和使用建议


    应用案例
    - 通信设备:用于服务器背板、交换机、路由器等设备间的电路板连接。
    - 工业自动化:用于工厂自动化设备的内部电路板间连接。
    - 医疗设备:用于各种医疗仪器内部电路板的可靠连接。
    使用建议
    1. 电路板布局:参考产品手册中的PCB布局图,确保正确放置连接器并留有足够的空间。
    2. 温度管理:考虑到高温度环境下的使用,需合理设计散热方案,避免因过热导致的性能下降。
    3. 维护保养:定期检查连接器的接触情况,如有必要可更换镀层或清洁接口以保持良好的电气性能。
    #

    兼容性和支持


    本产品与特定型号的插头和插座兼容。厂商提供了详尽的产品规格表,用户可以在配套的表格中查找具体的兼容型号。同时,厂商还提供了技术支持服务,帮助用户解决安装和使用过程中的问题。
    #

    常见问题与解决方案


    常见问题及解决方案
    1. 接触不良:
    - 原因:可能由于镀层磨损或灰尘污染。
    - 解决方法:清洁接口,并考虑重新镀金。
    2. 温度过高:
    - 原因:长时间使用或不当散热可能导致温度过高。
    - 解决方法:优化散热设计,增加散热片或风扇辅助降温。
    3. 安装困难:
    - 原因:插头和插座的高度配合不当。
    - 解决方法:检查和调整插头与插座的配合高度,确保X + Y - 5 mm的关系正确。
    #

    总结和推荐


    综上所述,TE Connectivity的这款BTB连接器以其卓越的可靠性和多电路通道的优势,在多种应用场景中表现出色。特别是在工业自动化和通信设备领域,它提供了高效稳定的电路板连接解决方案。然而,用户在选择和使用过程中仍需注意温度管理和维护保养,以充分发挥其性能。因此,我们强烈推荐这一产品给需要高可靠性和高性能连接器的应用场景。

1-5179030-6参数

参数
类型 Center Strip Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 6.6mm
针脚数 140pin
接合堆叠高度 7mm,11mm,15mm,19mm
触头镀层厚度 760nm
长*宽*高 61.8mm(长度)*6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
