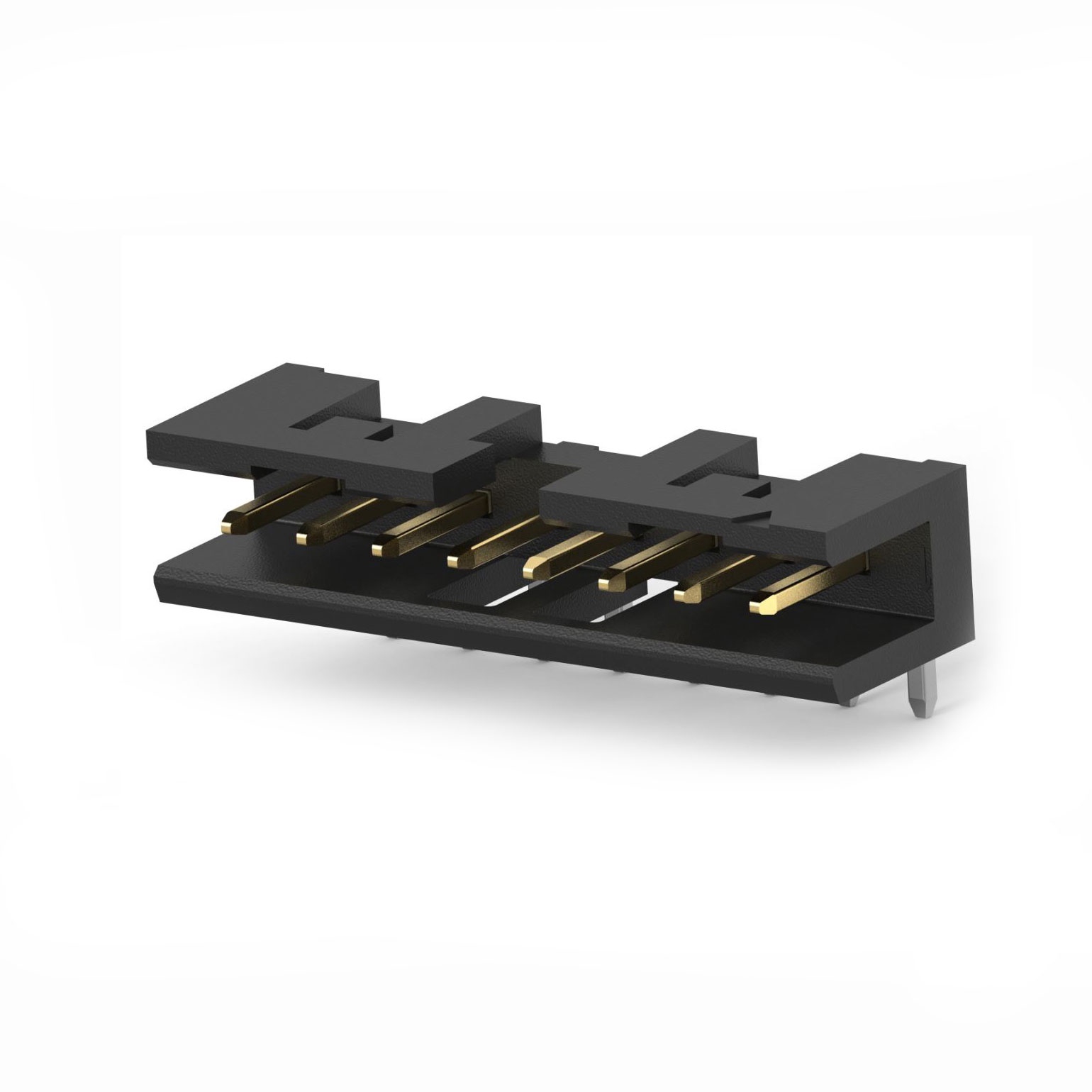

2823388-9

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 2mm 1 9pin 2A 100nm 金 通孔安装
供应商型号: Q-2823388-9
供应商: 期货订购
标准整包数: 1701
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2823388-9

2823388-9概述

    AMPMODU 2 mm Shrouded Headers:产品综述

    产品简介


    TE Connectivity的AMPMODU 2 mm Shrouded Headers是一种专为需要可靠信号传输的应用设计的电子元件。它们提供单排和双排两种配置,垂直和直角两种安装方式。通过孔式和表面贴装两种终端选项,这些连接器可以灵活应用于多种电路板设计。与标准2.54 mm中心线相比,这些连接器占用的电路板空间减少了38%,允许用户在其板上集成更多功能。

    技术参数


    - 材料:
    - 镀层:30 µ” [0.76 µm] 金镀层、15 µ” [0.38 µm] 金镀层、4 µ” [0.1 µm] 金镀层、锡镀层
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境:UL94 V0,低卤素;操作环境等级III
    - 规格:
    - 产品规格:108-64040
    - 应用规格:114-64040
    - RoHS与REACH合规性
    - 待UL认证
    - VDE认证
    - 电气性能:
    - 电流额定值:最大2A
    - 绝缘耐压:650 VAC
    - 工作电压:直流或交流峰值125V
    - 机械性能:
    - 操作温度:锡镀层-40°C至105°C,金镀层-40°C至125°C
    - 可焊性:可经受最高260°C的回流焊接
    - 振动:无超过1微秒的电气中断

    产品特点和优势


    - 节省空间:相较于2.54 mm中心线,能节省38%的空间,使得电路板功能更加多样化。
    - 极化功能:确保正确对接。
    - 高效成本效益:适用于自动化表面贴装和回流制造,提高了生产效率。
    - 安全可靠的连接:带有扣紧或正向锁定机制,在振动环境中也能保持稳定连接。
    - 互换性:与其他主要品牌插座兼容。

    应用案例和使用建议


    - 应用案例:广泛用于工业控制、机器人、仪器仪表和测试设备等领域。
    - 使用建议:在选择合适的AMPMODU 2 mm Shrouded Headers时,根据应用需求选择适当的插头类型(带扣紧或正向锁)和终端类型(表面贴装或穿孔)。确保正确的极化设置以实现最佳连接效果。

    兼容性和支持


    - 兼容性:AMPMODU 2 mm Shrouded Headers与其他主要品牌的插座兼容,适用于各种通用电路板。
    - 支持与维护:TE Connectivity提供全面的技术支持,确保客户能够顺利进行产品选型和使用过程中的任何疑问。

    常见问题与解决方案


    - 问题1:如何确保极化正确?
    - 解决办法:检查并确认连接器的方向和极化方向是否一致。
    - 问题2:在高温环境下能否正常使用?
    - 解决办法:确认使用的材料适合工作环境,如高温塑料外壳。
    - 问题3:如何应对振动环境?
    - 解决办法:选择带有扣紧或正向锁的连接器,以提高可靠性。

    总结和推荐


    AMPMODU 2 mm Shrouded Headers在设计上具有多重优势,尤其是其在节省空间、提升生产效率方面的表现,使其成为各类工业应用的理想选择。推荐在要求高可靠性且空间有限的应用中使用该产品,以获得最佳的电气性能和安全性。

2823388-9参数

参数
间距-配接 2mm
触头镀层 - 配接
触头镀层厚度 - 配接 100nm
颜色 -
针脚数 9pin
排数 1
额定电流 2A
类型 Detent Lock,Header
防护等级 -
安装方式 通孔安装
包装方式 管装

2823388-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2823388-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2823388-9 2823388-9数据手册

2823388-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1701+ ¥ 7.3773
17010+ ¥ 7.2512
库存: 170100
起订量: 1701 增量: 1701
交货地:
最小起订量为:1701
合计: ¥ 12548.78
