5745185-1

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 2 的 PCB D-Sub AMPLIMITE 插座组件,中心线间距为 2.74mm,采用垂直 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: 5745185-1
供应商: Master
标准整包数: 5

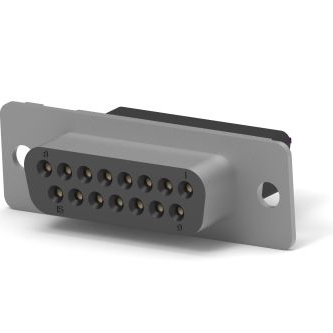

TE CONNECTIVITY D-Sub 连接器 5745185-1

5745185-1概述

    # AMPLIMITE HD-20 15 Position Receptacle: Board-to-Board Technical Overview

    产品简介


    本手册介绍了AMPLIMITE HD-20系列的15位置板对板插座(Receptacle)。该产品是一种适用于信号电路的高可靠性连接器,主要用于工业自动化、通讯设备、计算机和消费电子等领域。它采用了2.74毫米的中心线间距,具有双重锁定机制,确保连接稳定可靠。

    技术参数


    - 产品型号: AMPLIMITE HD-20 5745185-1
    - 位置数量: 15个
    - 中心线间距: 2.74 mm (0.108 in)
    - 排数: 2排
    - 插座壳体尺寸: 2号
    - 接触点镀层: 金 (接触面积),镍 (底层),锡 (PCB接触区域)
    - 最大电流承载能力: 6A
    - PCB安装方式: 垂直
    - 焊接方式: 通孔焊接
    - 插针规格: 针长3.18 mm (0.125 in),直径0.63 mm (0.025 in)
    - 额定工作温度范围: -55°C 至 105°C (-67°F 至 221°F)
    - UL阻燃等级: UL 94V-0

    产品特点和优势


    - 高稳定性: 双重锁定机制确保长期稳定的电气连接。
    - 适应性强: 工作温度范围广,适用于多种严苛环境。
    - 抗腐蚀性: 接触点采用镀金和镍处理,增强了耐腐蚀性。
    - 易于安装: 通孔焊接设计简化了装配过程。
    - 可靠性高: 经过严格的工业标准测试,确保产品的可靠性和使用寿命。

    应用案例和使用建议


    - 工业自动化: 适用于传感器信号传输和控制电路。
    - 通讯设备: 用于设备间的信号连接和数据传输。
    - 计算机: 用于主板和扩展卡之间的连接。
    使用建议:
    - 在安装时确保焊接质量,避免虚焊导致的接触不良。
    - 定期检查连接器是否有磨损或腐蚀现象,及时更换以保证系统的正常运行。
    - 保持良好的环境控制,避免高湿度和极端温度的影响。

    兼容性和支持


    该插座与TE Connectivity公司的其他D-Sub连接器系列兼容,如AMPLIMITE HD-20系列的其他部件和电缆。TE Connectivity提供了全面的技术支持和售后服务,如有需要可联系技术支持电话+1 800 522 6752。

    常见问题与解决方案


    - 问题1: 插座接触不良。
    - 解决方案: 检查焊接点是否有虚焊现象,重新焊接并清洁接触点。

    - 问题2: 连接不稳定。
    - 解决方案: 确认连接器的插入是否到位,使用适当的工具施加适当的力,确保双重锁定机制正常工作。

    总结和推荐


    综上所述,AMPLIMITE HD-20 15位置板对板插座以其稳定可靠的设计和广泛的适用性,在多个行业中表现出色。它的高可靠性、耐腐蚀性和易于安装的特点使其成为工业自动化、通讯设备和计算机系统等领域的理想选择。强烈推荐在这些应用场合中使用该产品。

5745185-1参数

参数
端接 焊盘
额定电流 6A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Female Sockets,Receptacle
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 管装

5745185-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5745185-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5745185-1 5745185-1数据手册

5745185-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.499 ¥ 80.4565
25+ $ 8.6655 ¥ 72.0501
50+ $ 8.6219 ¥ 71.6875
88+ $ 8.3422 ¥ 69.3253
176+ $ 8.2607 ¥ 67.6465
264+ $ 6.7415 ¥ 55.2058
351+ $ 6.7415 ¥ 55.2058
库存: 265
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 402.28
