2-320564-3

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: TS-2-320564-3
供应商: 海外现货
标准整包数: 5000
TE CONNECTIVITY 端子 - 环形端子 2-320564-3

2-320564-3概述


    产品简介

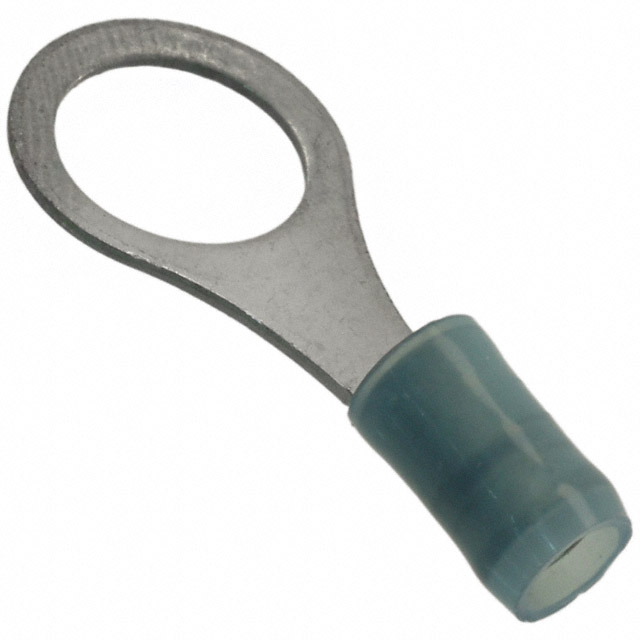

    2-320564-3 封闭环舌形接线端子 是一款专为电气连接设计的高品质电子元件。这款接线端子适用于铜导线(16至14 AWG),并且配备直径为9.53毫米的3/8英寸螺栓孔。其封闭式结构设计可以提供可靠的机械和电气连接,特别适合于工业和商业设备中的固定安装。

    技术参数


    - 型号:2-320564-3
    - 产品类型:封闭环舌形接线端子
    - 适用导线规格:16 – 14 AWG
    - 螺栓尺寸:3/8 英寸
    - 舌厚:0.79 毫米
    - 长度:32.5 毫米
    - 额定电压:300 V
    - 兼容绝缘层直径范围:2.67 – 3.81 毫米
    - 重量:1.363 克
    - 操作温度范围:105 °C [221 °F]

    产品特点和优势


    封闭环舌形接线端子 的主要特点如下:
    - 封闭式设计:提供更稳定的机械连接,有效防止振动引起的松动。
    - 直插式安装:便于快速连接和断开,提高工作效率。
    - 镀锡材料:采用镀锡铜材料,增强导电性和耐腐蚀性。
    - 部分绝缘:部分绝缘设计减少了对周围环境的影响,提高了安全性。
    这些特性使其在各种工业应用中具有出色的稳定性和可靠性,尤其是在高压和高温环境中。

    应用案例和使用建议


    应用案例
    封闭环舌形接线端子广泛应用于工业自动化设备、电气控制柜、电源系统等场景。例如,在工业自动化设备中,它通常用于连接传感器、执行器以及其他电气设备。
    使用建议
    - 在安装过程中,确保导线完全插入接线端子并紧固螺母,以确保良好的接触。
    - 在极端环境下,建议定期检查连接部位,以避免因振动或温度变化导致的松动。
    - 选择合适的绝缘层厚度和材质,确保与接线端子的良好兼容性。

    兼容性和支持


    2-320564-3 封闭环舌形接线端子 与多种接线工具兼容,如压线钳和手动压线工具。制造商提供了详细的产品合规文档和技术支持,客户可以通过拨打 +1 800 522 6752 获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线容易脱落 | 确保导线完全插入接线端子并紧固螺母。 |
    | 连接不牢固 | 检查螺母是否拧紧,并确认接线端子的接触面干净无尘。 |
    | 高温环境易损坏 | 确保接线端子的工作温度不超过105 °C。 |

    总结和推荐


    2-320564-3 封闭环舌形接线端子 在多个方面表现出色,特别是在稳定性、耐用性和兼容性方面。其独特的封闭式设计和部分绝缘层使它在复杂工业环境中具有显著的优势。推荐在需要高可靠性和长期稳定性的应用场合中使用该产品。
    对于需要高压、高温和高震动环境的应用,这款接线端子无疑是最佳选择之一。如果您正在寻找一种可靠的电气连接解决方案,2-320564-3 封闭环舌形接线端子 绝对值得考虑。

2-320564-3参数

参数
长*宽*高 30.93mm*13.49mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-320564-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320564-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-320564-3 2-320564-3数据手册
