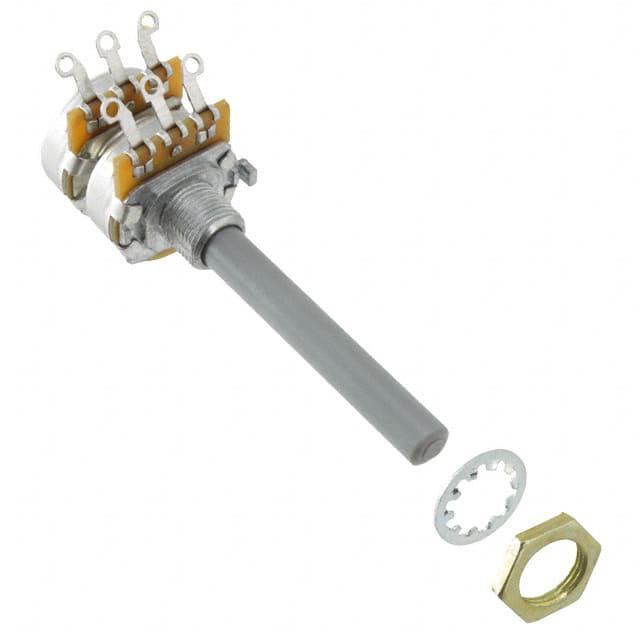

27ESA103MMF50N

厂牌: TE CONNECTIVITY
产品描述: 10KΩ ±20% 400mW 5% 线性 500V 面板安装 25.2mm*20.4mm*25.2mm
供应商型号: N-27ESA103MMF50N
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 电位器及其他可变电阻器 27ESA103MMF50N

27ESA103MMF50N概述


    产品简介


    Spindle Operated Potentiometers Type 23 系列
    Spindle Operated Potentiometers(滑杆操作电位器)是一种广泛应用于工业控制和消费电子领域的精密电子元件。本系列产品包括多种类型,旨在满足各种特定需求。它们通常用于调节电压或电流,广泛应用于音频设备、医疗仪器、工业控制系统和汽车电子等领域。

    技术参数


    - 电阻范围:
    - 线性:1KΩ 至 1MΩ
    - 非线性:4.7KΩ 至 470KΩ
    - 电阻值:
    - 每十倍增长:1K, 2.2K, 4.7K
    - 电阻容差:
    - ±20%(可通过选择提高至 ±10%)
    - 额定功耗(40°C 下):
    - 线性:0.4W
    - 非线性:0.2W
    - 极限元件电压:
    - 500V DC 或 AC RMS
    - 电气旋转角度:
    - 无开关:267°
    - 带开关:232°
    - 端子电阻:
    - 最大 5 欧姆
    - 噪声(ENR):
    - 线性:2%(最大)
    - 非线性:3%(最大)
    - 绝缘电阻:
    - 4G 欧姆(最小)
    - 耐压:
    - 1000V AC 峰值
    - 机械旋转角度:
    - 300°
    - 机械耐久性:
    - 至少 15000 次操作
    - 工作温度范围:
    - -25°C 至 +70°C
    - 温度系数:
    - ±5%(-55°C 至 125°C)

    产品特点和优势


    - 定制化设计: 提供多种选项以满足个性化需求,如突点动作、轨道中心抽头等。
    - 高强度: 在恶劣环境下仍能保持稳定性能。
    - 高可靠性: 长寿命设计确保长时间运行无故障。
    - 适用范围广: 可用于多个领域,如音频设备、医疗仪器、工业控制系统和汽车电子等。

    应用案例和使用建议


    - 应用案例:
    - 音频设备:调节音量或均衡器。
    - 工业控制系统:作为模拟信号调节元件。
    - 医疗设备:精确控制参数。
    - 使用建议:
    - 根据具体应用需求选择合适的电阻值和电气特性。
    - 定期检查绝缘电阻和电气旋转角度,确保长期稳定性。
    - 在极端温度下使用时,应特别注意温度系数对电阻的影响。

    兼容性和支持


    - 兼容性:
    - 可与其他标准电气设备配合使用,无需特殊接口。
    - 支持和服务:
    - TE Connectivity 提供详细的技术文档和专业咨询服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:如何正确选择合适的电阻值?
    - 答:根据应用要求和工作条件选择合适的电阻值。可以参考产品手册中的电阻值范围和技术参数。
    2. 问:如何确保电气旋转角度的一致性?
    - 答:定期检查和校准,确保电气旋转角度符合设计要求。必要时可进行微调以确保精度。
    3. 问:如何维护绝缘电阻?
    - 答:保持清洁干燥的环境,避免灰尘和湿气进入,定期进行绝缘测试。

    总结和推荐


    Spindle Operated Potentiometers Type 23 系列凭借其卓越的定制化能力和广泛的适用范围,在众多领域中表现出色。其优异的性能、坚固的设计和高可靠性使其成为市场上非常受欢迎的产品。对于需要高精度和可靠性的应用场景,我们强烈推荐使用此系列产品。

27ESA103MMF50N参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 400mW
温度系数 5%
额定电压 500V
锥度 线性
长*宽*高 25.2mm*20.4mm*25.2mm
安装方式 面板安装
零件状态 在售
包装方式 散装

27ESA103MMF50N厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

27ESA103MMF50N数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 27ESA103MMF50N 27ESA103MMF50N数据手册

27ESA103MMF50N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.611 ¥ 39.1935
65+ $ 3.8728 ¥ 32.9188
150+ $ 3.6414 ¥ 30.9519
300+ $ 3.468 ¥ 29.478
500+ $ 3.2946 ¥ 28.0041
5000+ $ 3.213 ¥ 27.3105
10000+ $ 3.0396 ¥ 25.8366
25000+ $ 2.805 ¥ 23.8425
库存: 80
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1175.8
