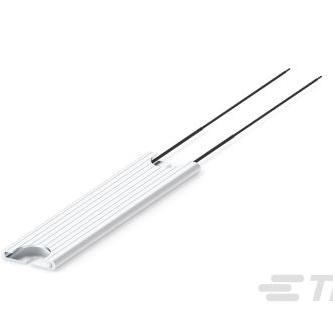

HCL165J2K2CX

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 2.2KΩ ±5% 100W -80ppm/℃~200ppm/℃ 通孔安装 165mm*150mm*7.25mm
供应商型号: 4007972
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 通孔电阻 HCL165J2K2CX

HCL165J2K2CX概述


    产品简介


    TE Connectivity 的铝壳电阻 HCL 系列 是一款专为紧凑空间设计且具备高散热能力的超薄型电阻。该系列电阻适用于功率吸收要求高且需要占用较小空间的应用场合。HCL 系列电阻主要用于伺服驱动器与控制器、变频器等应用,适用于电机制动、假负载及传统功率电阻应用。

    技术参数


    - 额定功率
    - 在自由空气中(20°C):HCL130 为 70W;HCL165 为 100W
    - 在 40°C 时:HCL130 为 50W;HCL165 为 65W
    - 电阻范围
    - HCL130: 3.3Ω 至 3.3kΩ
    - HCL165: 4.7Ω 至 5.6kΩ
    - 容差
    - ±5%,±10%(可根据要求/评估提供更紧的容差)
    - 最大工作电压(交流,f=50 Hz)
    - 额定值为 1000V,根据 UL 508 规格降至 600V
    - 最大工作电压(直流)
    - 额定值为 1414V,根据 UL 508 规格降至 848V
    - 冲击电压能力(V)(主动部分与外壳之间)
    - 4000V,符合 IEC 61800-5-1 标准
    - 绝缘电阻
    - ≥100 MΩ @ 500 VDC
    - 介电强度
    - 2200 VAC 持续 1 分钟
    - 温度系数
    - -80 ppm/°C 到 200 ppm/°C
    - 电缆
    - 标准绝缘 18 AWG,600V,200°C

    产品特点和优势


    TE Connectivity 的 HCL 系列电阻 具备以下几个独特功能和优势:
    - 超薄设计:厚度仅为 7.25 mm,特别适合空间受限的应用场合。
    - 高功率密度:相比体积具有较高的功率吸收能力。
    - 高过载能力:可以承受比其尺寸更大的过载。
    - UL 认证:确保了产品的安全性和可靠性。
    - 高可靠性:具备优良的耐温性和高绝缘电阻,能够在恶劣环境下稳定运行。

    应用案例和使用建议


    HCL 系列电阻广泛应用于伺服驱动器、控制器、变频器等领域,特别是在电机制动、假负载等应用中表现优异。为了确保最佳性能,在安装时应使用指定的散热片并涂抹热传导化合物,以保证良好的热接触。此外,对于不同工作环境,应参考其环境温度与额定功率的关系图,合理选择合适的型号以满足具体需求。

    兼容性和支持


    HCL 系列电阻具有广泛的兼容性,可与多种标准电源和控制系统无缝对接。厂商提供了详尽的技术文档和售后服务支持,以帮助用户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:如何正确安装 HCL 系列电阻?
    - 解决方案:应使用带有导热膏的指定散热片,并确保散热片与电阻良好接触,避免热阻过高影响性能。
    - 问题:如何选择合适的型号?
    - 解决方案:参考环境温度与额定功率的关系图表,选择能适应特定工作环境的型号。
    - 问题:如何处理电阻表面温度上升过快的问题?
    - 解决方案:检查散热装置是否正常工作,并确保足够的空气流通。

    总结和推荐


    总体而言,TE Connectivity 的 HCL 系列铝壳电阻具备优良的电气性能和高可靠性,特别适合于空间受限且需要高功率吸收能力的应用场合。凭借其独特的设计特点和广泛的应用场景,该系列产品在市场中具备很强的竞争力。因此,我们强烈推荐使用 HCL 系列电阻作为高性能、高可靠性的选择。

HCL165J2K2CX参数

参数
电阻值 2.2KΩ
精度 ±5%
额定功率 100W
温度系数 -80ppm/℃~200ppm/℃
长*宽*高 165mm*150mm*7.25mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HCL165J2K2CX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCL165J2K2CX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY HCL165J2K2CX HCL165J2K2CX数据手册

HCL165J2K2CX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 309.1528
3+ ¥ 288.5426
5+ ¥ 288.5426
10+ ¥ 283.3901
20+ ¥ 278.2375
50+ ¥ 278.2375
库存: 48
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 309.15
直接购买
加入购物车
