1658017-3

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Plug 800μm 2 120pin 19mm 18.24mm 250nm 金 SMD,P=0.8mm 贴片安装 60.02mm(长度)*7.14mm(高度)
供应商型号: N-1658017-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1658017-3

1658017-3概述


    产品简介

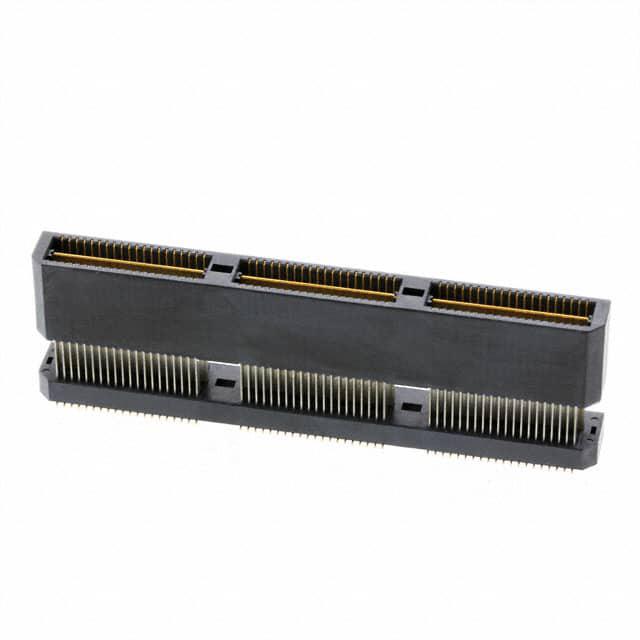

    1658017-3 PCB Mount Header
    1658017-3 是一款用于板对板连接的垂直式表面贴装插针头。这种插针头主要用于电源和信号传输,适用于各种工业应用。它采用镀金材料,能够在-65°C到125°C的温度范围内稳定工作。这款插针头具有120个位置,中心线间距为0.8毫米,可满足高密度连接需求。

    技术参数


    - 中心线间距 (Pitch):0.8毫米 (0.031英寸)
    - 位数 (Number of Positions):120
    - 接触负载条件 (Contact Load Condition):完全加载
    - 额定电压 (Operating Voltage):125 VAC
    - 绝缘电阻 (Insulation Resistance):2兆欧
    - 介电强度 (Dielectric Withstanding Voltage):675 VAC
    - 阻抗 (Impedance):100 欧姆
    - 接触电流 (Contact Current Rating):最大1.25安培(信号);最大9.5安培(电源)
    - 安装方式 (PCB Mount Orientation):垂直
    - 材料 (Housing Material):液晶聚合物 (LCP)
    - 高度 (Connector Height):18.36毫米 (0.722英寸)
    - 堆叠高度 (Stack Height):19毫米 (0.748英寸)

    产品特点和优势


    1658017-3 的独特功能和优势在于其高可靠性、高密度连接能力和宽泛的工作温度范围。其接触点使用镀金材料,确保长时间可靠运行,同时具备良好的耐腐蚀性能。此外,其阻抗匹配特性使其适合高速信号传输应用,而其高绝缘电阻则保证了在恶劣环境下的稳定性。其黑色外壳和表面贴装设计使其易于集成到现有电路板设计中。

    应用案例和使用建议


    1658017-3 主要应用于工业自动化设备、通信系统和医疗设备等高可靠性要求的应用场景。例如,在工业自动化领域,该插针头可用于电机控制系统的连接,以实现可靠的电源和信号传输。在通信系统中,它可用于路由器或交换机内部的板对板连接。为了优化其性能,建议在高温环境下进行严格测试,并确保接触区域的清洁度。

    兼容性和支持


    1658017-3 可与其他多种型号的TE连接器配套使用,如MSB0.80RC-ASY120FL等。这些兼容部件的详细信息可以在相关文档中找到。此外,TE公司提供全面的技术支持和售后服务,用户可以通过拨打电话 +1 800 522 6752 获得帮助。厂商还提供了详细的合规性声明,确保产品符合欧盟RoHS、ELV和REACH等标准。

    常见问题与解决方案


    1. 问题:如何正确焊接?
    - 解答:建议使用回流焊工艺,温度不超过260°C,以避免损坏插针头。

    2. 问题:接触电阻过高怎么办?
    - 解答:检查接触区域是否有氧化或污染物,必要时进行清洁处理。
    3. 问题:连接松动怎么办?
    - 解答:检查安装过程中是否存在不当操作,重新进行安装以确保正确的固定。

    总结和推荐


    1658017-3 PCB Mount Header是一款高性能、高可靠性的板对板连接器,适用于广泛的工业应用。其高密度连接能力、出色的电气特性和广泛的工作温度范围使其在市场上具有很强的竞争优势。经过对其技术和性能的全面分析,强烈推荐使用此产品。其兼容性和广泛的适用性使得它成为许多高可靠性应用场景的理想选择。

1658017-3参数

参数
排数 2
触头镀层
板上高度 18.24mm
针脚数 120pin
接合堆叠高度 19mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 800μm
长*宽*高 60.02mm(长度)*7.14mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
