W93-X112-25

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 3 无 25A 磁性(液力延迟) 控制杆 面板安装 72.14mm*57.15mm*63.5mm
供应商型号: TS-W93-X112-25
供应商: 海外现货
标准整包数: 8

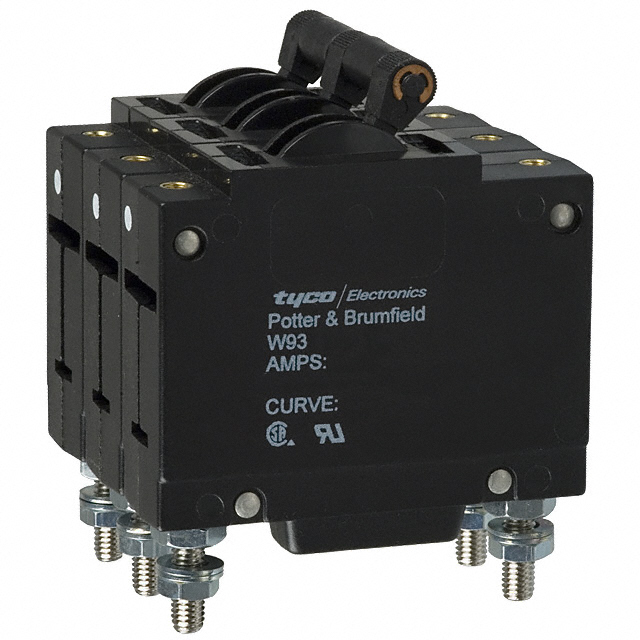

TE CONNECTIVITY 断路器 W93-X112-25

W93-X112-25概述


    产品简介


    W93-X112-25 系列磁力断路器 是由 Potter & Brumfield 生产的一款高性能断路器。它主要用于工业和商业领域中的电气保护,能够在过载和短路时自动切断电路,以保护电气设备和系统免受损害。该断路器采用磁力脱扣方式,具有强大的电流中断能力。产品颜色为黑色,配备三极配置,额定电压为277 VAC,最大电流为25A。主要应用于电气控制系统、配电盘、工厂自动化设备以及其他需要高可靠性的电气保护场合。

    技术参数


    - 额定电压:277 VAC
    - 额定电流:25A
    - 电流中断能力:5000A @ 277VAC
    - 跳闸时间(在200%条件下):2.2 – 20秒
    - 接线配置:10-32螺纹端子
    - 安装方式:6-32螺纹安装
    - 产品高度:63.5 mm(2.5英寸)
    - 重量:不详

    产品特点和优势


    1. 高性能磁力脱扣机构:W93-X112-25采用高性能磁力脱扣机构,能够在瞬间检测到异常情况并迅速切断电路,提供可靠的过载和短路保护。
    2. 大电流中断能力:具有高达5000A的电流中断能力,适用于多种高压和高电流的应用环境。
    3. 三极配置:三极设计使得该断路器能够同时控制三相电路,适用于需要全面电气保护的系统。
    4. 长寿命:由于其耐用的设计和高效的热稳定性能,W93-X112-25具有较长的使用寿命。
    5. 易于安装和维护:该断路器采用标准化的10-32螺纹端子,方便安装和维护。此外,其6-32螺纹安装方式也使得安装更为简便。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:W93-X112-25可以用于各种工业控制系统中,确保系统的稳定运行。
    - 配电盘:在配电盘中,它可以作为重要的电气保护装置,防止因过载或短路造成的损坏。
    - 工厂自动化设备:在需要高可靠性保护的工厂自动化设备中,W93-X112-25能有效提高系统的安全性和稳定性。
    使用建议:
    - 在安装过程中,应确保接线正确且牢固,避免松动导致的安全隐患。
    - 定期检查断路器的工作状态,及时清理灰尘和杂物,保持良好的工作环境。
    - 遵循制造商的使用指南,定期进行维护和测试,确保其在关键时刻能够正常工作。

    兼容性和支持


    - 兼容部件:以下是与W93-X112-25兼容的部分部件,您可以根据需要选择:
    - TE Part #YDTS26T21-35SAV001
    - TE Part #555969-000
    - TE Part #1532175-3
    - TE Part #58524-2
    - TE Part #216367-001
    - TE Part #204521-3
    - TE Part #2-327956-1
    - TE Part #1589700-1
    - TE Part #1825222-2
    - TE Part #204507-1
    - TE Part #2-36161-3
    - TE Part #1393255-8
    - TE Part #8-32589-2
    - 技术支持:如果您在使用过程中遇到任何问题,可以通过拨打 +1 800 522 6752 获得技术支持。

    常见问题与解决方案


    - 问题:断路器无法正确切断电路。
    - 解决方案:检查电路中的负载是否超过了断路器的额定电流。如果负载过大,请减小负载或更换更高额定值的断路器。

    - 问题:断路器频繁跳闸。
    - 解决方案:检查是否有过载或短路情况发生。排查电路中的故障点,并修复相关问题。
    - 问题:断路器外观损坏。
    - 解决方案:请立即停止使用该断路器,并联系供应商或制造商更换新的断路器。

    总结和推荐


    总体来说,W93-X112-25是一款非常可靠且高性能的断路器,适用于工业和商业领域的电气保护需求。它具备高性能的磁力脱扣机构和大电流中断能力,可以有效地保护电气设备和系统。尽管其价格相对较高,但在需要高可靠性保护的应用场景中,它无疑是最佳的选择。因此,我强烈推荐这款产品用于您的电气保护需求。如果您有任何疑问或需要更多技术支持,请随时联系制造商。

W93-X112-25参数

参数
极数 3
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 25A
长*宽*高 72.14mm*57.15mm*63.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W93-X112-25厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W93-X112-25数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W93-X112-25 W93-X112-25数据手册

W93-X112-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
