8-326875-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 571-8-326875-1
供应商: Mouser
标准整包数: 1

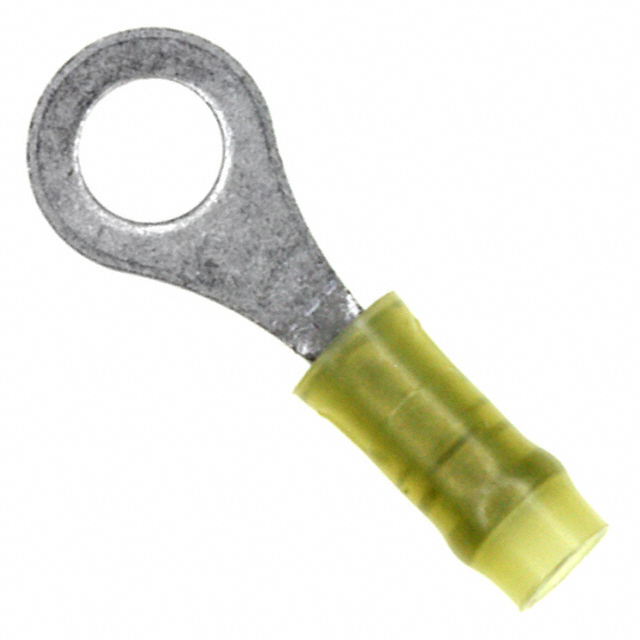

TE CONNECTIVITY 端子 - 环形端子 8-326875-1

8-326875-1概述


    产品简介


    这款封闭环舌形端子(Closed Ring Tongue Terminal)是TE Connectivity公司的高性能产品之一。它适用于导线截面积为26至22 AWG的电线,并且具有M3.5/ #6规格的接柱。封闭环舌形端子的设计使其适用于多种应用场合,特别是在电力传输和控制系统中。这类端子广泛用于汽车、工业自动化、航空航天和其他需要可靠连接的应用领域。

    技术参数


    - 产品型号: 8-326875-1
    - 导线规格: 26 - 22 AWG
    - 接柱规格: M3.5 / #6
    - 接柱直径: 3.68 mm (0.145 in)
    - 舌厚度: 0.5 mm (0.02 in)
    - 产品长度: 18.8 mm (0.74 in)
    - 绝缘层支持直径范围: 1.27 - 2.08 mm (0.05 - 0.082 in)
    - 最大绝缘层支持直径: 2.08 mm (0.082 in)
    - 电压额定值: 300 V
    - 重量: 0.317 g
    - 兼容的绝缘材料直径范围: 1.27 - 2.08 mm (0.05 - 0.082 in)
    - 操作温度范围: 105 °C (221 °F)

    产品特点和优势


    这款封闭环舌形端子具备以下独特的功能和优势:
    - 密封性: 不支持密封。
    - 终端特征: 具有检查槽。
    - 配置特征: 单孔设计。
    - 终端方向: 直向终端。
    - 终端电镀材料: 铜质,表面镀锡。
    - 军用级别标准: 符合军用二级标准。
    - 兼容性: 可以匹配铜制基材并带有锡镀层。
    - 环保合规性: 符合欧盟RoHS、ELV和中国RoHS 2标准,不含限制物质。

    应用案例和使用建议


    该端子可以广泛应用于各种电气系统,例如汽车电子系统、工业自动化控制系统和航空航天领域的控制电路。以下是一些典型的应用场景和建议:
    - 汽车电子系统: 用于电池、传感器和控制单元之间的连接,确保稳定可靠的电气连接。
    - 工业自动化控制系统: 在复杂的工厂自动化系统中,用于信号传输和电力分配。
    - 航空航天领域: 在空间有限且对电气连接可靠性要求极高的环境中使用。
    建议使用时注意以下几点:
    - 确保绝缘层支持直径在规定的范围内。
    - 保持操作温度不超过105°C。
    - 使用正确的压接工具进行安装,确保压接效果。

    兼容性和支持


    这款端子与多种其他TE Connectivity的产品兼容,例如压缩连接器、刀型断开连接器、压接端子和手式压接工具。TE公司提供全面的技术支持和售后服务,包括在线文档下载、技术支持热线以及专业的咨询服务。

    常见问题与解决方案


    - Q: 如何选择合适的压接工具?
    - A: 请参考制造商提供的工具选择指南,并根据导线规格和端子尺寸选用合适的压接工具。

    - Q: 是否可以手动安装?
    - A: 可以,但建议使用专用工具确保压接质量。
    - Q: 这款端子是否适用于高温环境?
    - A: 是的,最大操作温度可达105°C。

    总结和推荐


    综上所述,这款封闭环舌形端子凭借其高可靠性和广泛的适用性,非常适合各种电气和控制系统中的关键连接点。它不仅符合严格的军用标准,还满足环保合规性要求。对于追求高质量和安全性的应用场合,我们强烈推荐使用此款端子。
    如果您有任何疑问或需要进一步的帮助,请拨打TE公司的技术支持热线:+1 800 522 6752。

8-326875-1参数

参数
长*宽*高 6.35mm(宽度)*460μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8-326875-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-326875-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 8-326875-1 8-326875-1数据手册

8-326875-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 0.8993 ¥ 7.5991
50+ $ 0.8085 ¥ 6.8318
100+ $ 0.7601 ¥ 6.4228
200+ $ 0.6761 ¥ 5.7129
500+ $ 0.6469 ¥ 5.4665
1000+ $ 0.608 ¥ 5.1379
2500+ $ 0.545 ¥ 4.6048
库存: 693
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
