YR1B140RCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 140Ω ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 3133544
供应商: 海外现货
标准整包数: 1

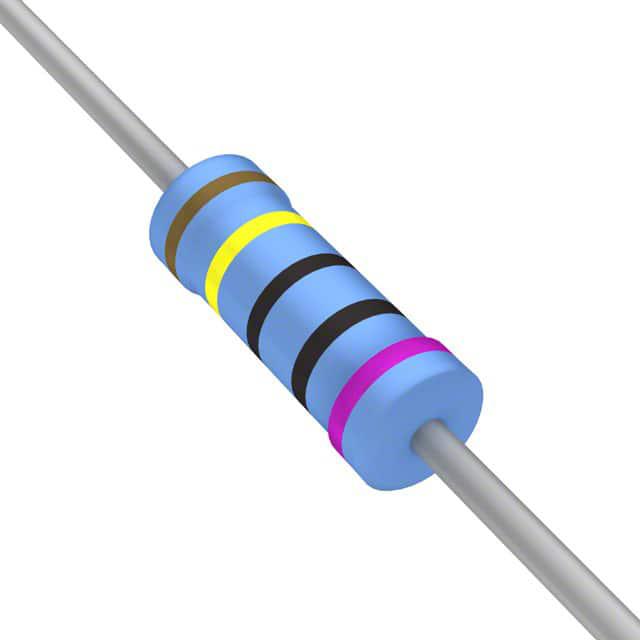

TE CONNECTIVITY 通孔电阻 YR1B140RCC

YR1B140RCC概述

    精密金属膜固定电阻器——Type R系列

    产品简介


    精密金属膜固定电阻器是一种高精度的电子元器件,主要用于需要长期稳定性的应用场合。Type R系列由TE Connectivity生产,广泛应用于通信设备、医疗仪器、工业控制及消费电子产品等领域。这些电阻器以其出色的负载稳定性和环境耐受性著称,特别适用于要求精确度高和可靠性强的应用环境。

    技术参数


    - 额定功率: 0.125 W, 0.25 W, 0.5 W(在70°C条件下)
    - 阻值范围: 51R1Ω 至 1M0Ω
    - 容差: 0.1%, 0.25%, 0.5%
    - 温度系数: ±15 ppm/°C, ±25 ppm/°C, ±50 ppm/°C
    - 极限元件电压: 200 V(YR8, ER8, CR8)、250 V(YR1, ER1, CR1)、350 V(YR2, ER2, CR2)
    - 最大过载电压: 400 V(YR8, ER8, CR8)、500 V(YR1, ER1, CR1)、700 V(YR2, ER2, CR2)
    - 工作温度范围: -65°C 至 +155°C
    - 绝缘电阻: 最小值为10,000 MΩ(干燥条件下)

    产品特点和优势


    - 高精度: Type R系列电阻器的容差可低至0.1%,保证了在关键应用中的高度准确性。
    - 稳定性: 具有非常低的噪声电流和电压系数,在长期使用中表现出极高的稳定性。
    - 多功能性: 在不同环境下表现出色,特别适合需要高度可靠性和稳定性的应用场景。
    - 便捷安装: 支持自动插件设备处理,适用于切割和弯曲机。

    应用案例和使用建议


    Type R系列电阻器可用于各种复杂的电路设计中,如通信设备的滤波电路、医疗设备中的测量模块等。例如,在一个复杂的医疗设备中,这些电阻器可以确保信号的精确传输。为了确保最佳效果,建议在选择和安装时注意以下几点:
    - 匹配阻值: 根据具体应用需求,选择合适的阻值和容差等级。
    - 环境因素: 考虑工作环境的温度和湿度变化,选择具有合适温度系数的型号。
    - 散热设计: 在高温环境下使用时,注意散热设计,避免过热导致性能下降。

    兼容性和支持


    Type R系列电阻器通常以“弹药盒”形式供应,每盒包含1000个,符合IEC 286-1标准。这些电阻器非常适合自动插件设备的加工和处理,且符合IEC 62标准的五带色码标记,便于识别。此外,制造商提供了全面的技术支持和测试验证服务,确保产品质量和客户满意度。

    常见问题与解决方案


    - 问题1: 阻值超出容差范围。
    - 解决方案: 检查制造批次和测试结果,如有必要,更换不合格的电阻器。
    - 问题2: 过载后电阻值漂移。
    - 解决方案: 确保正确安装并遵守最大过载电压的规定,使用适当的散热设计。
    - 问题3: 噪声水平过高。
    - 解决方案: 检查安装环境,确保接地良好,减少外部干扰源。

    总结和推荐


    Type R系列精密金属膜固定电阻器是高精度、高稳定性的理想选择,尤其适用于对电阻器性能有严格要求的应用环境。其出色的温度稳定性和广泛的适用性使其成为市场上的一大亮点。如果您正在寻找一款可靠、高性能的电阻器,Type R系列无疑是您的首选。

YR1B140RCC参数

参数
电阻值 140Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B140RCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B140RCC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B140RCC YR1B140RCC数据手册

YR1B140RCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1413
50+ ¥ 1.8809
100+ ¥ 1.8086
250+ ¥ 1.7362
500+ ¥ 1.6205
1000+ ¥ 1.5915
5000+ ¥ 1.5626
10000+ ¥ 1.5626
库存: 166
起订量: 24 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.14
直接购买
加入购物车
