ROX8J33R

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 33Ω ±5% 8W ±350ppm/℃ 插件 通孔安装 41mm(长度)
供应商型号: 3230067
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 通孔电阻 ROX8J33R

ROX8J33R概述

    罗氏金属氧化膜通用电阻器(ROX8J33R)技术手册

    1. 产品简介

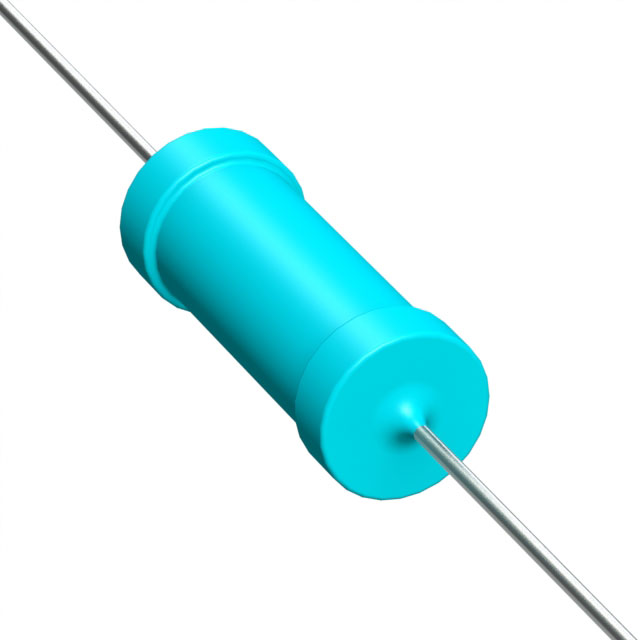

    ROX8J33R是一款具有8瓦功率的通用型金属氧化膜电阻器,阻值为33欧姆,精度为±5%,温度系数为±350 ppm/°C,采用轴向引线设计,铜端接,尺寸为41mm x 8.5mm,包装方式为盒装。该产品属于被动组件系列,特别适用于通过孔安装(Through-Hole)。

    2. 技术参数


    - 阻值:33 Ω
    - 电阻类:高达1 kΩ
    - 功率等级:8 W
    - 元件类型:金属氧化膜
    - 工作电压:750 V
    - 引脚类型:轴向引脚
    - 端接材料:铜
    - 工作温度范围:-55°C 至 155°C
    - 温度系数:±350 ppm/°C
    - 封装方式:盒装
    - 认证合规:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令2016 No 32
    - 不含SVHC物质
    - 低卤素含量(Br, Cl, F, I < 900 ppm)
    - 无BFR/CFR/PVC
    - 焊接工艺能力:波峰焊接至265°C

    3. 产品特点和优势


    - 高可靠性:8 W的大功率等级使得该电阻能够在各种严苛的应用环境中稳定运行。
    - 精确度高:±5%的精度保证了电阻的测量准确性。
    - 温度稳定性好:±350 ppm/°C的温度系数确保了其在宽温范围内的稳定性能。
    - 适应性强:广泛的工作温度范围(-55°C 至 155°C)使其适用于多种复杂环境。
    - 环保设计:符合RoHS、ELV及REACH标准,满足环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理:可用于开关电源中的滤波和稳压环节。
    - 工业控制:适用于各种工业控制设备中的电流检测和分压。
    - 通信设备:可用于电信设备中的信号衰减和匹配电路。
    使用建议:
    - 在使用过程中应注意避免长时间超过额定功率的工作状态,以免影响使用寿命。
    - 安装时需考虑散热措施,尤其是在高温环境下,以确保最佳性能。
    - 调整电路设计时应充分考虑到电阻的容差和温度系数,以确保系统的可靠性和稳定性。

    5. 兼容性和支持


    兼容性:
    - 与同类金属氧化膜电阻器和通过孔组件具有良好的兼容性。
    - 可以与其他TE Connectivity旗下的同系列产品配合使用。
    支持和维护:
    - 客户可以联系厂商技术支持团队获取详细的使用指南和技术支持(电话:+1 800 522 6752)。

    6. 常见问题与解决方案


    - Q: 如何判断电阻是否损坏?
    - A: 可通过万用表测量其阻值是否仍在容差范围内来判断。
    - Q: 电阻在高温环境下工作如何处理?
    - A: 需要增加适当的散热措施,例如加装散热片或改善散热通道。
    - Q: 电阻的工作电压有何限制?
    - A: 工作电压不应超过750 V,过高的电压会导致电阻过热甚至损坏。

    7. 总结和推荐


    总结:
    ROX8J33R是一款高性能的通用型金属氧化膜电阻器,具备高可靠性、精确度和温度稳定性,非常适合应用于严苛的工业环境和复杂的电路系统中。其广泛的温度范围和环保设计使其成为市场的有力竞争者。
    推荐:
    鉴于其卓越的性能和广泛应用的前景,我们强烈推荐ROX8J33R作为各类电子设备和控制系统中的优选电阻器。无论是对于新项目的设计还是对现有产品的升级,它都是一个值得信赖的选择。

ROX8J33R参数

参数
电阻值 33Ω
精度 ±5%
额定功率 8W
温度系数 ±350ppm/℃
长*宽*高 41mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

ROX8J33R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX8J33R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX8J33R ROX8J33R数据手册

ROX8J33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.8232
50+ ¥ 6.5503
100+ ¥ 6.1136
250+ ¥ 6.1136
库存: 1340
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.82
