2391430-2

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 571-2391430-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY  2391430-2

2391430-2概述


    产品简介

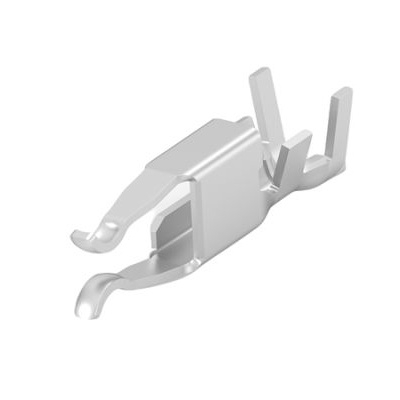

    本文将详细介绍一款由TE Connectivity生产的电子元器件——接触器,RAST 2.5标准计时插座(RECEPTACLE)。该接触器主要用于电气连接领域,如汽车电子系统、家用电器控制板和工业自动化设备。它具有紧凑的设计,能够实现稳定可靠的电气连接,是众多高可靠性应用的理想选择。

    技术参数


    以下是根据技术手册中提取的关键技术参数和技术规格:
    | 参数 | 规格 |

    | 产品型号 | 2391430 |
    | 适用线径范围 | 20 AWG - 24-22 AWG |
    | 最大接触高度 | 1.30 mm |
    | 最小接触高度 | 0.9 mm |
    | 接触宽度 | 1.44 mm |
    | 最大宽度 | 3.53 mm |
    | 尺寸 A | 1.05 mm (最大) |
    | 尺寸 B | 1.95 mm |
    | 尺寸 C | 3.35 mm |
    | 尺寸 D | 1.44 mm |
    | 材料 | 铜合金 |
    | 表面处理 | 预镀锡 |

    产品特点和优势


    该接触器的主要特点包括:
    - 高可靠性:采用铜合金材料并经过预镀锡处理,确保长期使用中的稳定性能。
    - 宽线径范围适应性:支持20 AWG到24-22 AWG的线径范围,适用于多种电气连接需求。
    - 紧凑设计:体积小巧,便于安装在狭小空间内。
    - 抗磨损涂层:接触部位涂覆防擦润滑剂,延长使用寿命。
    - RoHS合规性:符合RoHS环保要求,适用于全球市场。

    应用案例和使用建议


    该接触器广泛应用于汽车电子系统、家用电器控制板和工业自动化设备等领域。在具体应用中,我们建议:
    - 严格控制线径范围:确保所使用的线径符合20 AWG到24-22 AWG的范围,以保证良好的电气连接。
    - 定期检查维护:虽然接触部位涂有防擦润滑剂,但仍需定期检查以确保无磨损。
    - 正确安装:严格按照制造商提供的安装指南进行安装,避免不当操作导致的性能下降。

    兼容性和支持


    该接触器与标准RAST 2.5连接器系统兼容,可与多种标准化组件配合使用。TE Connectivity提供全面的技术支持和售后服务,包括但不限于技术咨询、安装指导和维修服务。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方法:
    - 问题:电气连接不稳定
    - 解决方法:检查所使用的线径是否符合20 AWG到24-22 AWG的要求,并确认接触部位是否正确安装且未受损。
    - 问题:接触部位磨损
    - 解决方法:清洁接触部位,并考虑更换新的接触器。
    - 问题:无法正常插拔
    - 解决方法:确认尺寸是否符合规格,重新安装并确保接触部分干净无阻塞物。

    总结和推荐


    总的来说,这款接触器具有出色的电气性能、可靠的稳定性以及广泛的应用范围。它不仅满足了市场需求,还提供了卓越的性能和耐用性。我们强烈推荐此款产品用于需要稳定可靠电气连接的各种应用场合。

2391430-2参数

参数
包装方式 卷带包装

2391430-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2391430-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2391430-2 2391430-2数据手册

2391430-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
