1735042-5

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 焊盘 1mm 5pin 米黄色 5.59mm FFC,FPC 1A 锡 底部 SMD,P=1mm 贴片安装
供应商型号: N-1735042-5
供应商: 云汉优选
标准整包数: 800

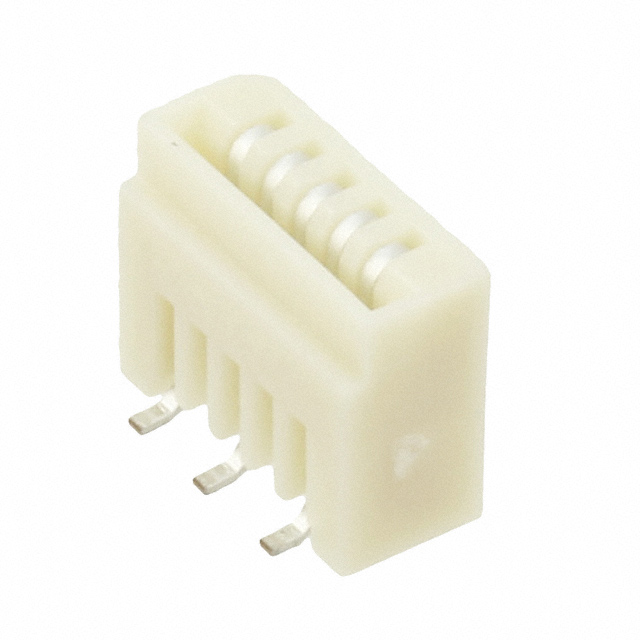

TE CONNECTIVITY FFC/FPC连接器 1735042-5

1735042-5概述

    # 电子元器件技术手册:1735042-5 FPC连接器

    产品简介


    基本介绍
    本文将介绍一款名为1735042-5的FPC(柔性印刷电路)连接器。它是一款垂直安装、表面贴装、镀锡的FPC连接器,具有5个位置,适用于多种电子设备中的柔性电缆连接。该连接器适用于线对板连接器的应用场景,如信号传输等。
    主要功能
    - 高可靠性:采用镀锡材料以确保良好的接触和长期稳定性。
    - 易于安装:支持表面贴装工艺,方便在PCB上安装。
    - 广泛的应用范围:可用于多种电子设备中,特别是在需要连接柔性电缆的地方。
    应用领域
    - 消费电子:如智能手机、平板电脑等设备中的内部布线。
    - 通信设备:如路由器、交换机等设备中的信号传输。
    - 工业控制:用于机器设备中的信号采集和控制。

    技术参数


    - 基本参数
    - 中心线(间距):1 mm [0.039 in]
    - 镀层材料:锡
    - 连接器类型:垂直安装、表面贴装、非ZIF(零插入力)接口
    - 位数:5位
    - 焊接方法:表面贴装
    - 接触面积厚度:1 µm [39.37 µin]
    - 电气特性
    - 工作电压:125 VAC
    - 接触电流额定值:1 A
    - 机械特性
    - 连接器长度:6 mm [0.276 in]
    - 连接器高度:5.6 mm [0.22 in]
    - 连接器宽度:4 mm [0.157 in]
    - 接受柔性电缆厚度:0.3 mm [0.012 in]
    - 环境条件
    - 操作温度范围:-20 °C – 85 °C [-4 °F – 185 °F]

    产品特点和优势


    - 独特的接触设计:采用单梁结构和均匀分布的接触点,提高了可靠性。
    - 高性能镀层:锡镀层提供了良好的导电性和抗腐蚀性,确保长期稳定的电气连接。
    - 兼容性强:支持多种柔性电缆,适合不同应用场景。
    - 操作简便:垂直安装方式使其便于集成到现有电路板中,且通过表面贴装工艺实现高效装配。

    应用案例和使用建议


    应用案例
    这款FPC连接器常用于智能手机和平板电脑内部布线,如屏幕与主板之间的信号传输。在通信设备中,也常用作信号传输的中间连接点。
    使用建议
    - 环境温度:在高温环境下使用时,应注意散热,避免过热影响性能。
    - 安装过程:确保焊接温度不超过245°C,以免损坏连接器。
    - 电缆选择:选择合适的柔性电缆厚度,以确保可靠连接。

    兼容性和支持


    - 兼容性:可以与多种柔性电缆配合使用,适用于各种电子设备。
    - 支持和服务:技术支持热线:+1 800 522 6752。制造商还提供详尽的技术文档和支持服务,确保用户在使用过程中得到充分支持。

    常见问题与解决方案


    问题1:连接器温度过高
    解决方案:检查是否超出了工作温度范围。如果环境温度过高,考虑增加散热措施。
    问题2:接触不良
    解决方案:确认焊接温度是否在规定的范围内,检查是否有氧化或其他污染。
    问题3:信号传输不稳定
    解决方案:检查电缆连接是否牢固,以及是否选择了正确的电缆厚度。如果问题依然存在,联系技术支持获取帮助。

    总结和推荐


    综合评估
    1735042-5 FPC连接器是一款功能强大、性能稳定的电子元器件,广泛应用于消费电子、通信设备及工业控制等领域。其高可靠性、易于安装的特点使其在市场上具有较高的竞争力。
    是否推荐
    强烈推荐该产品。它不仅具备出色的性能和可靠性,还拥有丰富的兼容性和良好的技术支持,是电子设备制造商的理想选择。

1735042-5参数

参数
间距 1mm
针脚数 5pin
触头镀层
扁平柔性类型 FFC,FPC
板上高度 5.59mm
额定电流 1A
端接 焊盘
连接器/触头类型 底部
外壳颜色 米黄色
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1735042-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1735042-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 1735042-5 1735042-5数据手册

1735042-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
