5-103817-2

厂牌: TE CONNECTIVITY
产品描述: 12pin 2.54mm 3 2.54mm Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: JY-5-103817-2
供应商: 云汉优选
标准整包数: 1

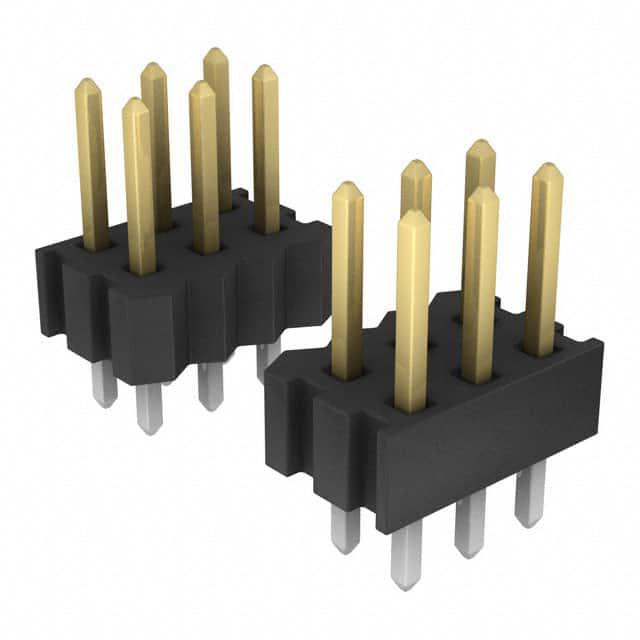

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-103817-2

5-103817-2概述

    #

    产品简介


    产品概述
    5-103817-2 是一种垂直安装的印刷电路板 (PCB) 插头,适用于板对板连接。它包含12个位置,中心线间距为2.54毫米(0.1英寸),具有无屏蔽设计,金镀层,通孔焊接。该插头是TE Connectivity公司的AMPMODU系列的一部分,广泛应用于信号传输领域。
    主要功能
    - PCB连接器类型:插头
    - 连接系统:板对板
    - 配置:无屏蔽
    - 插针类型:信号插针
    - 接触材料:磷青铜基材,金镀层
    - 焊接方式:通孔焊接
    应用领域
    该产品广泛应用于各种需要高可靠性和稳定信号传输的应用场景,如工业自动化、电信设备、汽车电子、医疗设备等领域。
    #

    技术参数


    - 接触特性
    - 接触载荷条件:满载
    - 接触形状:方形
    - 接触尺寸:0.64毫米(0.025英寸)
    - 接触材料:镍基底,金镀层厚度0.76微米(30微英寸)
    - 电气特性
    - 绝缘电阻:5000兆欧姆
    - 耐压:750 Vrms(最大值)
    - 操作电压:30 VAC
    - 机械特性
    - 安装方向:垂直
    - 安装焊点长度:3.05毫米(0.12英寸)
    - 连接器主体颜色:黑色
    - 中心线(间距):2.54毫米(0.1英寸)
    - 工作温度范围:-55至125°C(-67至257°F)
    #

    产品特点和优势


    独特功能
    - 无屏蔽设计:减少电磁干扰,提高信号传输质量。
    - 金镀层:增强接触可靠性,延长使用寿命。
    - 高绝缘电阻和耐压性能:确保在恶劣环境下仍能保持稳定性能。
    市场竞争力
    该产品的高可靠性和稳定性使其在竞争激烈的市场中脱颖而出。广泛的应用范围和良好的客户反馈也进一步证明了其在各行业中的卓越表现。
    #

    应用案例和使用建议


    应用案例
    在工业自动化控制系统中,该插头被用于连接多块PCB板,实现复杂的信号传输。其无屏蔽设计有效减少了信号干扰,提高了系统的整体稳定性。
    使用建议
    - 散热管理:在高温环境中使用时,注意适当的散热措施以维持工作温度在允许范围内。
    - 接触清洁:定期检查和清洁接触部位,确保良好的电接触性能。
    #

    兼容性和支持


    兼容性
    - 认证标准:符合UL和CSA标准,包括UL E28476和CSA LR16455认证。
    - 阻燃等级:达到UL 94V-0级别。
    支持
    如需技术支持或维修服务,可拨打+1 800 522 6752,全天候服务,确保客户获得及时有效的帮助。
    #

    常见问题与解决方案


    1. Q: 接触电阻过高怎么办?
    - A: 清洁接触面,确保无污物或氧化层;检查是否有足够的焊接量。
    2. Q: 如何判断是否已达到满载状态?
    - A: 参考产品技术手册中的规格说明,确认所使用的插针数量是否超过规定的满载值。
    3. Q: 热循环测试后接触性能下降怎么办?
    - A: 确保热循环过程中保持正确的焊接温度和时间;如果问题持续,建议联系供应商获取进一步的帮助。
    #

    总结和推荐


    综合评估
    5-103817-2 插头凭借其出色的电气性能、可靠的机械设计和广泛的兼容性,在市场上表现出色。尤其适合在严苛环境下需要高性能信号传输的应用场景。
    结论
    鉴于其优良的设计和可靠的性能,强烈推荐此款插头作为工业控制、通信和其他需要高可靠性的应用中的首选连接解决方案。

5-103817-2参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 3
排距 2.54mm
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 760nm
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

5-103817-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103817-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-103817-2 5-103817-2数据手册

5-103817-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
