170365-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY

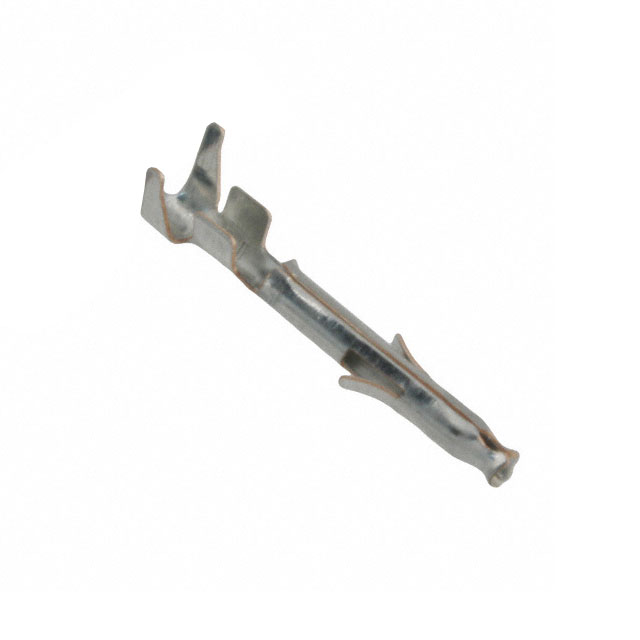

产品描述: TE Connectivity 镀锡压接端子 母端子, Mini-Universal MATE-N-LOK系列, 最大0.35mm², 最小0.1mm²
供应商型号: 26M-170365-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 170365-1

170365-1概述

    电子元器件产品技术手册

    产品简介


    本产品为170365-1 型号的Mini-Universal MATE-N-LOK插座接触件,是一款适用于电源电路连接的专业电子元件。该接触件采用镀锡工艺,具有卓越的导电性能和机械稳定性。其主要设计用途在于提供高电压(600VAC和600VDC)的可靠电力传输,适合各种工业及商业应用,包括但不限于汽车电子、通信设备、自动化控制等领域。

    技术参数


    以下是产品的核心技术规格:
    - 工作电压:600 VDC(交流和直流)
    - 电线尺寸范围:26至22 AWG(对应于0.12至0.35 mm²的截面积)
    - 插针直径:1 mm [0.039 in]
    - 接触电阻:极低值,确保高效电流传输
    - 最高电流承载能力:7 A
    - 工作温度范围:-20°C至105°C(-4°F至221°F)
    - 绝缘支撑范围:1.19至1.75 mm [0.047至0.069 in]
    - 插接方向:直角
    - 接线方式:压接
    - 接触材质:黄铜基材,表面镀锡处理
    - 合规标准:符合CSA、UL标准;低卤素(溴、氯、氟、碘<900 ppm),不含BFR/CFR/PVC

    产品特点和优势


    1. 高可靠性:通过严格的设计验证,确保在恶劣环境下稳定运行。
    2. 多功能性:支持广泛的电线尺寸和类型,适用于多种应用场景。
    3. 环保材料:符合欧盟RoHS、REACH等环保法规要求。
    4. 安装便捷:提供专用工具支持,方便快速装配。
    5. 性价比高:在保证性能的同时,保持合理成本。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统中的电源连接
    - 工业自动化设备的信号传输
    - 通信基站的电力分配
    使用建议:
    - 在选择电线时,优先考虑截面积较大的型号以提高电流承载能力。
    - 安装过程中需使用专用工具(如ProCrimp模具)进行压接操作,确保接触良好。
    - 避免在极端温度下长期使用,以延长产品寿命。

    兼容性和支持


    该产品可与以下系列部件配合使用:
    - 插头:TE Part #172170-1、#172344-1等
    - 接触帽:TE Part #172160-1、#172165-1等
    - 包装方式:300个/袋装
    客户可通过官方技术支持热线+1 800 522 6752获取详细的技术支持和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 确保电线截面积符合规格,并正确完成压接过程。 |
    | 插拔阻力过大 | 检查工具是否匹配,并确认安装过程中无误操作。 |
    | 接触件外观损坏 | 避免不当存储,定期检查库存状态并更换问题品。 |

    总结和推荐


    综上所述,170365-1型插座接触件以其优异的电气特性和出色的耐用性,在高功率应用中表现突出。它不仅满足严格的行业标准,还提供了良好的用户友好体验。我们强烈推荐此产品用于需要可靠电力传输的场景,特别是在汽车、通信和工业控制领域。
    如果您对这款产品有任何疑问或需要进一步的技术支持,请随时联系我们的客服团队。

170365-1参数

参数
长*宽*高 17.5mm(长度)*2.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

170365-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170365-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 170365-1 170365-1数据手册

170365-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
