2176392-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 182KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 1872996
供应商: 海外现货
标准整包数: 25

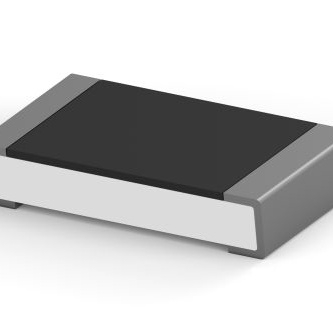

TE CONNECTIVITY 贴片电阻 2176392-5

2176392-5概述

    # TE Connectivity RQ73 系列 SMD 薄膜精密电阻技术手册

    产品简介


    TE Connectivity 推出的 RQ73 系列 SMD(表面贴装)薄膜精密电阻是一款高精度的汽车级芯片电阻,是 TE Connectivity RN73 系列的姊妹产品。这些电阻由高品质原材料制成,并通过激光裁剪以提供精确的容差。该系列产品不仅适用于汽车应用,还广泛应用于医疗设备、测量仪器和工业设备等领域。RQ73 系列产品凭借其独特的技术和优势,在各类应用中表现出色,成为市场上的优质选择。

    技术参数


    - 类型: RQ73 1E、RQ73 1J、RQ73 2A、RQ73 2B
    - 尺寸: 0402、0603、0805、1206
    - 阻值范围:
    - RQ73 1E: 40Ω ~ 35kΩ
    - RQ73 1J: 40Ω ~ 130kΩ
    - RQ73 2A: 10Ω ~ 350kΩ
    - RQ73 2B: 10Ω ~ 1MΩ
    - 阻值容差: ±0.1%
    - 温度系数(TCR): ±10ppm/°C
    - 最大耗散功率:
    - 0402: 0.0625W
    - 0603: 0.15W
    - 0805: 0.2W
    - 1206: 0.4W
    - 最高工作电压 (DC 或 RMS):
    - 0402: 50V
    - 0603: 75V
    - 0805: 100V
    - 1206: 200V
    - 最大过载电压 (DC 或 RMS):
    - 0402: 100V
    - 0603: 150V
    - 0805: 200V
    - 1206: 400V
    - 工作温度范围: -55°C ~ 155°C
    - 材料与构造:
    - SMD TaN 薄膜电阻
    - 特殊保护层覆盖在电阻元件上
    - AEC-Q200 认证
    - 硫磺抵抗(符合 ASTM B809-95 潮湿蒸汽测试)
    - RoHS 符合标准

    产品特点和优势


    1. 高精度与低温度系数: 阻值容差为 ±0.1%,温度系数为 ±10ppm/°C,确保在各种温度下具有高度稳定性的电阻值。
    2. 硫磺抵抗: 通过 ASTM B809-95 潮湿蒸汽测试,可有效抵抗硫磺腐蚀,延长产品使用寿命。
    3. 高可靠性: AEC-Q200 认证表明该产品满足严格的汽车应用要求,确保在苛刻环境下依然可靠运行。
    4. 多规格覆盖: 提供多种尺寸(0402、0603、0805、1206)和阻值范围,满足不同应用场景的需求。
    5. 激光裁剪技术: 保证精准的容差和稳定的工作性能。

    应用案例和使用建议


    - 应用案例:
    - 汽车应用: 适用于引擎控制单元、车身控制系统、安全气囊控制系统等。
    - 医疗设备: 用于监护仪、呼吸机等精密仪器。
    - 工业设备: 用于自动化生产线、检测设备等。
    - 使用建议:
    - 混合电路板设计: 可以将 SMD 贴片电阻安装在电路板的一侧,其他分立元件安装在另一侧,实现混合电路板设计。
    - 红外焊接条件: 红外焊接时的峰值温度应设定为 260°C,平均升温速率小于 3°C/秒,冷却速率为 6°C/秒。确保焊接过程不超过 480 秒。


    兼容性和支持


    - 兼容性: 该产品适用于自动放置系统,适合陶瓷基板和 PCB。
    - 支持与维护: 如有任何疑问,可通过电子邮件、电话或在线聊天联系技术支持,网址为:[www.te.com/help](http://www.te.com/help)

    常见问题与解决方案


    1. 问题: 产品在高温条件下失效?
    - 解决方案: 确保工作温度不超过 155°C,避免长时间暴露在极端温度下。
    2. 问题: 焊接过程中损坏?
    - 解决方案: 严格遵守焊接条件,如温度曲线、暴露时间等,必要时进行预测试。
    3. 问题: 环境腐蚀导致性能下降?
    - 解决方案: 存储于无腐蚀气体、氯化物或酸性气体的环境中,湿度保持在 20%~70%。

    总结和推荐


    RQ73 系列 SMD 薄膜精密电阻凭借其高精度、低温度系数和卓越的耐腐蚀性能,成为市场上备受推崇的产品。无论是汽车、医疗还是工业应用,RQ73 系列都能提供可靠的解决方案。强烈推荐给需要高精度和高可靠性的应用场景。
    通过上述分析,可以得出结论,RQ73 系列 SMD 薄膜精密电阻是一款值得信赖且广泛应用的电子元器件产品。无论是新项目开发还是现有系统的升级,RQ73 系列都是一个值得考虑的选择。

2176392-5参数

参数
电阻值 182KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

2176392-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2176392-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 2176392-5 2176392-5数据手册

2176392-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.708
250+ ¥ 4.605
500+ ¥ 4.5063
库存: 940
起订量: 50 增量: 0
交货地:
最小起订量为:25
合计: ¥ 117.7
