首页  >  产品百科  >  6VM4SC

6VM4SC

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module Unfiltered M 3 POS 250VACVAC 6A Switch/Fuse ST 1 Port
供应商型号: Q-6VM4SC
供应商: 期货订购
标准整包数: 4

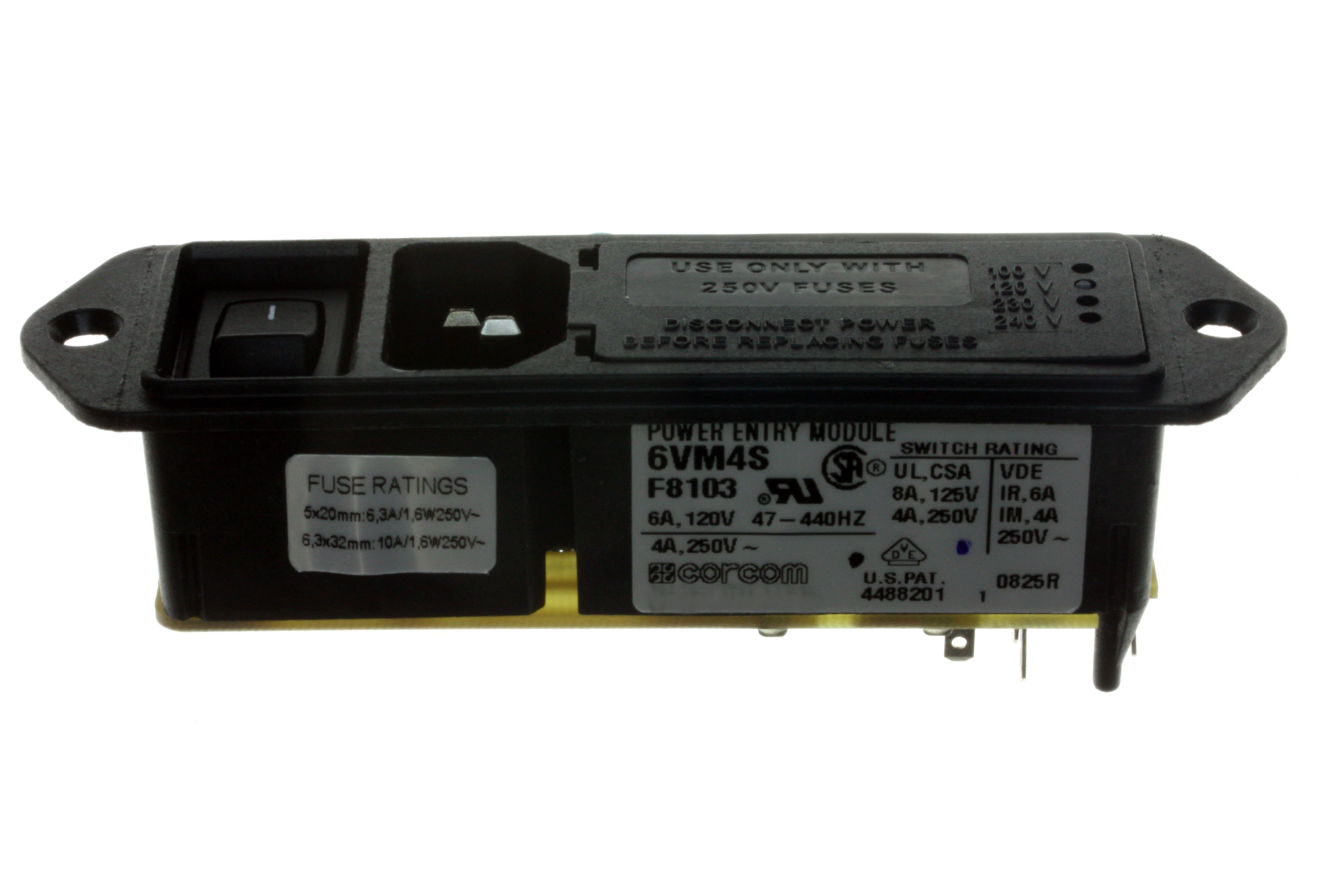

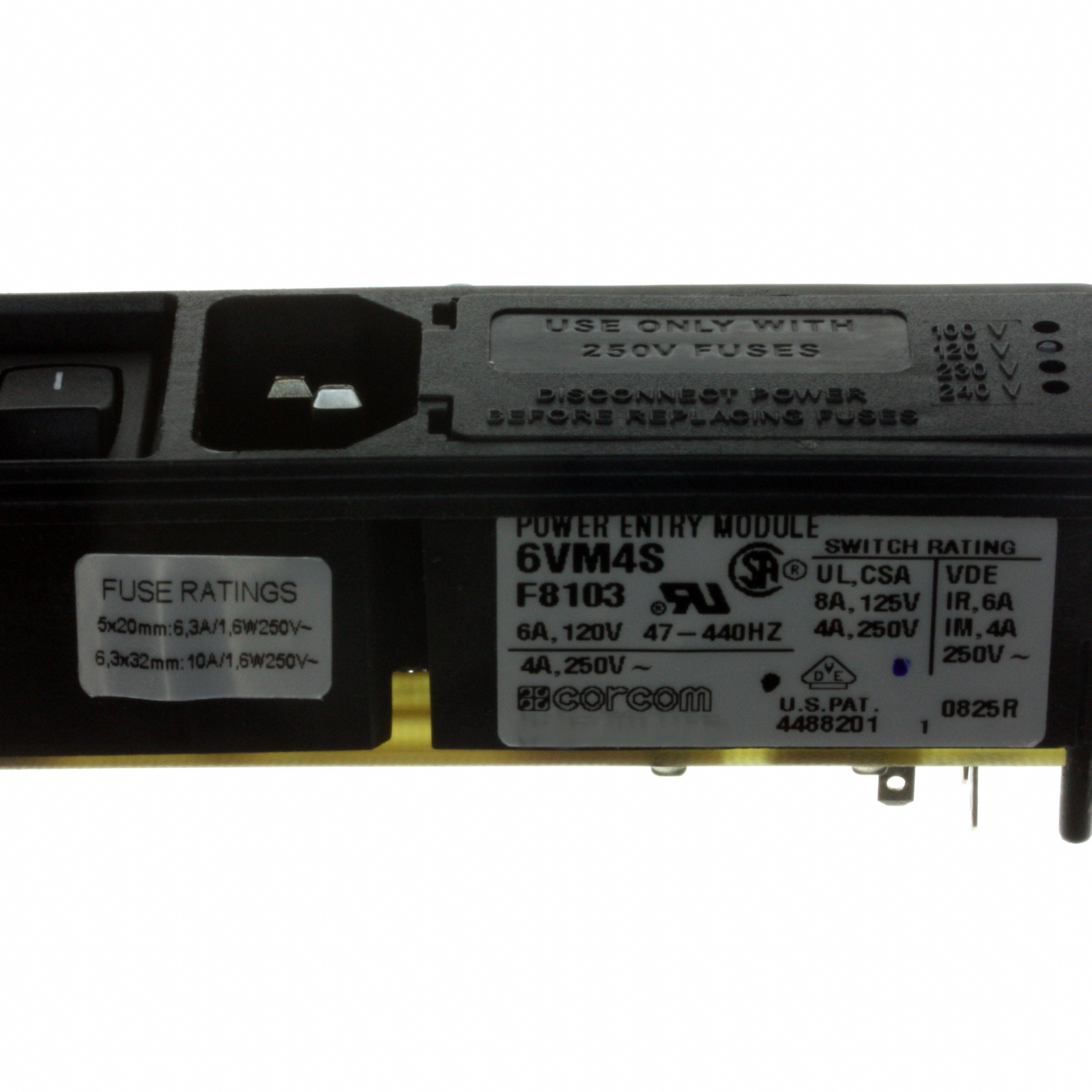

TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 6VM4SC

6VM4SC概述

    M Series 电子元器件产品技术手册

    产品简介


    M系列是一款多功能电源入口模块(Power Entry Modules),旨在为各种应用提供全面的电源保护。该系列产品通过采用多种配置选项,满足了不同行业和项目的需求。M系列电源入口模块具有紧凑的设计和多种滤波选项,能够有效减少电磁干扰(EMI)对设备的影响,从而提高系统的稳定性和可靠性。这些模块适用于广泛的行业,包括医疗、通信、工业控制等领域。

    技术参数


    - 电压范围:100V - 240V
    - 电流等级:3A、5A、6A(视具体型号而定)
    - 频率范围:50/60Hz
    - 泄漏电流:
    - @ 120VAC 60Hz:≤0.25mA
    - @ 250VAC 50Hz:≤0.50mA
    - 绝缘耐压:线对地 2250VDC,线对线 1450VDC
    - 额定电流:
    - @ 120VAC:3A、5A、6A
    - @ 250VAC:
    - 3A型号:2A
    - 5A型号:4A
    - 带开关的6A型号:5A
    - 不带开关的6A型号:6A
    - 认证标准:UL、CSA、VDE
    - 安装方式:前装式(Snap-In)或后装式(Flange Mount)

    产品特点和优势


    - 多样化配置:M系列提供了多种配置选项,如电压选择、滤波类型、开关选项等,使得用户可以根据需求灵活选择适合的型号。
    - 高性能滤波:根据不同应用需求,提供了基本、高、以及顶级性能的滤波选项,确保满足各种严格的标准要求。
    - 最小化空间占用:由于其紧凑设计,可以在有限的空间内实现高效的电源管理。
    - 安全可靠:内置的安全特性,如短路保护和过载保护,确保了系统的长期稳定运行。

    应用案例和使用建议


    - 医疗设备:H型号模块特别适合用于医疗设备,因其低泄漏电流和优良的抗电磁干扰能力,符合医疗设备对安全性和稳定性的高要求。
    - 数字设备:X型号和Z型号提供了卓越的高频滤波性能,有助于数字设备符合EMC标准(例如EN55022和FCC Part 15J)。
    - 通用应用:非滤波型号(VM系列)适用于不需要额外滤波的普通应用场合,提供灵活的电压选择。
    使用建议:
    - 在进行电源接入时,务必先断电,并按照说明书进行正确的接线操作。
    - 定期检查滤波器的状态,以确保其始终处于最佳工作状态。
    - 在可能的情况下,使用合适的保险丝,以防止因过载导致的损坏。

    兼容性和支持


    - 兼容性:M系列电源入口模块可以与各类标准电源接口兼容,如IEC 60320-C13。
    - 技术支持:制造商提供了详尽的技术支持文档和在线帮助,可以通过官网(te.com/help)获得进一步的帮助和支持。

    常见问题与解决方案


    - 问题1:设备在通电后无法正常启动。
    - 解决方案:检查连接是否正确,确认所有保险丝已正确安装且未熔断。
    - 问题2:模块发热严重。
    - 解决方案:检查模块的安装位置是否有足够的通风,避免模块过热。
    - 问题3:EMI滤波效果不佳。
    - 解决方案:确保选择了适合当前应用的滤波型号,并按照要求正确接线。

    总结和推荐


    M系列电源入口模块凭借其多样化的配置选项、高性能的滤波能力和出色的稳定性,在市场上具备很强的竞争力。它不仅满足了医疗设备的严格要求,还为数字设备的电磁兼容性提供了强有力的保障。总体而言,M系列是一个值得推荐的产品,特别是在需要高效电源管理和严格电磁兼容标准的应用场景中。

6VM4SC参数

参数
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

6VM4SC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6VM4SC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY 6VM4SC 6VM4SC数据手册

6VM4SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 48.65 ¥ 398.93
8+ $ 40.925 ¥ 335.585
16+ $ 34.3875 ¥ 281.9775
100+ $ 32.85 ¥ 269.37
500+ $ 30.8125 ¥ 252.6625
库存: 400
起订量: 4 增量: 4
交货地:
最小起订量为:4
合计: ¥ 1595.72
