8-34854-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 10-12AWG Copper Yellow 27.89mm Tin Loose
供应商型号: JY-8-34854-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 8-34854-1

8-34854-1概述


    产品简介

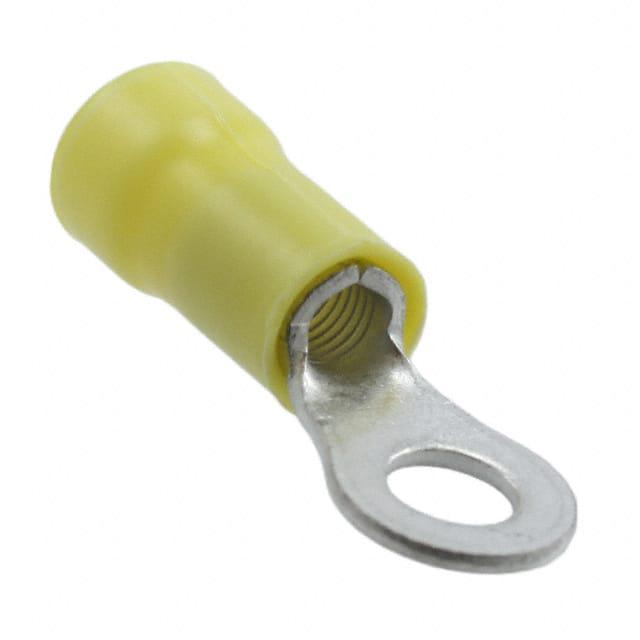

    本产品为闭口环舌端子(Closed Ring Tongue Terminal),属于接线终端的一种,适用于截面积为5180至13100 CMA(圆周截面面积)的12至10 AWG(美国线规)电线。产品具备独特的PLASTI-GRIP绝缘支撑结构,专为需要高度可靠连接的应用场合设计。它常用于电力系统、工业自动化控制以及建筑布线等领域。

    技术参数


    - 产品类型: 闭口环舌端子
    - 适用导线规格: 12至10 AWG
    - 安装孔直径: 5mm [0.19 in]
    - 密封: 不支持
    - 端子导向: 直向
    - 安装方式: 螺母固定
    - 适用螺母规格: #10
    - 电压等级: 600V
    - 重量: 5g
    - 适用绝缘直径范围: 3.81 – 6.35 mm [0.15 – 0.25 in]
    - 最大绝缘直径: 6.35 mm [0.25 in]
    - 产品长度: 27.89 mm [1.1 in]
    - 工作温度范围: 105°C [221°F]

    产品特点和优势


    本闭口环舌端子具有以下特点和优势:
    - 可靠的电气连接: 高度密封的封闭式尾部确保导线与螺母之间的稳定连接,有效防止接触不良。
    - 卓越的机械强度: 使用高纯度铜材料制成,配合镀锡表面处理,提高产品的耐腐蚀性和抗氧化能力。
    - 通用性强: 支持不同类型的绝缘层,适用于广泛的导线类型。
    - 方便安装: 采用直向设计,便于导线的插入与螺母的紧固,提高安装效率。

    应用案例和使用建议


    应用案例
    该产品广泛应用于需要高可靠性连接的场合,例如电机控制系统、配电柜和工业控制装置中。例如,在风力发电系统的电缆接线过程中,选用该端子能够确保长期稳定的电力传输。
    使用建议
    - 导线选择: 确保导线截面积符合要求,以避免端子过载或接触不良。
    - 安装环境: 请在干燥、无尘环境中进行安装,以避免因湿气或粉尘导致的电气故障。
    - 定期检查: 定期检查端子连接处,确保没有松动或腐蚀现象,保持良好的连接性能。

    兼容性和支持


    - 兼容性: 适用于导线材料为铜且表面镀有锡的导线,兼容多种螺母规格,如#10。
    - 支持和服务: 客户可以通过技术支持热线 +1 800 522 6752 获取帮助。此外,还可以访问TE公司的官方网站下载相关的技术文档和CAD模型文件。

    常见问题与解决方案


    - Q: 如何正确选择适合的导线尺寸?
    - A: 查看产品手册中的电气特性部分,根据所需的电压等级和电流容量来选择合适的导线尺寸。
    - Q: 如何判断端子是否已经损坏?
    - A: 检查端子是否有明显的物理损伤,如裂缝、变形等。可以使用万用表检测电阻值,确认其导通性。
    - Q: 安装时出现安装困难怎么办?
    - A: 确认所使用的工具是否合适,必要时可以使用专门的压接工具来完成安装。

    总结和推荐


    综上所述,这款闭口环舌端子在设计和功能上都表现出色,能够满足大多数电力系统及工业控制应用的需求。其卓越的电气特性和便捷的安装方式使其成为可靠的选择。如果您的项目需要一种既高效又耐用的连接解决方案,强烈推荐使用该产品。当然,具体的使用决策还需要考虑项目的具体需求和技术要求。希望以上信息对您有所帮助。

8-34854-1参数

参数
长*宽*高 27.89mm*9.53mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-34854-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-34854-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 8-34854-1 8-34854-1数据手册
