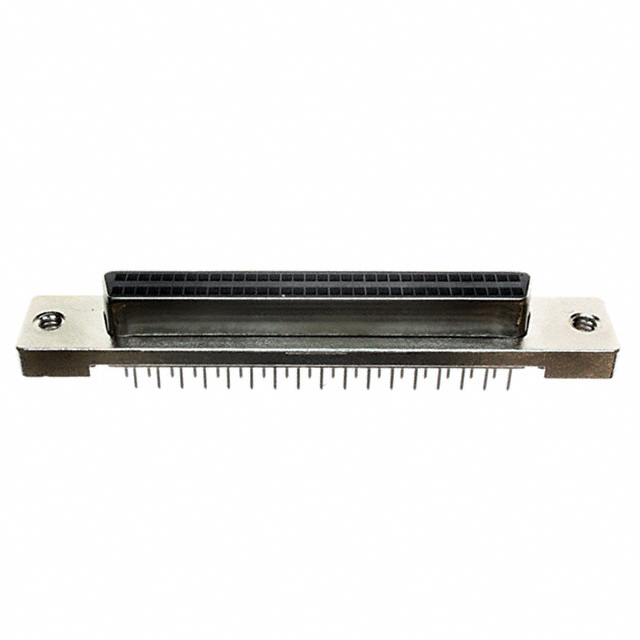

5749070-7

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 D-Sub连接器, Amplimite .050 III系列, 母座, 68针, 通孔安装, 直角主体
供应商型号: ET-1284379
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 5749070-7

5749070-7概述

    AMPLIMITE .050 系列连接器技术手册

    1. 产品简介


    AMPLIMITE .050系列连接器(中心线:.050 x .100 [1.27 x 2.54])是TE Connectivity推出的一款高密度D型接口连接器。该系列产品包括直角和垂直D型接口,广泛应用于工业机械、医疗仪器、计算机及外设、RAID存储阵列等多个领域。

    2. 技术参数


    - 接头类型:直角和垂直D型接口
    - 触点数:20至120个接触点
    - 接触方式:金镀层平板触点和弹夹式触点
    - 间距:.050 x .100 [1.27 x 2.54]
    - 安装方式:焊接尾端或IDC压接尾端
    - 电缆兼容性:适用于28 AWG [0.08-0.09mm²]或30 AWG [0.05mm²]单股或7股电缆
    - 认证:符合UL 1863标准和加拿大标准协会标准

    3. 产品特点和优势


    - 高密度D型接口:提供高密度连接能力,适用于紧凑空间的应用。
    - 20至100个接触点:提供了多种接触点配置以满足不同的需求。
    - 优异的EMI/RFI保护:通过屏蔽罩的早期接合提供强大的电磁干扰和射频干扰保护。
    - 快速简便的连接方式:可通过挤压释放锁扣或螺纹硬件实现快速安装。
    - 板载连接器兼容标准的通孔流焊和表面贴装回流焊工艺:易于装配,适合大规模生产。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化系统:用于工业机械间的通信连接,确保信号传输稳定可靠。
    - 数据中心设备:适用于RAID存储阵列、服务器和路由器之间的高速数据传输。
    使用建议:
    - 对于小型设备:推荐使用具有Action Pin尾部的垂直安装插座,因为这种设计可以更好地适应狭小的空间布局。
    - 高可靠性要求的应用:建议采用带有双锁扣结构的直角插头,提高插拔耐用性和防松脱能力。

    5. 兼容性和支持


    - 兼容其他设备:该系列连接器可以与其他符合标准的电子设备无缝对接,便于系统集成。
    - 技术支持:TE Connectivity提供全面的技术支持服务,包括产品规格咨询、装配指导和技术文档等。

    6. 常见问题与解决方案


    - 问题一:连接器无法正确固定。
    - 解决方案:检查是否已按照手册中的步骤正确安装,特别是需要拧紧的部件。
    - 问题二:连接器接触不良。
    - 解决方案:检查是否有损坏的触点或导体暴露,更换损坏部分并重新安装。
    - 问题三:接触电阻过高。
    - 解决方案:使用标准工具进行连接,确保清洁且无氧化的接触面。

    7. 总结和推荐


    AMPLIMITE .050系列连接器以其高密度、坚固耐用和良好的电磁屏蔽特性,在众多工业应用中表现出色。针对不同应用场景,提供了丰富多样的产品选项,非常适合需要高可靠性连接的场合。总体来说,我们强烈推荐这款产品,它不仅能满足大部分现代电子系统的连接需求,还能提供卓越的技术支持。

5749070-7参数

参数
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 1A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 68pin
长*宽*高 63.88mm*8.71mm*10.31mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
