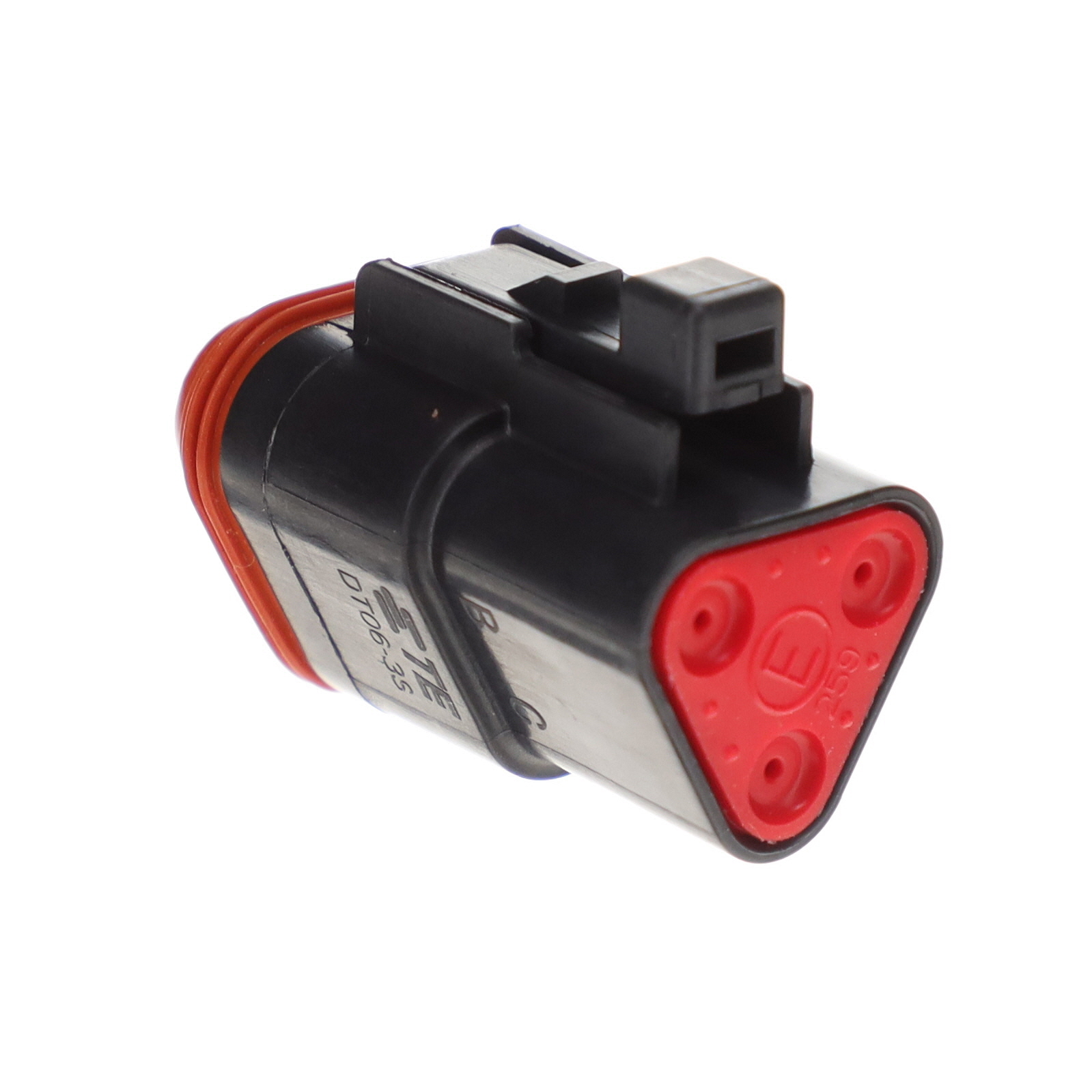

DT06-3S-CE02

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 2 3pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 18.36mm*23.69mm*28.37mm
供应商型号: DT06-3S-CE02
供应商: Master
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 外壳 DT06-3S-CE02

DT06-3S-CE02概述

    # DT06-3S-CE02 Deutsch DT 接线端子外壳技术手册

    产品简介


    基本介绍
    DT06-3S-CE02 是一款由 Deutsch DT 公司生产的接线端子外壳,专为电线与电线之间的连接而设计。它适用于需要高度密封性的电源连接场合,特别适合于汽车和其他工业领域的应用。这种外壳提供了三位置配置,中心间距为 8.66 毫米(0.341 英寸),具有极佳的防护能力和稳定的电性能。
    主要功能和应用领域
    - 主要功能:提供三位置电线与电线的连接。
    - 应用领域:汽车电子系统、工业控制、通信设备等。

    技术参数


    - 产品类型:接线端子外壳,适用于电线与电线连接。
    - 中心间距:8.66 毫米(0.341 英寸)。
    - 接线端子数量:3 个。
    - 额定电压:250 VAC。
    - 额定电流:最大 13 安培。
    - 材料:PA GF。
    - 颜色:黑色。
    - 密封性:可密封。
    - 温度范围:-55°C 至 125°C。
    - 防护等级:IP68,IP6K9K。
    - 电缆直径:1.35 - 3.05 毫米(0.053 - 0.12 英寸)。

    产品特点和优势


    特点
    - 三位置配置:为复杂的多通道连接提供了灵活性。
    - 密封设计:能够防止灰尘和水分进入,确保连接稳定可靠。
    - 高防护等级:IP68 和 IP6K9K 防护等级,适用于恶劣的工作环境。
    - 多种连接方式:支持前端释放工具,方便安装和拆卸。
    - 兼容性:广泛兼容其他 Deutsch DT 系列产品。
    优势
    - 高稳定性:采用优质的材料和精密的制造工艺,确保长期稳定的工作性能。
    - 高安全性:符合欧盟 RoHS、ELV 和 REACH 等标准,安全无害。
    - 广泛应用:适用于汽车、工业和通信等多个行业。

    应用案例和使用建议


    应用案例
    DT06-3S-CE02 常用于汽车内部的电线连接,如发动机舱、仪表板、空调系统等部位。其可靠的密封性和高防护等级使其在各种复杂环境中表现出色。
    使用建议
    - 布线规划:在安装时,需根据电缆直径选择合适的电缆并正确安装密封圈。
    - 装配顺序:先将电缆通过外壳,再进行密封圈安装,以确保良好的密封效果。
    - 定期检查:建议定期检查接线端子外壳的状态,确保连接可靠性。

    兼容性和支持


    兼容性
    DT06-3S-CE02 可与 Deutsch DT 系列的其他产品兼容,如 DEUTSCH DT 接头、密封塞等。这些产品在连接和维护方面相互补充,确保系统的完整性。
    支持和维护
    Deutsch DT 提供全球技术支持服务,如有需要,可通过电话 +1 800 522 6752 联系公司获取帮助。

    常见问题与解决方案


    常见问题
    1. 连接不稳定:可能是由于密封圈未安装到位或电缆直径不匹配。
    - 解决方案:检查并重新安装密封圈,确保电缆直径合适。
    2. 温度过高导致故障:在极端环境下,可能导致接线端子过热。
    - 解决方案:确保工作环境在规定范围内,避免长时间暴露在高温环境中。

    总结和推荐


    综合评估
    DT06-3S-CE02 Deutsch DT 接线端子外壳是一款高性能、高可靠性的产品,其出色的密封性和防护等级使其成为各种复杂应用的理想选择。其广泛的应用领域和良好的兼容性也为其在市场上的竞争力增添了砝码。
    推荐使用
    鉴于其出色的表现和广泛的适用性,我们强烈推荐 DT06-3S-CE02 在汽车、工业控制和通信设备等领域使用。无论是新项目的开发还是现有系统的升级,它都是一个值得信赖的选择。

DT06-3S-CE02参数

参数
针脚数 3pin
类型 Latch Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 18.36mm*23.69mm*28.37mm
安装方式 导线安装,自由悬挂,通孔安装
包装方式 盒装

DT06-3S-CE02厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-3S-CE02数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY DT06-3S-CE02 DT06-3S-CE02数据手册

DT06-3S-CE02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.6756 ¥ 15.1853
100+ $ 1.1837 ¥ 10.5313
250+ $ 0.9276 ¥ 8.2524
500+ $ 0.8862 ¥ 7.8839
1000+ $ 0.8173 ¥ 7.267
2500+ $ 0.7934 ¥ 6.9516
5000+ $ 0.7818 ¥ 6.8499
7500+ $ 0.7818 ¥ 6.8499
库存: 230
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 151.85
