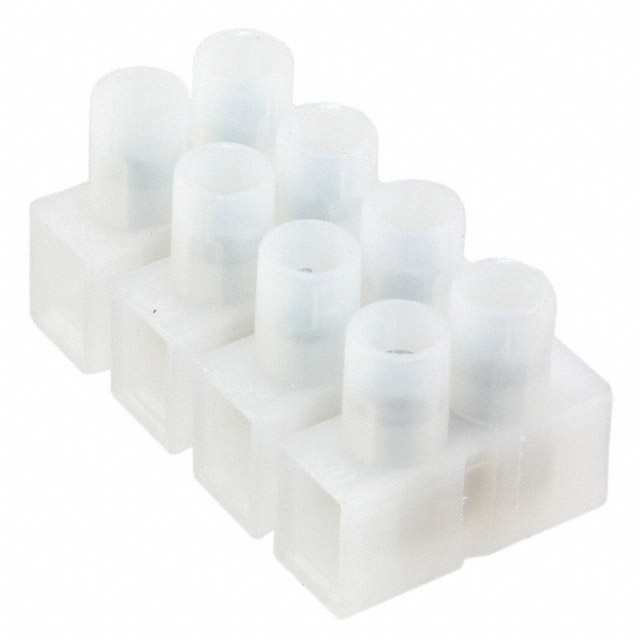

1776293-4

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 端子排, 4路, 8mm节距, 螺钉安装, 螺钉端接, 26 → 12 AWG线规, 30A, 250 V
供应商型号: JY-1776293-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 1776293-4

1776293-4概述


    产品简介


    本电子元器件是一款4位置线对线连接器系统(Wire-to-Wire Connector System),主要用于电源电路的应用场景。它具有4个位置和8毫米(0.315英寸)的中心线间距,采用1行排列设计。其额定操作电压为250伏,适用于26至12号AWG电线尺寸,以及0.12至3.3平方毫米的电线尺寸。该产品属于屏障条类型(Barrier Strips),主要应用于需要高可靠性的电力传输场景。

    技术参数


    - 产品类型: 线对线连接器系统
    - 额定操作电压: 250伏
    - 位置数: 4个
    - 中心线间距: 8毫米(0.315英寸)
    - 电线尺寸: 26至12号AWG(0.12至3.3平方毫米)
    - 接触电流等级: 最大30安培
    - 机械附件: 螺钉材料为钢,镀层材料为锌铬酸盐
    - 安装选项: 2.8毫米直径的安装孔,螺纹尺寸为M3
    - 连接器安装类型: 面板安装
    - 使用条件: 工作温度范围为-35°C至100°C(-31°F至212°F)
    - 行业标准: UL 94V-2阻燃等级,符合欧盟RoHS、ELV及REACH规定
    - 包装方式: 每包1个

    产品特点和优势


    该产品具有多项显著优势:
    - 高电流承载能力: 最大可承载30安培电流,确保电力传输的稳定性和可靠性。
    - 耐用性强: 使用钢制螺钉并进行锌铬酸盐镀层处理,增强抗腐蚀性和耐用性。
    - 广泛的适用范围: 适用温度范围广,能够在极端环境下正常工作。
    - 环保合规: 符合欧盟RoHS、ELV及REACH指令要求,适用于各种环境下的应用。

    应用案例和使用建议


    该连接器系统主要应用于电源电路,尤其适合在工业设备、汽车电子等领域中使用。例如,在大型机械设备中,该连接器可以实现不同部件之间的高效电力传输,保证系统的正常运行。在实际使用过程中,建议在高温环境下加强散热措施,并定期检查接头紧固情况,以延长使用寿命。

    兼容性和支持


    该产品与多种其他电子元器件具有良好的兼容性,可以方便地集成到现有的设备中。如有技术支持需求,用户可以拨打免费电话+1 800 522 6752获取帮助。厂商提供详细的文档和支持服务,包括CAD文件和3D模型下载,以便于用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查电线是否正确插入,并确保螺丝拧紧到位。如果仍存在问题,可能需要更换新的连接器。
    2. 问题: 高温环境下出现过热现象。
    - 解决方案: 在高温环境下使用时,建议增加散热措施,如使用散热片或散热风扇,以防止过热。
    3. 问题: 接触电流等级不足导致熔断。
    - 解决方案: 请根据实际负载情况选择合适大小的电线尺寸,确保接触电流等级能够满足需求。

    总结和推荐


    总体而言,这款4位置线对线连接器系统以其高电流承载能力和良好的环境适应性,成为电力传输领域的理想选择。其广泛的应用范围、良好的兼容性和环保特性使其在市场上具备很强的竞争力。推荐在需要高可靠性和稳定性电源连接的应用场景中使用此产品。

1776293-4参数

参数
长*宽*高 30mm(长度)*17mm(高度)
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

1776293-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1776293-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 1776293-4 1776293-4数据手册

1776293-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
