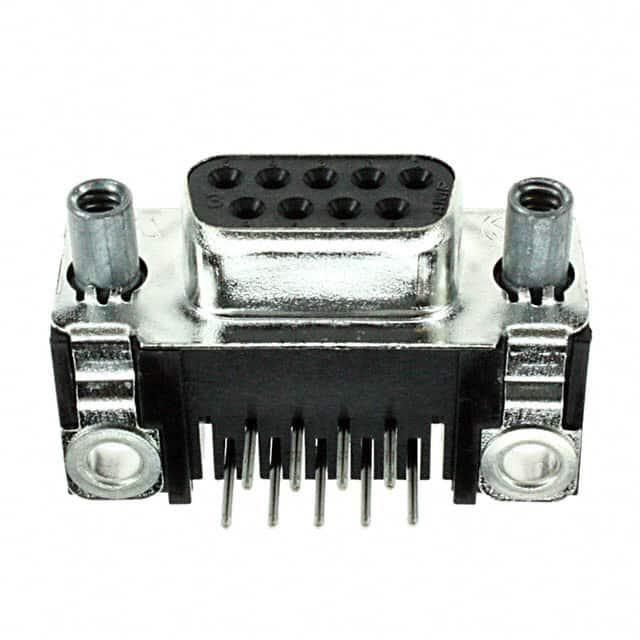

5745781-6

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 1 的 PCB D-Sub AMPLIMITE 插座组件,中心线间距为 2.74mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: N-5745781-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 5745781-6

5745781-6概述

    AMPLIMITE Subminiature D Connectors: A Comprehensive Overview

    1. 产品简介


    AMPLIMITE Subminiature D Connectors 是一种广泛应用于电子行业的子母接插件。这些连接器提供多种尺寸(9、15、25和37位),适用于电路板连接和电缆连接。该系列产品包括前金属壳设计,具有出色的电磁干扰/射频干扰 (EMI/RFI) 屏蔽性能,并且材料符合UL 94V-0阻燃标准,使其成为高可靠性应用的理想选择。

    2. 技术参数


    - 密度:每种型号都提供不同的接触密度,如9、15、25和37位。
    - 接触镀层:镀金或镀金闪镀(可选厚度),以满足不同应用的需求。
    - 机械特性:
    - 接触耐用性:镀金500次循环,镀金闪镀100次循环。
    - 插拔力:插入最大力3磅,保持力最小5磅。
    - 电气特性:
    - 电流传导能力:22AWG为3安培,20AWG为7.5安培,单个接触对最大电流传导能力为8盎司。
    - 绝缘电阻:最小值为5000兆欧姆。
    - 耐电压强度:最小值为1000伏交流电。
    - 环境特性:
    - 振动测试:最大随机振动20G rms。
    - 冲击测试:最大冲击50G,持续时间11毫秒。

    3. 产品特点和优势


    - 阻燃材料:UL 94V-0认证,确保在高温环境下具有良好的阻燃性能。
    - 高密度设计:支持多达37个位置的接触点,节省空间并提高布线效率。
    - 多功能接头:不仅提供板载连接,还可与电缆连接,实现灵活的系统集成。
    - 易于安装:板锁设计使连接器在焊接前就能牢固地固定在电路板上,防止意外移位。
    - 兼容性强:能够与任何符合MIL-C-24308标准的20或22号子微型D型连接器互换使用。
    - 成本效益:相比同类产品,提供了更高的性价比和更好的性能。

    4. 应用案例和使用建议


    应用案例:
    - 车载导航系统:由于需要高可靠性和电磁屏蔽,这类系统常常使用AMPLIMITE连接器。
    - 医疗设备:例如超声波扫描仪,需要高电流承载能力和阻燃性能。
    - 工业自动化:控制面板和机器人手臂上的连接器需要耐振动和冲击,AMPLIMITE能够满足这一需求。
    使用建议:
    - 电路板布局:在设计电路板时,要考虑到连接器的物理尺寸和安装方式,以确保连接器可以正确安装并提供可靠的连接。
    - 焊接过程:对于带有板锁的设计,可以在焊接前将连接器固定到电路板上,以避免焊接过程中连接器移动。
    - 电源供应:根据实际负载需求选择合适电流承载能力的连接器,确保安全和可靠性。

    5. 兼容性和支持


    - 与其他元器件兼容:AMPLIMITE连接器与符合MIL-C-24308标准的20号和22号子微型D型连接器兼容。
    - 制造商支持:TE Connectivity 提供详细的技术文档和客户支持,确保客户能够正确理解和使用这些连接器。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器已完全插入并锁定,检查连接器的插针是否有变形或损坏。 |
    | 电气性能不佳 | 检查插针是否正确安装并完全接触,检查接触表面是否有氧化或污染。 |
    | 高温环境下性能下降 | 选择镀金版本的连接器,以确保其在高温下的稳定性能。 |

    7. 总结和推荐


    综上所述,AMPLIMITE Subminiature D Connectors 提供了出色的机械和电气性能,尤其适合需要高可靠性和紧凑设计的应用。无论是工业自动化、汽车电子还是医疗设备领域,这种连接器都能提供稳定和高效的性能。因此,强烈推荐使用该系列的连接器产品。如果您有任何疑问或需要进一步的支持,请联系TE Connectivity 获取详细的资料和技术支持。

5745781-6参数

参数
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 6A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
长*宽*高 30.81mm*12.54mm*18.79mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5745781-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5745781-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5745781-6 5745781-6数据手册

5745781-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.9502 ¥ 42.0767
70+ $ 4.1509 ¥ 35.2826
150+ $ 3.8964 ¥ 33.1194
300+ $ 3.7026 ¥ 31.4721
650+ $ 3.5292 ¥ 29.9982
1000+ $ 2.8254 ¥ 24.0159
2500+ $ 2.4786 ¥ 21.0681
5000+ $ 2.2644 ¥ 19.2474
10000+ $ 2.1216 ¥ 18.0336
库存: 25
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1051.91
