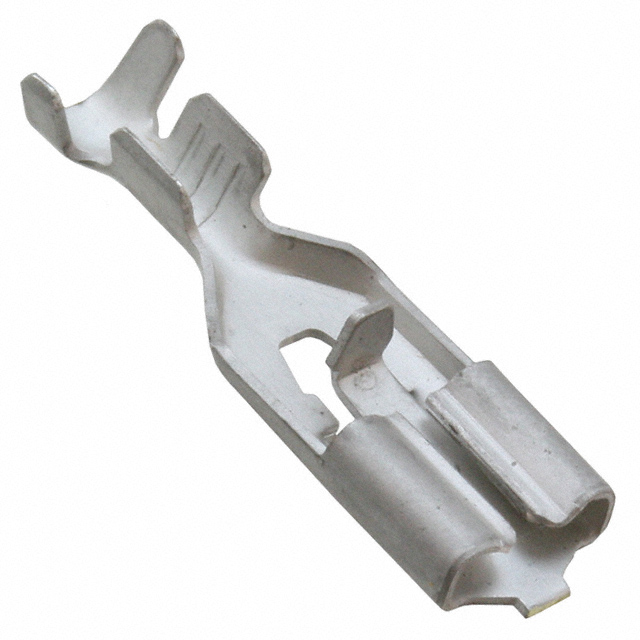

63498-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-20AWG Brass RCP 18.8mm Tin T/R
供应商型号: 63498-1
供应商: 云汉优选
标准整包数: 12000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63498-1

63498-1概述

    电子元器件产品技术手册:快速断开式插座

    1. 产品简介


    本产品是一款用于快速断开式连接的插座(Receptacle),型号为63498-1。其适用于线径范围为20至16 AWG(美国线规)的导线,对应导线截面积为0.51至1.31平方毫米。此插座采用直插设计,由黄铜制成,并具有正锁(Positive Lock)机制。它的主要功能是实现导线与接线端子之间的可靠连接。应用领域广泛,涵盖汽车制造、工业控制和家用电器等多个行业。

    2. 技术参数


    - 尺寸参数:
    - 配合凸耳厚度:0.81毫米(0.032英寸)
    - 配合凸耳宽度:4.75毫米(0.187英寸)
    - 线径范围:0.51至1.31平方毫米
    - 导线绝缘层支撑:符合要求
    - 端子材料厚度:0.3毫米(0.012英寸)
    - 产品长度:18.8毫米(0.74英寸)
    - 绝缘直径范围:1.52至2.8毫米(0.06至0.11英寸)
    - 电气参数:
    - 电压额定值:250伏特
    - 插头类型:插座
    - 接触基材:黄铜
    - 终端电镀材料:锡
    - 端子类型:直角
    - 压接类型:F型压接
    - 筒体类型:开放筒体
    - 使用条件:
    - 工作温度范围:-40至125摄氏度(-40至257华氏度)

    3. 产品特点和优势


    - 低插入力:减少操作难度,提高工作效率。
    - 单一连接能力:保证单个连接点的可靠性。
    - 正锁机制:确保连接稳定性,防止意外松脱。
    - 兼容性强:适合多种电线和电缆,提升应用灵活性。
    - 环保合规:符合欧盟RoHS、REACH和中国RoHS等法规标准,使用安全可靠。

    4. 应用案例和使用建议


    - 应用案例:应用于汽车电子控制系统中,如发动机控制单元(ECU)的连接。
    - 使用建议:
    - 在安装过程中,应严格按照技术手册的操作步骤进行,确保连接稳固。
    - 在高温环境下使用时,应注意定期检查以避免因老化导致的失效。
    - 建议在潮湿环境中增加额外防护措施,例如防水套管。

    5. 兼容性和支持


    - 兼容性:该产品可与多种电线和电缆兼容,具体适用型号详见相关资料。
    - 技术支持:如有疑问或需要技术支持,可拨打+1 800 522 6752寻求帮助。厂商还提供一系列配套工具及配件,方便用户选择和使用。

    6. 常见问题与解决方案


    - 问题1:如何确认连接是否牢固?
    - 解决方案:使用拉力测试仪进行检测,确保拉力符合标准要求。
    - 问题2:如何处理插入时遇到的困难?
    - 解决方案:调整插入角度,必要时可使用专用工具辅助。
    - 问题3:产品出现接触不良怎么办?
    - 解决方案:清洁接触面并重新压接,确保金属部分充分接触。

    7. 总结和推荐


    综上所述,63498-1型快速断开式插座凭借其优良的设计和可靠的性能,在众多行业中具备广泛的应用前景。低插入力、单一连接能力和正锁机制使其在高振动或恶劣环境下的应用中表现出色。此外,该产品还严格遵守多项环保法规,确保用户使用安全。因此,我们强烈推荐使用该款产品,尤其是对可靠性要求较高的场合。
    通过上述详细的介绍和技术参数展示,63498-1型快速断开式插座展示了其在技术上的先进性和应用上的灵活性。对于需要高可靠性的电子设备和系统来说,这是一个非常值得考虑的选择。

63498-1参数

参数
长*宽*高 18.8mm(长度)*5.66mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

63498-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63498-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63498-1 63498-1数据手册

63498-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
