2232901-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 双重锁定电源母端子与插头和帽插接,帮助确保端子完全安装到位,从而提高装配线的效率。
供应商型号: 26M-2232901-1
供应商: 云汉优选
标准整包数: 1

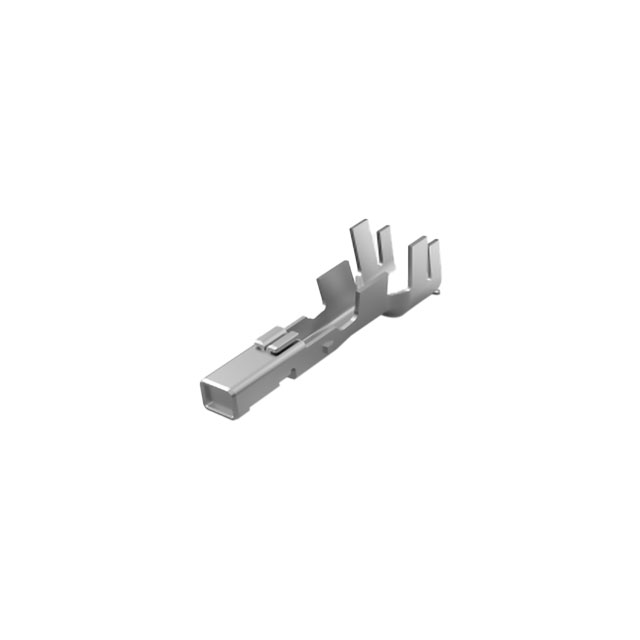

TE CONNECTIVITY 矩形连接器 - 触头 2232901-1

2232901-1概述


    产品简介


    本电子元器件为一种电源锁紧插接件接触器(Power Double Lock Receptacle),型号为2232901-1。该产品主要用于高压电力系统中的连接应用,具有卓越的安全性和可靠性。它适用于广泛的电气设备,如汽车电子系统、工业自动化设备和电力传输系统等。

    技术参数


    - 工作电压:300 VAC
    - 适用导线范围:20 – 16 AWG(对应直径范围为0.52 – 1.31 mm²)
    - 接触电阻:未明确提供具体数值
    - 最大电流:14 A
    - 绝缘材料直径范围:1.8 – 3.1 mm(0.071 – 0.12 in)
    - 接触类型:接收端子(Receptacle)
    - 接触材质:铜合金
    - 插接方式:压接(Crimp)
    - 操作温度范围:-30 – 105 °C(-22 – 221 °F)
    - 认证:符合欧盟RoHS、ELV及REACH标准

    产品特点和优势


    1. 锁紧设计:采用锁定锁舌结构,确保接点之间的稳固连接。
    2. 耐高温:可在广泛的温度范围内稳定工作。
    3. 高可靠性:铜合金材质提供了良好的机械强度和导电性能。
    4. 环保合规:符合国际环保法规要求,有助于减少环境污染。
    5. 易于安装:压接式连接方便快捷,大大提高了装配效率。

    应用案例和使用建议


    应用案例
    这种电源锁紧插接件通常用于汽车电子系统的连接。例如,在电池管理系统中,确保电池和电子控制单元之间的安全可靠连接至关重要。此外,该产品还适用于工业设备中的高负载电力连接。
    使用建议
    - 在安装时,请确保接线正确且符合规范,以防止短路或接触不良等问题。
    - 定期检查连接器的状态,及时更换损坏部件。
    - 避免在过热环境中长期运行,以免影响其使用寿命。

    兼容性和支持


    该产品可与多种TE Connectors的连接器配套使用。例如,TE Part #2317123-1和TE Part #2371464-2等产品都是与其兼容的型号。如果您需要更多帮助或技术支持,可以拨打技术支持热线+1 800 522 6752。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插接件不能牢固连接 | 检查插接件是否有明显的物理损伤,尝试重新压接。 |
    | 接触电阻过高 | 检查接触表面是否干净,必要时清洁后再重新连接。 |
    | 高温环境下容易松动 | 确保在合适的温度范围内使用,避免过热环境。 |

    总结和推荐


    综上所述,2232901-1型电源锁紧插接件以其坚固耐用的设计和可靠的性能,成为许多高压电力系统连接的理想选择。无论是从安装便捷性还是在恶劣环境下的稳定表现来看,都显示出其极高的市场竞争力。因此,我强烈推荐这款产品,特别是在对安全性和稳定性要求较高的应用场合。

2232901-1参数

参数
线规 16-20 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
类型 带印记
长*宽*高 18.3mm(长度)*3.4mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装,袋装

2232901-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2232901-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 2232901-1 2232901-1数据手册

2232901-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2008
10+ ¥ 0.176
100+ ¥ 0.153
500+ ¥ 0.148
1000+ ¥ 0.1326
4000+ ¥ 0.1155
库存: 7452
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0.2
直接购买
加入购物车
