85033-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-20AWG Brass RCP 22.1mm Pre-Tin T/R
供应商型号: 85033-1
供应商: 云汉优选
标准整包数: 2000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 85033-1

85033-1概述

    #

    产品简介


    产品类型及主要功能

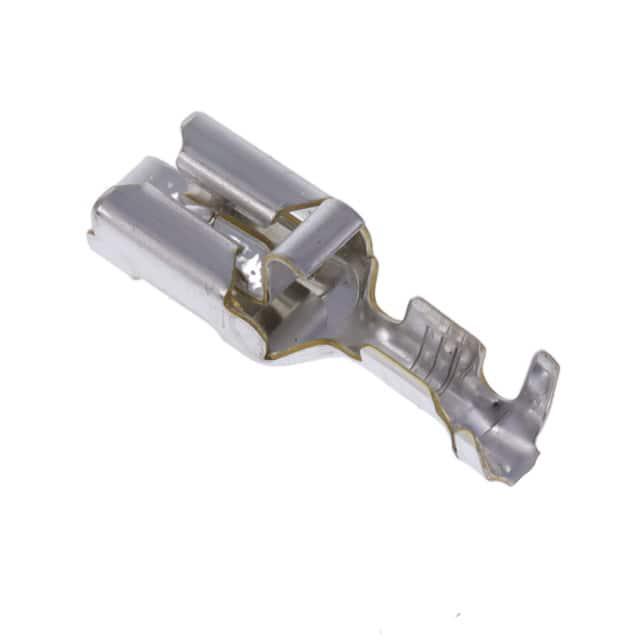

    本文档描述的是TE Connectivity(泰科电子)的一款快速断开型插接式端子——型号为85033-1的插座。该产品专为线径范围在20到14 AWG之间(相当于0.51至2.08平方毫米的截面积)的电线设计。这款插座具有一个宽度为6.35毫米(0.25英寸)的直插式插销,并采用黄铜材料制成,具备正向锁定功能。它的主要功能是提供可靠且方便的电气连接,适用于需要快速拆装的应用场合。
    应用领域
    这款快速断开插座广泛应用于汽车、工业自动化设备和消费电子产品等领域。在汽车行业中,它们用于连接传感器和控制单元;在工业自动化中,它们则用于各类机器的内部电气连接。此外,它们还适合用于家电设备,如空调和冰箱等。
    #

    技术参数


    电气特性
    - 线径范围:20-14 AWG(0.51-2.08 mm²)
    - 插销宽度:6.35 mm(0.25 in)
    - 插销厚度:0.81 mm(0.032 in)
    - 额定电压:未明确提及,但适用于多种标准
    - 插入力:正常
    - 提取力:7-100牛顿
    工作环境
    - 工作温度范围:未明确提及,但通常适用于-40°C到+105°C的环境
    - 环境适应性:适用于多种恶劣环境
    其他特性
    - 插座类型:快速断开型
    - 连接方式:直插式
    - 接触材料:黄铜
    - 接触基底材料:黄铜
    - 终端电镀材料:预锡
    - 终端材料厚度:0.41 mm(0.016 in)
    #

    产品特点和优势


    独特功能和优势
    - 正向锁定设计:该款插头采用正向锁定机制,确保在极端环境下的稳定连接,减少松动的风险。
    - 高可靠性:黄铜材料的选择提高了产品的耐腐蚀性和使用寿命,使其能够在严苛条件下长期稳定运行。
    - 安装简便:插头的设计允许快速拆装,便于维护和检修。
    - 广泛的适用性:该产品适用于多种线径规格,满足不同应用需求。
    市场竞争力
    该产品的正向锁定设计和宽泛的工作环境适应性使其在市场上具有较高的竞争力。其简单而可靠的连接方式特别适合需要频繁插拔的场合,减少了由于松动导致的故障风险。
    #

    应用案例和使用建议


    实际应用案例
    在汽车电子系统中,这款快速断开插座通常用于连接各种传感器和控制模块,例如空气流量传感器、油门位置传感器等。它们确保了信号传输的稳定性和可靠性。
    使用建议
    - 在安装过程中,确保电线绝缘层的支持和正确选择合适的电线尺寸。
    - 定期检查连接点,确保没有松动和损坏,以延长产品的使用寿命。
    - 使用专门的压接工具进行压接,确保压接质量。
    #

    兼容性和支持


    兼容性
    - 兼容的绝缘直径范围:2.1-3.4毫米(0.082-0.134英寸)
    - 包装数量:2000个/卷
    - 包装方式:盘式包装
    厂商支持
    - TE Connectivity 提供技术支持和服务,可通过电话+1 800 522 6752 获取帮助。
    - 产品符合多个国际标准,如UL、CE、REACH、RoHS等。
    #

    常见问题与解决方案


    常见问题
    1. 插入力过大
    - 解决方案:确保使用正确的压接工具,并检查电线尺寸是否符合要求。
    2. 提取力不足
    - 解决方案:确认锁定机构是否完全到位,必要时重新插拔一次。
    3. 接触不良
    - 解决方案:检查接触部位是否有污垢或损伤,如有必要请清洁或更换部件。
    #

    总结和推荐


    综合评估
    85033-1是一款高质量的快速断开插座,其独特的正向锁定设计和可靠的连接稳定性使它在市场上具有很强的竞争优势。适用于多种电气连接需求,特别是那些需要频繁插拔的场合。此外,其广泛的适用性和良好的兼容性也使得它成为许多应用领域的理想选择。
    推荐结论
    总体而言,强烈推荐85033-1插座用于需要高可靠性和便利性的电气连接场合。无论是汽车行业还是工业自动化设备,这款产品都能够提供卓越的性能和长久的使用寿命。

85033-1参数

参数
长*宽*高 22.1mm(长度)*7.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

85033-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85033-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 85033-1 85033-1数据手册

85033-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
