CRGP0402F10R

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 10Ω ±1% 125mW ±400ppm/℃ 0402 贴片安装 1.1mm*500μm*400μm
供应商型号: 2860949
供应商: 海外现货
标准整包数: 10

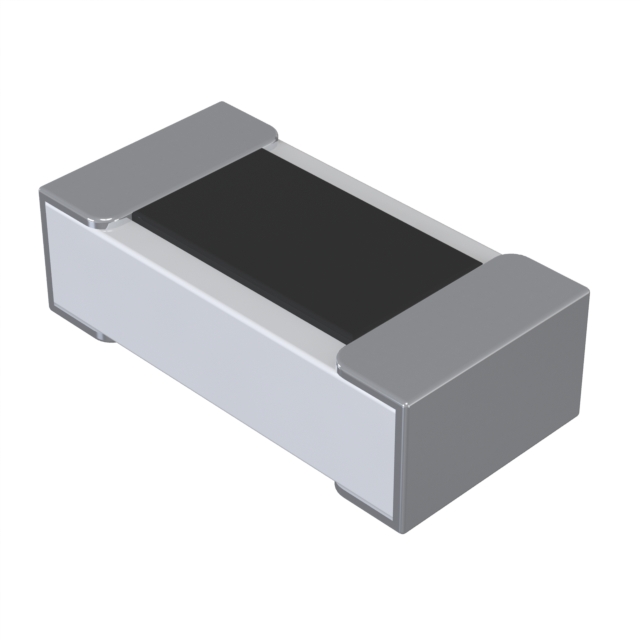

TE CONNECTIVITY 贴片电阻 CRGP0402F10R

CRGP0402F10R概述

    SMD Precision Pulse Thick Film Chip Resistor 技术手册解析

    产品简介


    TE Connectivity 引入了一款适用于大规模自动放置的表面贴装(SMD)脉冲耐受厚膜芯片电阻器。此产品适用于多种应用,包括但不限于通讯设备、汽车电子、工业自动化等。它提供了五种不同封装尺寸,可按标准E24系列提供,也可根据需求定制E96系列。

    技术参数


    | 封装类型 | 功率等级(@70°C) | 最大工作电压 | 脉冲耐受电压 | 绝缘电阻 |

    | CRGP0402 | 0.125W | 50V | 100V | ≥1,000MΩ |
    | CRGP0603 | 0.25W | 50V | 100V | ≥1,000MΩ |
    | CRGP0805 | 0.33W | 150V | 300V | ≥1,000MΩ |
    | CRGP1206 | 0.5W | 200V | 400V | ≥1,000MΩ |
    | CRGP1210 | 0.75W | 200V | 500V | ≥1,000MΩ |
    | CRGP2010 | 1.25W | 400V | 800V | ≥1,000MΩ |
    | CRGP2512 | 2W | 500V | 1000V | ≥1,000MΩ |
    其他规格:
    - 工作温度范围:-55°C 至 +155°C
    - 终端弯曲测试:≤±1%
    - 温度系数:±100PPM/°C(特定范围为±100PPM/°C至±200PPM/°C)

    产品特点和优势


    - 小巧轻便:适用于空间受限的设计。
    - 焊接技术兼容性:支持波峰焊和回流焊技术,适应不同的生产工艺。
    - 包装规格:通过Tape & Reel包装,方便自动插入。
    - 多样化的阻值选择:E24和E96系列,满足不同应用需求。
    - 优良的抗脉冲性能:能够承受高达数倍于额定电压的瞬时冲击。

    应用案例和使用建议


    在通信设备中,这类电阻器通常用于电路保护和信号调节,特别是在高频率、高速度传输的应用场景下。在实际应用中,建议进行合理的热设计,以确保其长期稳定性。例如,在高温环境下使用时,应考虑降低其功率等级以避免过热。对于高可靠性要求的应用,如医疗设备,可以考虑选用高精度型号。

    兼容性和支持


    此类电阻器具有广泛的兼容性,可与各类主流电子设备无缝集成。制造商TE Connectivity 提供全面的技术支持和服务,包括在线帮助、电话咨询及实时聊天平台。同时,他们也提供了详尽的使用指南和技术文档,以便客户更好地理解和应用这些产品。

    常见问题与解决方案


    - 问题:在焊接过程中出现虚焊。
    - 解决方案:检查焊接温度和时间设置,确保符合标准的回流焊接条件(预热温度150-180°C,90-120秒;建议焊接温度235-255°C,20-40秒;峰值温度260°C)。

    - 问题:存储期间电阻值发生变化。
    - 解决方案:确保电阻器存放在干燥、无尘环境中,温度控制在25°C ± 10°C,相对湿度60%RH ± 10%RH内。避免暴露在盐雾或腐蚀性气体中,同时防止直射阳光。

    总结和推荐


    TE Connectivity 的这款SMD Precision Pulse Thick Film Chip Resistor具备出色的小型化、高可靠性及多功能特性,特别适合对体积、性能和效率都有严格要求的应用场合。无论是消费电子产品还是高端工业设备,它的应用都非常广泛。强烈推荐在需要高性能电阻器的项目中使用这一产品。如果您有任何疑问或需要技术支持,可以直接联系TE Connectivity,获取更多帮助。

CRGP0402F10R参数

参数
电阻值 10Ω
精度 ±1%
额定功率 125mW
温度系数 ±400ppm/℃
长*宽*高 1.1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRGP0402F10R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGP0402F10R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGP0402F10R CRGP0402F10R数据手册

CRGP0402F10R封装设计

查看详情并下载
Symbol
Footprint
3D Model
