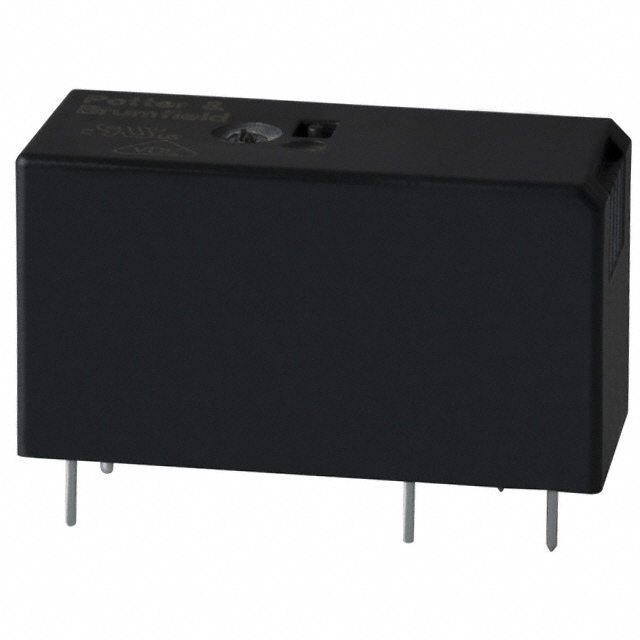

RTB14024F

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 6ms 8ms 12A 24V SPDT(1 Form C) 1.44KΩ 16.7mA 400V 24V SPDT 通孔安装 29mm*12.7mm*15.7mm
供应商型号: N-RTB14024F
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 信号继电器 RTB14024F

RTB14024F概述


    产品简介


    基本介绍
    Potter & Brumfield 的通用PCB继电器 是一款广泛应用于各种工业领域的高可靠性组件。这类继电器提供1极接触方式,额定电流分别为12A和16A,具备单极常闭(CO)或单极常开(NO)两种接触配置。凭借其出色的电气性能和环境适应能力,这些继电器被广泛用于锅炉控制、计时器、车库门控制、POS自动化系统和接口模块等领域。
    主要功能和应用领域
    - 额定电流:12A/16A
    - 接触配置:1个单极常闭(CO)或1个单极常开(NO)
    - 绝缘强度:5kV/10mm,适用于增强型绝缘要求的应用场景
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 应用范围:广泛应用于锅炉控制、定时器、车库门控制系统、POS自动化和接口模块等领域

    技术参数


    技术规格
    - 环境温度范围:85°C
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:12A/16A
    - 极限持续电流:12A/16A(UL认证为20A)
    - 最大闭合电流:25A/30A(不超过4秒,负载周期为10%)
    - 断开容量:3000VA/4000VA
    - 接触材料:AgNi 90/10
    电气特性
    - 开关频率:直流线圈360至72000次/小时
    - 操作和释放时间:8/6毫秒(直流线圈)
    - 接触弹跳时间:最大4/6毫秒(直流线圈)
    工作环境
    - 耐热范围:-40至85°C
    - 防护等级:标准版本RTII(助焊剂防护),RTIII(洗涤防护)
    - 振动耐受性:接触形式A/B(接触形式)为30至500Hz,20g/5g
    - 冲击耐受性:破坏性冲击耐受100g

    产品特点和优势


    独特功能和优势
    - 高可靠性:能够在恶劣环境中稳定工作,特别是在高温和高湿度环境下表现卓越。
    - 广泛适用性:可应用于多种不同的工业设备和自动化系统,涵盖锅炉控制、计时器、车库门控制等多个领域。
    - 高强度绝缘:采用增强型绝缘设计,确保在高压条件下安全可靠。
    - 长寿命:机械寿命超过3000万次,具有较高的耐用性和可靠性。
    - 快速响应:操作和释放时间短,提高了系统的整体效率。

    应用案例和使用建议


    典型应用场景
    - 锅炉控制:通过远程信号控制锅炉的启停,提高能源利用效率。
    - 定时器:在计时器中作为时间触发装置,用于启动或停止设备。
    - 车库门控制:在自动化车库门系统中,用于感应和控制门的开启与关闭。
    - POS自动化:在商业零售点自动化的设备中,用于控制和管理收银系统和其他自动化流程。
    使用建议
    - 环境因素考虑:在选择继电器型号时,应充分考虑工作环境的温度、湿度等因素,以确保继电器能在预期环境中正常运行。
    - 负载匹配:根据具体应用场景选择合适的额定电流和电压等级,避免过载造成损坏。
    - 安装注意事项:正确连接继电器的电源线和负载线,避免短路和过热现象。

    兼容性和支持


    兼容性
    - 与其他电子元器件的兼容性:该继电器可以与市场上主流的电子控制器和电路板兼容,方便集成到现有的系统中。
    - 制造商支持:TE Connectivity提供了详尽的技术文档和客户支持服务,帮助用户解决在安装和使用过程中可能遇到的各种问题。
    维护和支持
    - 技术支持:提供专业的技术支持团队,及时解答用户的疑问并提供故障排查指南。
    - 售后服务:拥有完善的售后服务体系,确保用户在产品生命周期内获得可靠的保障。

    常见问题与解决方案


    常见问题及解决方案
    - 问题一:如何确保继电器正常工作?
    - 解决办法:确保所有电气连接都牢固且符合规格要求,遵循正确的接线顺序,避免短路和过热现象。
    - 问题二:如何处理继电器过热问题?
    - 解决办法:检查负载电流是否超出了额定值,适当调整负载电流或更换更高功率等级的继电器。
    - 问题三:如何确认继电器的机械寿命?
    - 解决办法:参考产品数据表中的机械耐久性指标,确保在规定的操作次数内使用。

    总结和推荐


    综合评估
    Potter & Brumfield的通用PCB继电器以其卓越的性能、可靠的设计和广泛的适用性,在工业控制和自动化系统中表现出了强大的市场竞争力。它不仅能够满足大多数应用场景的需求,还具备良好的可扩展性和稳定性,使其成为众多电子工程师的首选之一。
    推荐意见
    综上所述,这款继电器是适用于多种工业自动化场景的理想选择。对于需要高度可靠和高性能解决方案的项目,强烈推荐使用Potter & Brumfield的通用PCB继电器。

RTB14024F参数

参数
直流线圈电压 24V
释放时间 6ms
线圈电流 16.7mA
线圈电阻 1.44KΩ
绝缘 -
直流开关电压 -
交流线圈电压 24V
插入损耗 -
负载电流额定值 -
交流开关电压 400V
运行时间 8ms
最大开关电流 12A
触头外形 SPDT(1 Form C)
长*宽*高 29mm*12.7mm*15.7mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装
