W93-X112-30

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 277V 3 无 30A 磁性(液力延迟) 控制杆 面板安装 46.86mm*57.15mm*63.5mm
供应商型号: TS-W93-X112-30
供应商: 海外现货
标准整包数: 1

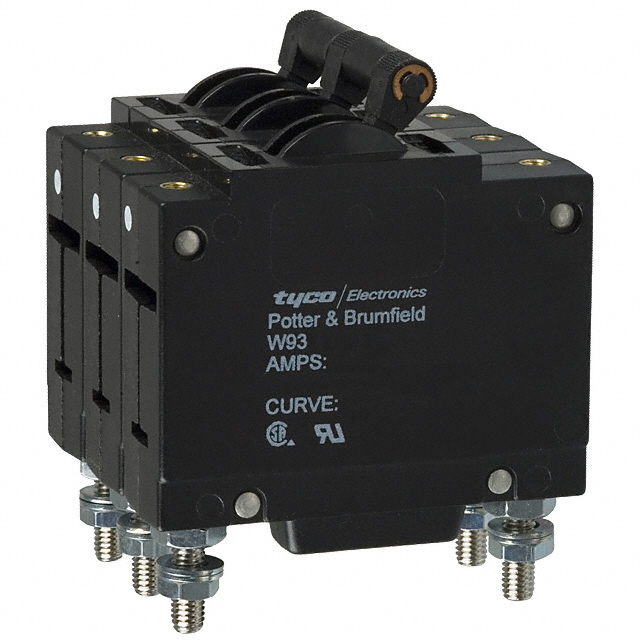

TE CONNECTIVITY 断路器 W93-X112-30

W93-X112-30概述

    # W6/W9系列磁力液压P&B断路器

    产品简介


    W6/W9系列磁力液压P&B断路器是适用于国际市场的通用型断路器。这些断路器通过了UL认证(UL1077和UL1500)、CSA认证以及VDE批准。它们具有多种电流等级,最高可达50安培,并提供快速连接或螺丝端子。这些断路器在工业环境中被广泛应用,用于保护电路免受过载和短路的影响。

    技术参数


    电气数据
    - 额定电流: 0.2至50安培
    - 分断能力: 最高2,000至5,000安培
    - 绝缘电阻: 100兆欧姆(500VDC)
    - 漏电电流: 额定电流的101%到124%(134%直流/交流)
    - 抗电强度: 50/60赫兹,1500V直流/1100V交流
    机械/环境数据
    - 工作温度范围: -40°C至+85°C
    - 湿度: 满足MIL-STD-202方法103要求
    - 冲击: 满足MIL-STD-202方法213测试条件C要求(100g@6ms)
    - 振动: 满足MIL-STD-202方法201要求(10-55Hz,0.06英寸总行程)

    产品特点和优势


    1. 多功能性: 提供多种电流等级和时间延迟曲线选项,满足不同应用场景需求。
    2. 安全性: 满足UL、CSA和VDE认证标准,确保安全可靠。
    3. 可靠性: 经过严格测试,具有高分断能力和长寿命。
    4. 易安装性: 支持螺纹安装,便于在各种面板上安装。
    5. 适用性强: 广泛应用于工业领域,如电机启动、过载保护等。

    应用案例和使用建议


    应用案例
    - 电机启动: 适合用于高起动电流的电机保护。
    - 过载保护: 可用于各种电气系统中,确保负载不超出安全范围。
    - 电路保护: 防止短路和过载导致的电路损坏。
    使用建议
    - 选择合适的电压和电流等级: 根据具体应用场景选择合适的产品型号。
    - 正确安装: 确保断路器正确安装,避免因安装不当导致故障。
    - 定期检查: 定期进行电气和机械性能检查,以确保断路器正常运行。

    兼容性和支持


    - 兼容性: 与各种工业电气设备兼容,适用于广泛的工业控制系统。
    - 技术支持: TE Connectivity提供详细的技术支持文档和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超出了断路器的额定电流,调整负载或更换更高额定值的断路器。 |
    | 分断能力不足 | 检查负载电流是否超过了断路器的分断能力,更换更高等级的断路器。 |
    | 触点接触不良 | 清洁触点并检查是否有磨损,必要时更换新的触点组件。 |

    总结和推荐


    W6/W9系列磁力液压P&B断路器凭借其高性能、高可靠性以及广泛的应用场景,是工业领域的理想选择。它们的安全认证、多功能性以及易于安装的特点使其在市场上具备很强的竞争优势。我们强烈推荐这一系列产品用于各种工业控制和保护应用。

W93-X112-30参数

参数
执行器类型 控制杆
额定电流 30A
极数 3
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 磁性(液力延迟)
长*宽*高 46.86mm*57.15mm*63.5mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W93-X112-30厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W93-X112-30数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W93-X112-30 W93-X112-30数据手册

W93-X112-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
