2-1462038-0

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, 线圈电压4.5V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: JY-2-1462038-0
供应商: 云汉优选
标准整包数: 1

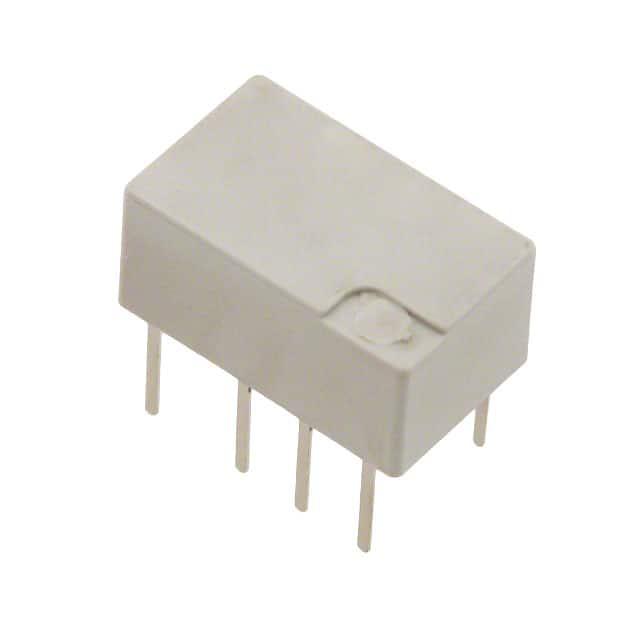

TE CONNECTIVITY 信号继电器 2-1462038-0

2-1462038-0概述


    产品简介


    AXICOM IM Relay 是一种紧凑型信号继电器,采用薄型设计(10x6mm)和低轮廓(5.65mm),占用最小板面积(60mm²)。它适用于多种应用场合,如电信设备、接入和传输设备、光网络终端、调制解调器、办公和商业设备、消费电子产品、测量和测试设备、工业控制、医疗设备及暖通空调系统(HVAC)。

    技术参数


    关键参数如下:
    - 尺寸和重量:
    - 高度:5.65mm(±0.20mm)
    - 宽度:6.00mm(±0.08mm)
    - 长度:10.00mm(±0.08mm)
    - 重量:最大0.75克
    - 切换电流和电压:
    - 切换电流:2A/5A
    - 切换功率:60W/62.5VA
    - 切换电压:220VDC/250VAC
    - 电气特性:
    - 线圈电压范围:1.5至24VDC
    - 线圈版本:标准、高敏感、超敏感和双稳态
    - 线圈功率:100mW至200mW(不同线圈型号)

    - 工作环境:
    - 工作温度范围:-40°C至+85°C
    - 振动和冲击:在功能性条件下可承受20g振动(10至500Hz),半正弦波冲击可达50g(11ms)
    - 电寿命:
    - 机械耐久性:典型1亿次操作
    - 电气寿命(接触点):接触应用下的最小2.5x10^6次操作

    产品特点和优势


    AXICOM IM Relay 的主要特点是其紧凑的设计、低功耗和高可靠性。具体优势包括:
    - 低功耗:标准线圈版本仅为140mW,高敏感和超敏感版本分别降低至100mW和50mW。
    - 高可靠性和耐用性:初始绝缘强度高达1000Vrms(根据不同型号变化),电气耐久性出色,接触电阻小于50mΩ。
    - 环境适应性强:能够承受宽泛的工作温度范围,并且具备高振动和冲击抗性。

    应用案例和使用建议


    AXICOM IM Relay 广泛应用于电信、工业自动化等领域。例如,在电信设备中,它可以用于控制电路的接通和断开;在工业自动化中,它可以用于机器控制和监控系统。对于用户来说,建议在安装前仔细检查继电器的物理尺寸以确保与现有电路板兼容。此外,定期进行电气性能检测以确保长期稳定运行是十分必要的。

    兼容性和支持


    AXICOM IM Relay 设计为兼容各种常见的PCB组装工艺。支持的封装形式包括通孔(THT)和表面贴装(SMT),并提供了详细的引脚分配和安装指南。制造商提供技术支持,可以通过官方网站获取最新的产品规格和技术文档。产品符合RoHS、REACH等环保标准,并且含有SF6(六氟化硫)以增强电介质强度。

    常见问题与解决方案


    常见问题:
    1. 接触电阻过高:可能是因为接触面污染或者氧化。建议清洁接触面并重新设定继电器。
    2. 释放时间过长:可能是由于线圈电压不足。确保供电电压在指定范围内,并且线圈连接正确。
    解决方案:
    - 使用适当工具清理接触面并重新设定继电器。
    - 检查供电电压并确保线圈正确连接。

    总结和推荐


    AXICOM IM Relay 在尺寸、功耗、电气特性和机械耐久性方面表现出色,适用于多种应用场景。其紧凑设计和高效性能使其成为工业自动化和电信领域的理想选择。鉴于其广泛的适用性和高可靠性,强烈推荐在需要高性能和高可靠性的项目中使用此产品。如果您对产品有任何疑问,建议联系TE Connectivity获取进一步的技术支持。

2-1462038-0参数

参数
运行时间 3ms
负载电流额定值 -
交流线圈电压 -
直流线圈电压 4.5V
最大开关电流 2A
交流开关电压 250V
直流开关电压 220V
绝缘 -
线圈电阻 203Ω
插入损耗 -
触头外形 DPDT(2 Form C)
释放时间 3ms
线圈电流 22.2mA
长*宽*高 10mm*5.7mm*5.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

2-1462038-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1462038-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 2-1462038-0 2-1462038-0数据手册

2-1462038-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
