首页  >  产品百科  >  2842142-6

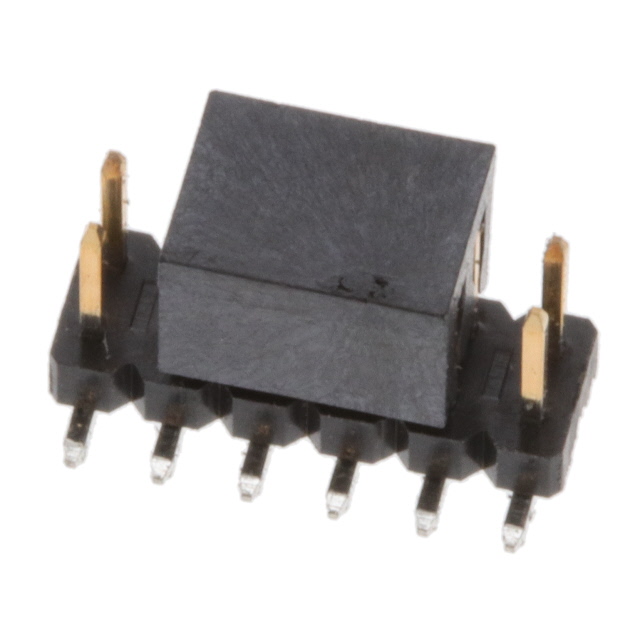

2842142-6

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.0mm间距12p双排排针 板对板连接器, AMPMODU系列, 直角, 表面
供应商型号: N-2842142-6
供应商: 云汉优选
标准整包数: 450
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842142-6

2842142-6概述

    AMPMODU 2 mm Breakaway Headers 技术手册解析

    产品简介


    TE Connectivity (TE) 的 AMPMODU 2 mm 系列连接器提供多种可靠的板对板和线对板解决方案。这些 2 mm 引脚占用的电路板空间比标准 2.54 mm(0.100 英寸)中心线少 38%,允许客户在其板上构建更多功能。我们的断开式引脚可与其他主要品牌插座互配,适用于自动表面贴装、通孔回流焊接和传统通孔安装等多种PCB组装方式。产品系列包括单排和双排选项,垂直和直角方向,提供管状和带状包装,以满足不同的产品处理系统需求。

    技术参数


    - 材料
    - 镀层:30 µ”(0.76 µm)金,15 µ”(0.38 µm)金,4 µ”(0.1 µm)金镀层,锡
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境:UL94 V0,低卤素,操作环境等级III
    - 规格
    - 产品规范:108-64040
    - 应用规范:114-64040
    - RoHS 和 REACH 符合性
    - UL认证待定
    - VDE认证
    - 电气特性
    - 最大电流:2A
    - 耐电压:650VAC
    - 工作电压:125VDC 或 125VAC RMS
    - 机械特性
    - 操作温度:锡镀层 -40°C 至 105°C;金镀层 -40°C 至 125°C
    - 可焊性:最高260°C回流焊
    - 振动:无大于1微秒的电气中断

    产品特点和优势


    - 在电路板上的空间节省高达38%,使设计者可以在更小的空间内实现更多的功能。
    - 支持自动化表面贴装和通孔回流制造工艺,提高效率并降低成本。
    - 与市场上其他主要品牌的插座互配,提供广泛的兼容性。

    应用案例和使用建议


    - 应用于PLC/IO设备、伺服驱动器、物料搬运设备、楼宇和家庭自动化、工业控制、机器人、测试仪器等。
    - 对于需要高密度和可靠连接的应用,选择此系列连接器是一个明智的选择。
    - 在使用过程中,确保连接器正确插入,避免过度弯曲尾部,防止损坏。

    兼容性和支持


    - 断开式引脚可与市场上其他主要品牌插座互配。
    - 厂商提供广泛的配套支持和服务,包括产品培训、设计指导和技术支持。

    常见问题与解决方案


    - 问题:连接器插入时出现困难。
    - 解决方法:检查插针和插座是否清洁且无损坏,必要时请重新拔插。
    - 问题:电流超出额定值。
    - 解决方法:根据实际需求选择合适的电流等级,并保证负载不超过最大额定值。
    - 问题:振动条件下连接松动。
    - 解决方法:定期检查连接部位是否有松动现象,及时紧固螺丝或其他固定装置。

    总结和推荐


    AMPMODU 2 mm 系列连接器以其紧凑的设计、高效的成本效益和广泛的兼容性在市场上具有显著的优势。特别是对于需要在有限空间内实现多功能集成的应用场景,这些连接器是理想的选择。总体而言,这些产品不仅能够满足工业应用的需求,而且具备良好的稳定性和可靠性。因此,我们强烈推荐使用这些连接器来提升您的电子产品的整体性能。

2842142-6参数

参数
防护等级 -
额定电流 2A
触头镀层厚度 - 配接 100nm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
间距-配接 2mm
针脚数 12pin
颜色 黑色
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2842142-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842142-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842142-6 2842142-6数据手册

2842142-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 1.06 ¥ 9.01
900+ $ 1.0094 ¥ 8.5799
1800+ $ 0.9792 ¥ 8.3232
4500+ $ 0.969 ¥ 8.2365
5400+ $ 0.8976 ¥ 7.6296
10800+ $ 0.8466 ¥ 7.1961
库存: 450
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 4054.5
直接购买
加入购物车
