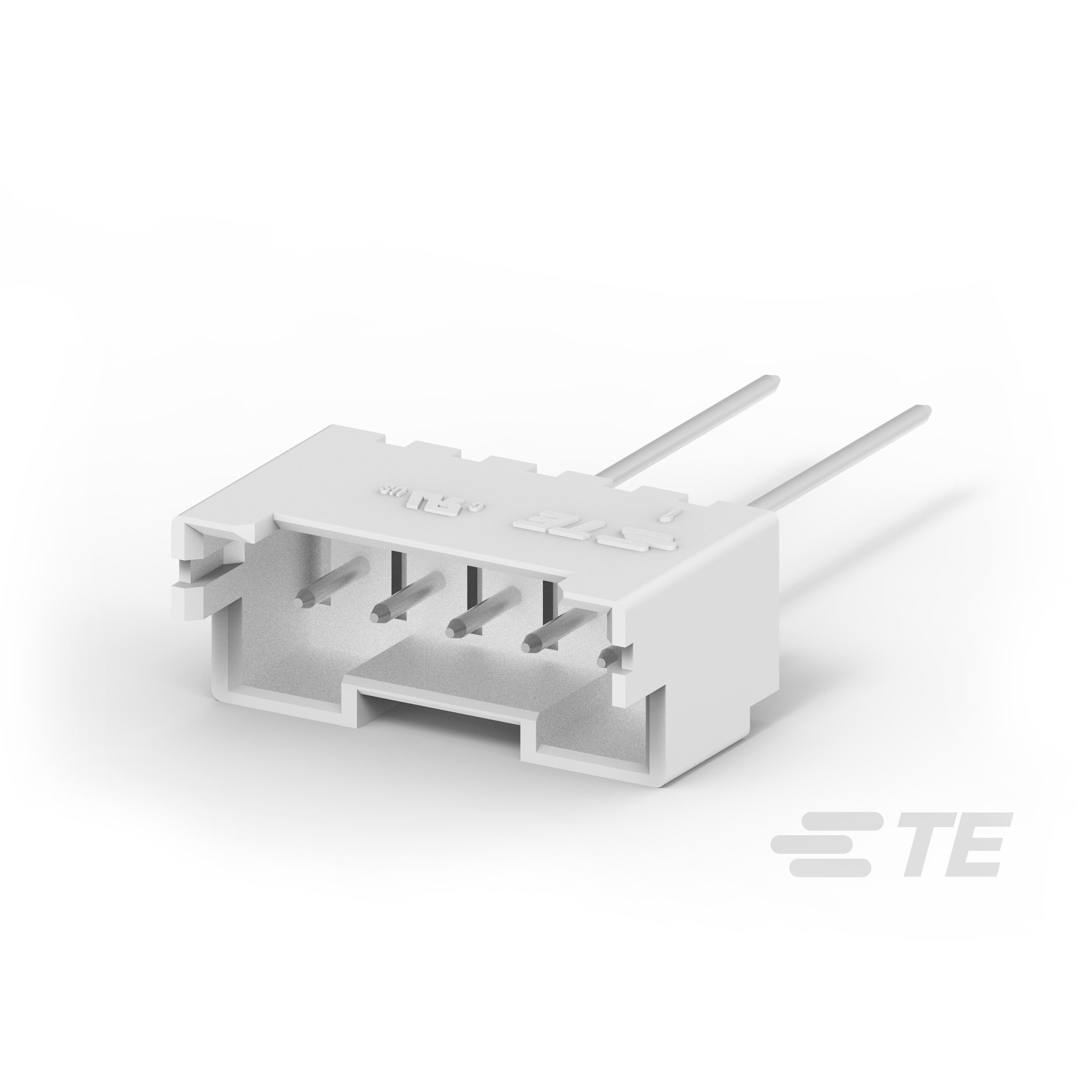

2299683-5

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 焊盘 5pin 4.2A 锡 通孔安装
供应商型号: JY-2299683-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 2299683-5

2299683-5概述

    电子元器件产品技术手册:经济型2.5mm电源连接器

    产品简介


    本技术手册详细介绍了TE Connectivity(以下简称TE)提供的Economy Power (EP) 2.5系列接触器、插头和插座外壳以及垂直和直角引脚座。这些部件主要用于电线到电线和电线到板子的互连应用。该系列产品具有可靠的机械和电气性能,广泛应用于各种工业自动化、通讯设备和消费电子产品中。

    技术参数


    - 接触器
    - 接触器由绝缘筒、导线筒和稳定筒组成。
    - 插头和插座外壳:单行或双行设计,支持2至40个位置。
    - 接触器插入外壳后,终端位置保证器(TPA)确保所有接触器完全插入并防止退缩。

    - 插头和插座外壳
    - 用于电线到电线和电线到板子的连接。
    - 尺寸范围:单行插座2到15个位置,双行插座8到40个位置。
    - 插座外壳带锁定斜坡和锁片,确保正确的安装深度。
    - 垂直和直角引脚座
    - 用于连接插头和插座外壳。
    - 单行和双行设计,适用于通过孔和表面贴装技术(SMT)。
    - 材料与环境要求
    - 外壳采用阻燃尼龙材料,符合UL 94 V-0标准。
    - 接触器采用铜合金材料。
    - 工作温度范围:-40°C 至 105°C。


    产品特点和优势


    - 可靠性和稳定性:通过TPA确保接触器的完全插入,提升连接可靠性。
    - 灵活性:提供多种配置,支持2至40个位置的选择。
    - 易于安装:直观的插拔设计和清晰的安装说明,便于快速组装。
    - 宽泛的应用范围:适用于广泛的行业和设备,如工业自动化、通信设备、消费电子产品等。

    应用案例和使用建议


    - 工业自动化:在机器人手臂的传感器模块中使用EP 2.5接触器,确保稳定的信号传输。
    - 消费电子产品:在笔记本电脑或智能手机的内部电路板连接中使用EP 2.5接触器,提高产品的耐用性和可靠性。
    使用建议:
    - 在安装过程中,严格按照手册中的指示操作,确保每个接触器正确插入并锁定。
    - 定期检查连接器的状态,确保长期使用的稳定性。

    兼容性和支持


    - 兼容性:EP 2.5接触器与同系列的插头和插座外壳完全兼容。
    - 支持:通过本地的TE代表获取技术支持,访问官网www.te.com下载最新版本的技术文档。

    常见问题与解决方案


    - 问题一:如何确保接触器完全插入?
    - 解决方案:插入接触器时,需听到和感觉到“咔嚓”声,轻轻拉回导线以确保接触器牢固固定。
    - 问题二:如何处理接触器的弯曲变形?
    - 解决方案:使用提供的工具按正确的方式压接接触器,避免过度弯曲。若已发生弯曲,可以尝试重新压接或更换新的接触器。

    总结和推荐


    综述:EP 2.5系列连接器以其高可靠性和广泛的适用性成为众多设备的理想选择。通过详细的安装指南和技术支持,确保用户能够顺利使用这些产品。无论是工业应用还是消费电子领域,EP 2.5连接器都是值得信赖的选择。
    推荐:鉴于其卓越的性能和广泛的兼容性,我们强烈推荐此产品给需要高质量电线到电线或电线到板子互连的客户。

2299683-5参数

参数
颜色 -
端接 焊盘
额定电流 4.2A
外壳材料 -
针脚数 5pin
触头镀层 - 配接
类型 Header,Latch Holder
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2299683-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2299683-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2299683-5 2299683-5数据手册
