8-320565-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 蓝色圆形端子 绝缘端子, PIDG系列, M4螺栓, 0.171in内环直径, 最大线规2.6mm²
供应商型号: 8-320565-1
供应商: 国内现货
标准整包数: 50
TE CONNECTIVITY 端子 - 环形端子 8-320565-1

8-320565-1概述


    产品简介

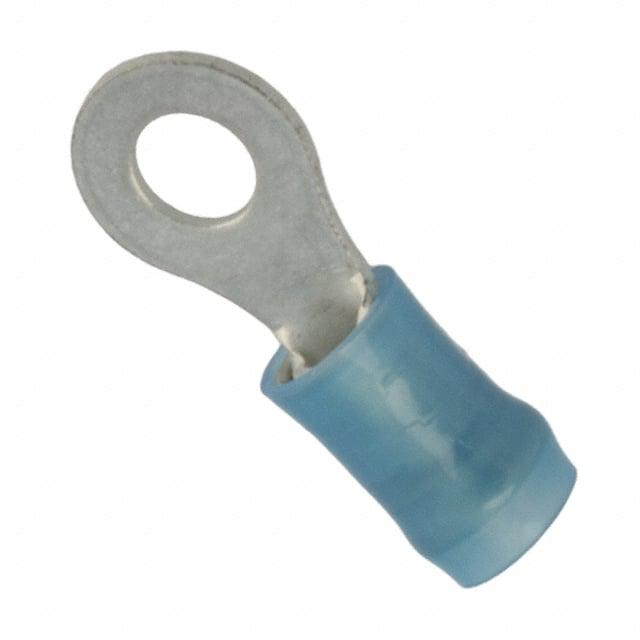

    本文介绍的是8-320565-1型号的封闭式环舌端子,该产品适用于导线截面积为16至14 AWG的铜质导线。它具有M4和#8安装孔径,特别适用于电气连接和布线系统中,适用于工业控制、建筑自动化及电力传输等多个应用领域。

    技术参数


    - 导线尺寸:16至14 AWG
    - 安装孔径:M4 / #8
    - 接线端直径:4.34毫米(0.171英寸)
    - 接线端厚度:0.79毫米(0.031英寸)
    - 绝缘直径范围:2.92至4.31毫米(0.115至0.17英寸)
    - 绝缘支持材料:部分绝缘
    - 电气特性:电压等级300伏
    - 温度范围:105°C(221°F)
    - 重量:1.114克
    - 适用的电缆材质:铜
    - 镀层材料:锡

    产品特点和优势


    该封闭式环舌端子的主要优势在于其高可靠性和耐用性。其独特的封闭式结构使其能够提供更好的机械稳定性,确保电气连接的安全性和可靠性。此外,产品还具备部分绝缘的设计,可以有效避免电气短路的风险,适合于多种严苛的工作环境。

    应用案例和使用建议


    - 应用案例:这种端子广泛应用于电动工具、建筑自动化系统、电机控制面板等领域。例如,在大型建筑项目中,这些端子被用于主配电盘的连接,确保系统的稳定运行。
    - 使用建议:在安装过程中,需要确保绝缘层正确压入端子,以达到最佳的电气接触效果。同时,保持接线端和安装孔的清洁,防止灰尘和湿气影响电气连接的稳定性。

    兼容性和支持


    - 兼容性:本产品可与各种符合相同规格的电气设备和部件兼容,确保系统的稳定性和互换性。
    - 支持和服务:如有任何技术问题或支持需求,您可以拨打TE的客户服务热线+1 800 522 6752进行咨询,或者访问TE官方网站获取更多文档和技术资料。

    常见问题与解决方案


    1. 问题:安装后发现端子未完全压合。
    - 解决办法:检查压接工具是否正确设置,并确保使用正确的工具进行操作。重新安装端子并检查压接效果。
    2. 问题:发现端子的电气接触不良。
    - 解决办法:检查导线是否正确插入并完全压入端子内,必要时重新安装端子,确保导线与端子的良好接触。
    3. 问题:端子的表面出现腐蚀。
    - 解决办法:检查工作环境湿度和温度,确保在干燥、通风良好的环境中存放端子。必要时使用防潮包装袋保护端子。

    总结和推荐


    综上所述,8-320565-1型号的封闭式环舌端子是一款设计精良、性能稳定的电气连接件。其高可靠性、耐久性和部分绝缘设计使其成为众多应用场景的理想选择。强烈推荐此产品用于各类电气工程和工业控制领域,尤其是在要求高性能和可靠性的场合。

8-320565-1参数

参数
长*宽*高 21.82mm*8.71mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
