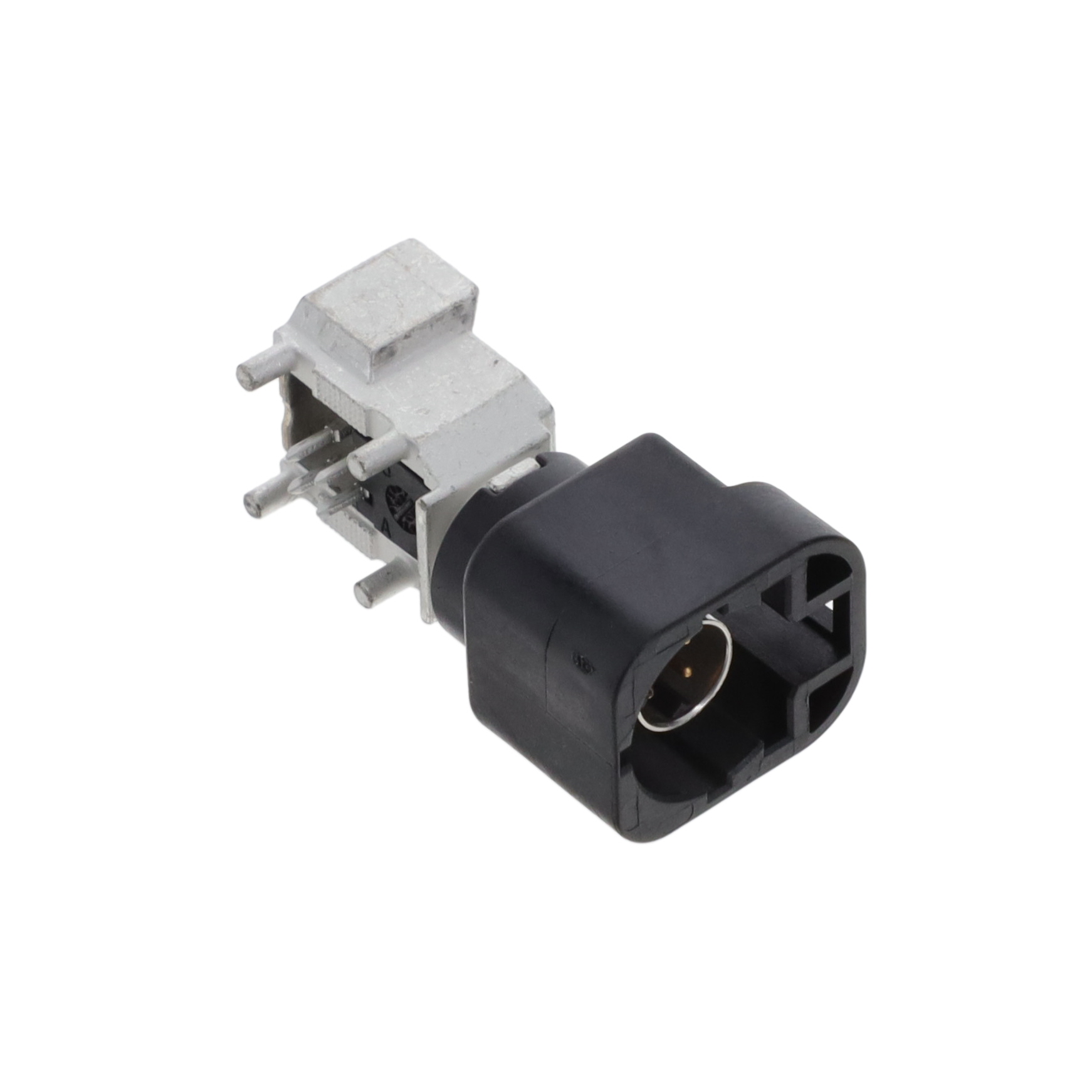

2286546-1

厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Male Pin,Plug 3A 焊接安装,通孔安装
供应商型号: 17-2286546-1TR-ND
供应商: Digi-Key
标准整包数: 300
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2286546-1

2286546-1概述

    # 高性能HSD连接器技术手册

    产品简介


    本产品是一款高性能的HSD(High Speed Data)连接器,专门设计用于高速数据传输和信号完整性要求极高的应用场合。它采用90度直角设计,具有高度可靠性和卓越的电气性能,广泛应用于通信设备、服务器、汽车电子、工业自动化等领域。HSD连接器通过TE Connectivity的技术标准规范,确保在复杂环境中稳定运行。

    技术参数


    以下是该HSD连接器的关键技术参数和规格:
    | 参数名称 | 规格值 |

    | 接触电阻 | ≤5 mΩ |
    | 插拔寿命 | ≥1000次 |
    | 工作温度范围 | -40°C至+85°C |
    | 工作电压 | ≤100V |
    | 最大电流容量 | 每通道2A |
    | 接触对数量 | 9对 |
    | 外壳材料 | CuZn37(镀锡) |
    | 接触针材料 | CuSn4(镀金,接触部分镀镍) |
    | 防护等级 | IP54 |
    | 质量重量 | 6.7克至7.0克 |

    产品特点和优势


    1. 高可靠性:插拔次数超过1000次,确保长期使用中的稳定性。
    2. 高速传输:支持高达2A的电流容量,适用于高带宽需求。
    3. 优越的信号完整性:低接触电阻和卓越的屏蔽效果。
    4. 抗恶劣环境:工作温度范围宽,满足各种严苛环境下的应用需求。
    5. 多样化配色:提供多种颜色选择,便于区分和分类管理。

    应用案例和使用建议


    应用案例
    - 服务器背板互连:用于高性能计算服务器的数据交换。
    - 车载娱乐系统:实现车内多屏互动及信息娱乐系统的无缝连接。
    - 工业控制设备:支持工业自动化过程中的快速数据交换。
    使用建议
    1. 在安装时,请确保插座和插头的匹配性,避免错误插入。
    2. 定期检查连接器是否清洁,必要时进行清洗以保持良好的电接触。
    3. 在高温或潮湿环境下使用时,注意额外的防护措施。

    兼容性和支持


    该HSD连接器可与TE Connectivity提供的相关配件完美匹配,包括屏蔽帽、保护套管等。同时,TE Connectivity提供了详尽的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入困难 | 确保连接器与插座完全对齐 |
    | 接触不良 | 检查是否有污垢或腐蚀 |
    | 连接器损坏 | 更换新的连接器并遵循正确的安装步骤 |

    总结和推荐


    综上所述,这款HSD连接器以其卓越的性能、可靠的品质和广泛的适用性,在高速数据传输领域具有显著的竞争优势。对于需要高速、高稳定性的应用场景,我们强烈推荐使用此款连接器。无论是研发阶段还是批量生产,它都能为您的项目带来可靠的支持。
    希望本文能为您提供全面的信息和实用的指导。如果您有任何进一步的需求或疑问,请随时联系我们的技术支持团队。

2286546-1参数

参数
排数 -
触头镀层厚度 - 配接 -
间距-配接 -
触头镀层 - 配接 -
颜色 -
额定电流 3A
针脚数 -
防护等级 -
类型 Latch Lock,Male Pin,Plug
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 卷带包装
