104078-9

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 1.27mm 2 24pin 1A 760nm 金 黑色 通孔安装 16.35mm(长度)*5.02mm(高度)
供应商型号: 104078-9
供应商: Master
标准整包数: 5

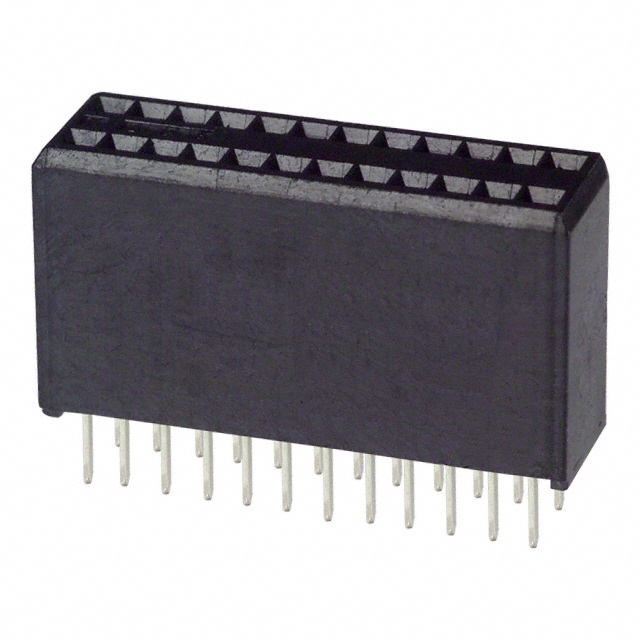

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 104078-9

104078-9概述


    产品简介


    本产品是一款垂直安装的双排AMPMODU System 50插接件组装组件。该组件主要用于电子设备内部电路板之间的信号传输和连接,广泛应用于计算机、通信设备、工业自动化控制系统等多个领域。

    技术参数


    - 尺寸规格:高度(H)为8.89mm ± 0.08mm;宽度(W)为5.03mm ± 0.05mm;长度(L)为2.54mm ± 0.05mm;针脚直径为1.27mm ± 0.05mm。
    - 针脚间距:相邻针脚之间距离为1.27mm ± 0.05mm。
    - 针脚镀层:接触点采用0.76μm金镀层,焊点采用3.81μm锡铅镀层,底层镍厚至少1.27μm。
    - 工作温度范围:-40°C到+85°C。
    - 材料:外壳采用UL94 V-O等级的黑色LCP材料;接触点采用铜合金材料。
    - 其他特性:针脚采用通孔技术(PTH),针脚中心距为2.54mm ± 0.05mm;针脚与针脚之间的空间(B)尺寸可调。

    产品特点和优势


    - 高密度设计:紧凑的结构设计使得此组件可以安装更多的针脚,提高空间利用率。
    - 优异的电气性能:金镀层和锡铅镀层的使用提升了组件的导电性能,使其适用于高速数据传输场合。
    - 优良的机械强度:坚固的材料和精密的设计保证了组件在各种环境下长期稳定工作。
    - 广泛的适用性:适应多种应用环境和应用场景,是高性能电子设备的理想选择。

    应用案例和使用建议


    - 应用场景:这款插接件常用于工业自动化控制系统中,例如PLC(可编程逻辑控制器)输入输出模块、传感器接口、以及其他需要密集布线的电子设备。
    - 使用建议:在安装时应注意正确安装方向,确保插接件与PCB板(印刷电路板)对齐,以避免错误连接导致短路。此外,建议在焊接过程中控制好温度,以防止过热损坏组件。

    兼容性和支持


    - 兼容性:该插接件符合行业标准,可以与市面上大多数同类产品兼容。对于具体型号的适配情况,用户可根据实际需求选择合适的产品系列。
    - 支持与维护:TE Connectivity公司提供全面的技术支持和售后服务。对于任何技术问题或需求,用户可通过官方渠道联系客服寻求帮助。

    常见问题与解决方案


    - 问题1:插接件在长时间使用后出现松动现象。
    - 解决方案:检查是否安装得当,如安装正确但仍有问题,建议重新焊接或更换新的插接件。
    - 问题2:焊接后发现部分针脚无法正常插入PCB板孔中。
    - 解决方案:检查针脚与PCB板孔的对齐情况,确保无偏差后再进行焊接。
    - 问题3:插接件插入PCB板后出现信号干扰问题。
    - 解决方案:检查接地情况,确保所有接地连接良好。如果问题依旧,考虑增加滤波措施以减少干扰。

    总结和推荐


    总体而言,这款垂直安装的双排AMPMODU System 50插接件组装组件具有高密度设计、优异的电气性能和良好的机械强度,能够满足各种应用场景的需求。对于需要密集布线的高要求电子设备来说,它是一个可靠且高效的解决方案。我们强烈推荐这款产品用于您的下一个项目。

104078-9参数

参数
排数 2
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
触头镀层 - 配接
额定电流 1A
类型 Push-Pull,Receptacle
针脚数 24pin
间距-配接 1.27mm
长*宽*高 16.35mm(长度)*5.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

104078-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

104078-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 104078-9 104078-9数据手册

104078-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.8947 ¥ 107.2141
100+ $ 12.2908 ¥ 100.649
250+ $ 12.1009 ¥ 99.0939
528+ $ 6.3933 ¥ 52.3548
1056+ $ 4.3994 ¥ 36.0263
1584+ $ 4.3044 ¥ 35.2488
2112+ $ 4.3044 ¥ 35.2488
库存: 56
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 536.07
