2823076-4

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 1 4pin 2A 3μm 锡 通孔安装
供应商型号: Q-2823076-4
供应商: 期货订购
标准整包数: 8160

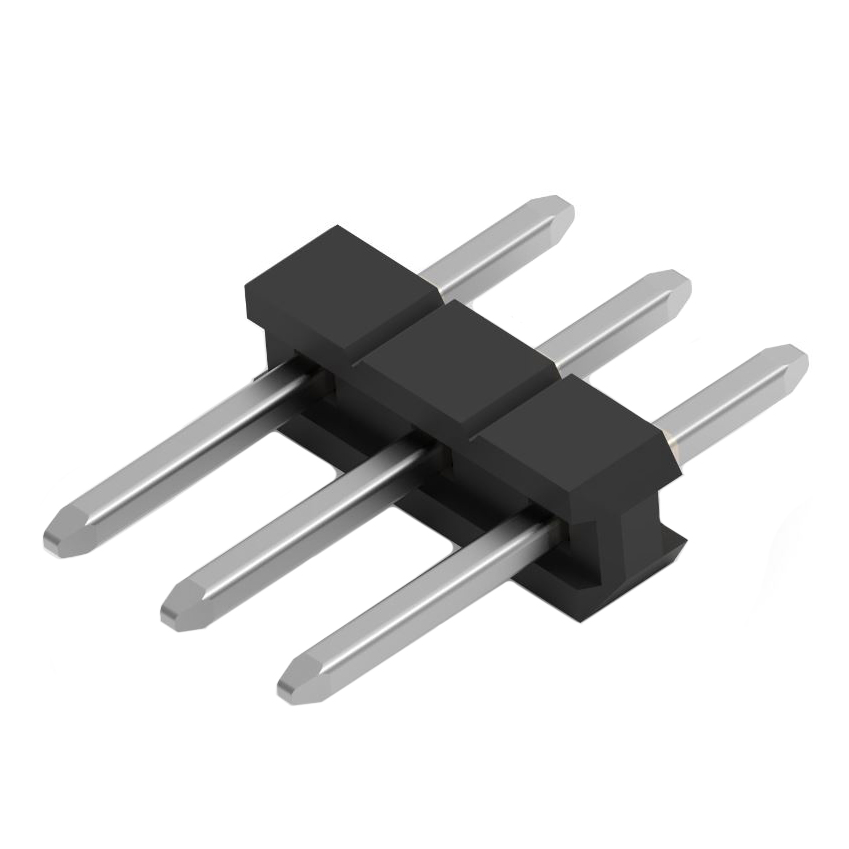

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2823076-4

2823076-4概述

    AMPMODU 2 mm Breakaway Headers 技术手册

    1. 产品简介


    TE Connectivity (TE) 的 AMPMODU 2 mm 系列连接器是为板对板和线对板解决方案提供广泛可靠的连接器。这些 2 mm 插座相较于标准的 2.54 mm(0.100")中心线在印刷电路板上节省了 38% 的空间,使得客户能够在其板上实现更多的功能。这种插头可以与市场上其他主要品牌的插座互配,提供了多种自动化表面贴装、通孔回流焊接和传统通孔安装的选择,满足不同的印刷电路板组装需求。

    2. 技术参数


    - 材料
    - 镀层:30 µ”(0.76 µm)金、15 µ”(0.38 µm)金、4 µ”(0.1 µm)金镀层、锡
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境:UL94 V0、低卤素;工作环境等级III
    - 规格
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH标准
    - UL认证正在申请中
    - VDE认证
    - 电气特性
    - 电流容量:最大2A
    - 绝缘耐压:650VAC
    - 工作电压:125VDC或125VAC RMS
    - 机械特性
    - 操作温度范围:锡镀件为-40°C至105°C,金镀件为-40°C至125°C
    - 可焊性:可承受高达260°C的回流焊
    - 振动:无超过1微秒的电中断

    3. 产品特点和优势


    - 空间节约:节省38%的PCB板空间,允许更多功能集成。
    - 成本效益:适合自动表面贴装和通孔回流焊接制造的应用,高效且经济。
    - 兼容性:可与其他品牌插座互配,提供广泛的接口选择。

    4. 应用案例和使用建议


    - 应用领域:PLC/IO设备、伺服驱动器、物料处理设备、楼宇及家庭自动化系统、工业控制、机器人、测试仪器。
    - 使用建议:对于需要高密度安装的应用,可以选择垂直表面安装版本以最大化空间利用。对于振动环境下使用的产品,应注意测试其可靠性并进行适当的固定措施。

    5. 兼容性和支持


    - 兼容性:与市场上其他主流品牌的插座兼容。
    - 支持:TE Connectivity提供技术支持和维护服务,确保产品的可靠性和稳定性。

    6. 常见问题与解决方案


    - Q1: 为什么电流容量只有2A?
    - A1: 这是为了保证连接器的安全性和可靠性,避免过载带来的风险。
    - Q2: 如何判断产品是否适合高温环境?
    - A2: 查看产品规格中的操作温度范围,确认其是否符合应用环境的要求。

    7. 总结和推荐


    综合评估:AMPMODU 2 mm 插头凭借其紧凑的设计、卓越的电气性能和高可靠性,在工业应用中具有显著的优势。特别适用于需要高密度和多功能集成的场合。因此,强烈推荐在类似需求的项目中使用。
    本文基于TE Connectivity提供的AMPMODU 2 mm 系列连接器技术手册编写,涵盖了产品介绍、技术参数、应用案例和常见问题解答等内容,旨在帮助工程师和技术人员更好地了解和使用该产品。

2823076-4参数

参数
触头镀层 - 配接
间距-配接 2mm
针脚数 4pin
防护等级 -
触头镀层厚度 - 配接 3μm
排数 1
颜色 -
额定电流 2A
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
包装方式 管装

2823076-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2823076-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2823076-4 2823076-4数据手册

2823076-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8160+ ¥ 1.9038
81600+ ¥ 1.8713
库存: 816000
起订量: 8160 增量: 8160
交货地:
最小起订量为:8160
合计: ¥ 15535
