2213188-4

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Card Edge Inverted Through Board HDR 2 POS 3.3mm Solder ST SMD T/R
供应商型号: JY-2213188-4
供应商: 云汉优选
标准整包数: 1

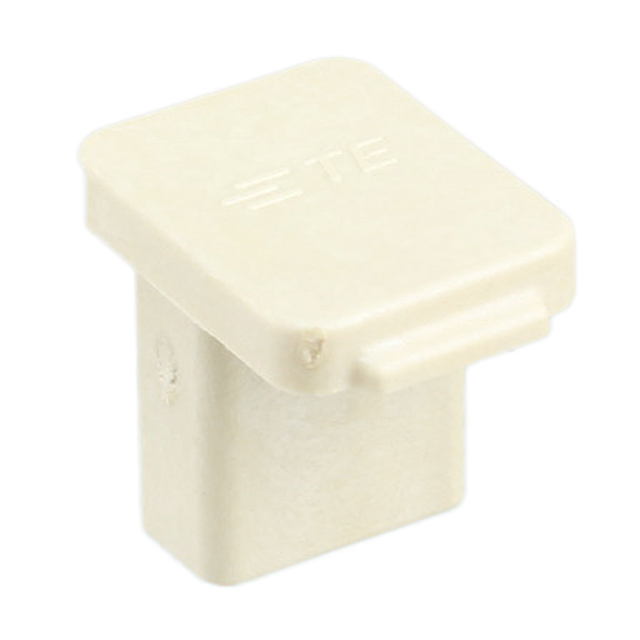

TE CONNECTIVITY 固态照明连接器 2213188-4

2213188-4概述


    产品简介


    ITB(Inverted Thru Board)连接器是一款专为表面安装设计的电子元件,适用于多种电路板和LED灯具。该连接器通过表面贴装技术(SMT)同时安装在印刷电路板(PCB)上,无需额外工序。此外,该连接器有带盖和不带盖两种款式,带盖高度为1.90毫米,不带盖高度为1.55毫米,这有助于减少对LED灯的光线遮挡。该系列连接器可用于倒装卡边缘和倒插接线的终端,提供灵活且高效的电气连接解决方案。

    技术参数


    - 机械参数
    - 倒装卡边缘终端
    - 接受1.0毫米或1.6毫米驱动板。
    - 极性键控功能选项提供了额外的保留力。
    - 最多可承受5次插拔循环。
    - 倒插接线终端
    - 可用于18 AWG绞线和18-22 AWG实心线或预焊接线的插接。
    - 插接深度为1毫米,以适应导线绝缘保护筒。
    - 单次插入即完成配接。
    - 电气参数
    - 工作电压:400 VAC / VDC
    - 工作电流:
    - 倒装卡边缘及18-22 AWG插接:3A
    - 24-26 AWG插接:2A
    - 工作温度:-20°C 至 130°C
    - 爬电距离和电气间隙:3毫米(接触与金属芯印刷电路板基板)
    - 材料
    - 外壳和盖子:采用UL 94 V-0级耐高温热塑性塑料。
    - 触点:镀镍铜合金并覆有锡层。
    - 标准和规范
    - UL 1977
    - CSA Std. C22.2 No. 182.3

    产品特点和优势


    1. 高集成度:可以在同一过程中与其它电子设备一起表面安装,从而减少了工艺步骤。
    2. 空间效率:低外形设计,具有带盖和不带盖两种选择,最小化了占用空间。
    3. 稳定性:表面安装保持件提供稳定性,保证驱动板的可靠对接和断开。
    4. 便于自动化:平坦顶部设计允许真空拾取,方便自动化装配。
    5. 环保包装:采用卷带式包装,适合高速SMT加工。
    6. 安全设计:提供触感安全盖,防止触电危险。

    应用案例和使用建议


    应用案例
    ITB连接器广泛应用于LED照明系统,例如:
    - 射灯:在各种角度的射灯中,提供可靠的电源连接。
    - 轨道灯:提供高效稳定的电力传输,适用于商业和家庭环境。
    - 筒灯:适合于装饰性和功能性照明,如天花板嵌入式照明。
    使用建议
    - 环境温度控制:确保工作环境温度不超过130°C,以避免过热损坏。
    - 正确接线:根据不同型号选择合适的接线方式和导线规格,确保稳定可靠的连接。
    - 定期检查:对于长时间运行的应用场合,建议定期进行维护检查,确保连接器的良好状态。

    兼容性和支持


    ITB连接器的设计使其能够与其他电子元件或设备良好兼容。厂商提供详尽的技术支持和维护服务,以确保客户在安装和使用过程中的顺利体验。有关详细的技术文档和用户指南可在制造商官网获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装时接触不良 | 确认安装前清洁PCB上的焊盘,并正确对齐连接器。 |
    | 导线接头处出现松动 | 检查导线接头是否牢固,并确保绝缘材料适当覆盖。 |
    | 长时间使用后性能下降 | 定期清理连接器上的灰尘和污垢,避免因环境因素影响其性能。 |

    总结和推荐


    ITB连接器以其高集成度、空间效率和稳定的电气性能,在LED照明和其他电子产品中展现出显著的优势。其独特的功能使其成为众多应用场合的理想选择。考虑到其广泛的应用范围和强大的技术支持,我们强烈推荐这一系列的连接器产品。

2213188-4参数

参数
长*宽*高 8.3mm*11.3mm*9.6mm
安装方式 底座安装,板安装,贴片安装
零件状态 在售
包装方式 盒装,卷带包装

2213188-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2213188-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 2213188-4 2213188-4数据手册

2213188-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
