7-534998-6

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2.54mm 2 52pin 2A 760nm 金 黑色 通孔安装 66.04mm(长度)*5.03mm(高度)
供应商型号: JY-7-534998-6
供应商: 云汉优选
标准整包数: 1

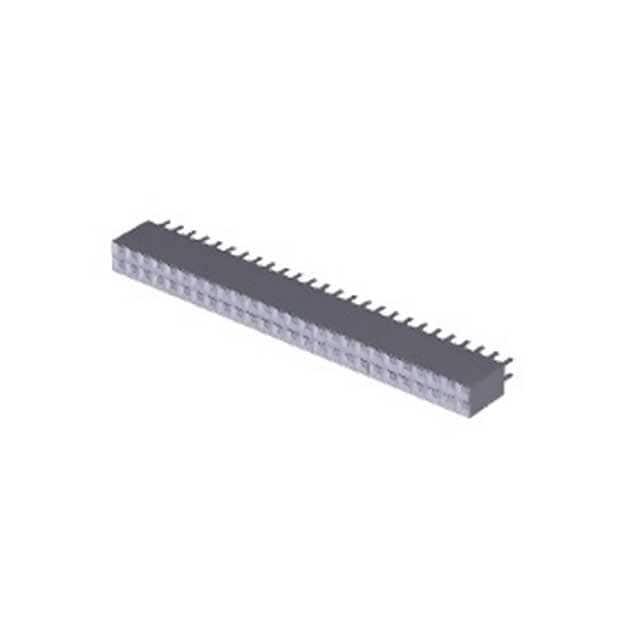

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 7-534998-6

7-534998-6概述


    产品简介


    TE Connectivity Modu Connector System 7-534998-6 是一款适用于印刷电路板(PCB)垂直安装的插座,特别设计用于板对板连接。这款连接器提供52个位置,具有金镀层、通孔焊接的引脚,适用于信号传输。其紧凑的设计使得它在各种高密度电子产品中得到了广泛应用,如电信设备、工业自动化系统和消费电子等。

    技术参数


    - 基本规格:
    - 产品型号:7-534998-6
    - 数量行数:2
    - 位置数:52
    - 连接系统:板对板
    - PCB安装方向:垂直
    - 引脚终止方式:通孔焊接
    - 接触保护类型:封闭式
    - 适用压力标准:符合标准
    - 接触基材:磷青铜
    - 接触材料:镀金
    - 接触面积长度:3.77毫米
    - 焊接尾厚度:0.2毫米
    - 焊接尾宽度:0.7毫米
    - 焊接尾长度:3.18毫米
    - 额定电流:2安培
    - 绝缘电阻:5000兆欧
    - 耐电压:750伏交流电
    - 操作电压:333伏交流电
    - 工作温度范围:-65°C 至 125°C
    - 包装数量:8
    - 包装方式:盒装,管装

    产品特点和优势


    这款TE Connectivity Modu Connector System 7-534998-6 连接器具有以下显著特点:
    - 高性能:具有出色的绝缘性能和耐电压能力,确保稳定可靠的数据传输。
    - 易用性:通过垂直安装设计,使其易于组装且占用空间小。
    - 多用途:适用于各种高密度电子产品,如电信设备、工业自动化系统和消费电子。
    - 可靠性:采用镀金接触点,提高抗腐蚀性和接触稳定性,延长使用寿命。
    - 兼容性强:符合多项国际标准,适用于多种应用场景。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化系统中,例如用于工业机器人、控制面板、通信设备等领域。这些领域需要高密度的信号传输和稳定可靠的连接器。
    使用建议
    - 环境条件:在使用时,应确保安装环境的温度不超过125°C,以避免因高温导致连接器失效。
    - 布线建议:由于该连接器具有52个位置,建议在布线时合理规划引脚分配,以确保信号传输的效率和准确性。
    - 兼容性:与其他TE Connectivity的连接器产品兼容,可以方便地进行模块化设计和组合。

    兼容性和支持


    该产品兼容TE Connectivity的其他连接器产品,特别是Modu系列。TE Connectivity提供全面的技术支持和售后服务,包括电话支持(+1 800 522 6752)和在线文档下载。此外,客户还可以访问TE的官方网站以获取更多产品信息和技术文档。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查接触点是否干净,重新焊接并确保接触面牢固。
    2. 问题:焊接过程中引脚损坏
    - 解决方案:使用适当焊接温度(最高可达265°C),并在焊接前清洁引脚。
    3. 问题:环境温度过高导致连接器失效
    - 解决方案:在高温环境下使用时,选择散热良好的安装方式,并确保工作温度不超出规范范围。

    总结和推荐


    综上所述,TE Connectivity Modu Connector System 7-534998-6 连接器以其高性能、可靠性和广泛的兼容性,在各种应用场景中表现出色。无论是工业自动化还是消费电子,这款连接器都是理想的选择。推荐给需要高密度信号传输且要求稳定可靠连接的应用场合。
    如果您有任何疑问或需要进一步的支持,请联系TE Connectivity客户服务部门,他们将为您提供专业的技术支持和服务。

7-534998-6参数

参数
间距-配接 2.54mm
针脚数 52pin
排数 2
类型 Push-Pull,Receptacle
防护等级 -
颜色 黑色
额定电流 2A
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
长*宽*高 66.04mm(长度)*5.03mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

7-534998-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-534998-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 7-534998-6 7-534998-6数据手册
