ROX05SJ4K7

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 4.7KΩ ±5% 500mW ±350ppm/℃ 通孔安装 10mm(长度)
供应商型号: 3229818
供应商: 海外现货
标准整包数: 10

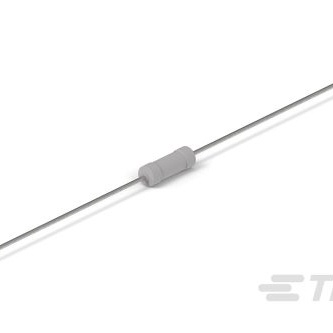

TE CONNECTIVITY 通孔电阻 ROX05SJ4K7

ROX05SJ4K7概述

    火焰防护金属氧化膜电阻技术手册

    1. 产品简介


    火焰防护金属氧化膜电阻(Flame-Proof Power Metal Oxide Film Resistors)是一种广泛应用于各种电力系统和电路保护的应用中的高可靠电子元器件。这些电阻采用了先进的金属氧化膜技术和独特的火焰防护设计,能够在过载条件下承受不产生火焰或机械损伤的高电压,适合用于线路保护等应用场景。

    2. 技术参数


    以下表格列出了不同型号火焰防护金属氧化膜电阻的技术规格、性能参数和工作环境等关键信息。
    | 类型 | 额定功率@70°C | 最大工作电压 | 最大过载电压 | 绝缘耐压 | 电阻范围 (Ω) | 工作温度范围 |
    | :: | :: | :: | :: | :: | :: | :: |
    | ROX025 | 0.25W | 250V | 400V | 250V | 0.3 ~ 50K | -55 ~ 155°C |
    | ROX05 | 0.5W | 250V | 400V | 250V | 0.3 ~ 330K | -55 ~ 155°C |
    | ROX1 | 1W | 350V | 600V | 350V | 0.1 ~ 470K | -55 ~ 155°C |
    | ROX2 | 2W | 350V | 600V | 350V | 0.1 ~ 560K | -55 ~ 155°C |
    | ROX3 | 3W | 500V | 800V | 500V | 5.0 ~ 100K | -55 ~ 155°C |
    | ROX5 | 5W | 750V | 1000V | 750V | 5.0 ~ 150K | -55 ~ 155°C |
    | ROX7 | 7W | 750V | 1000V | 750V | 20 ~ 150K | -55 ~ 155°C |
    | ROX8 | 8W | 750V | 1000V | 750V | 30 ~ 200K | -55 ~ 155°C |
    | ROX9 | 9W | 750V | 1000V | 750V | 50 ~ 200K | -55 ~ 155°C |

    3. 产品特点和优势


    - 高功率小尺寸:在保证高功率输出的同时,具备紧凑的设计,特别适用于空间受限的应用场景。
    - 长期稳定性优秀:金属氧化膜材料确保了在长期使用过程中的稳定性和可靠性。
    - 完全火焰防护构造:特殊涂层和编码确保在极端条件下的安全性。
    - 控制温度能力:能够承受较宽的工作温度范围。
    - 溶剂抵抗涂层:具备良好的溶剂抵抗力,确保在恶劣环境下的耐用性。
    - 特殊引脚形成可能:可根据需求定制引脚形状。

    4. 应用案例和使用建议


    - 电源线路保护:由于具备高耐压和过载能力,非常适合用于电源线路保护。
    - 负载分配:由于不同的型号具有不同的额定功率和电压,可以根据负载需求选择合适的型号进行精确的电流控制。
    - 温度敏感电路:某些型号能够承受极端温度,因此适用于要求温度稳定性高的应用场合。

    5. 兼容性和支持


    - 与其他元器件兼容:火焰防护金属氧化膜电阻可以在广泛的电路设计中使用,与大多数常见的电路设计相兼容。
    - 制造商支持:可以通过官方网站获得技术支持、故障排查和软件更新服务。详情请参见手册中的联系方式。

    6. 常见问题与解决方案


    - 问题1:电阻变化过大
    - 解决方法:检查是否超出额定工作电压或过载电压。确保在额定范围内使用,并参考手册中的降额曲线图调整负载。
    - 问题2:物理损坏
    - 解决方法:避免在超温环境下长时间运行。如果出现过热,立即切断电源并冷却后再重新启动。
    - 问题3:接触不良
    - 解决方法:检查焊接点和连接端口是否牢固。如需更换端子,建议由专业技术人员操作。

    7. 总结和推荐


    火焰防护金属氧化膜电阻凭借其高功率、小尺寸、长寿命稳定性等特点,在多种工业和商业应用中展现出强大的市场竞争力。特别是在需要高可靠性、耐高压和温度稳定的环境中,这些电阻表现出色。推荐在要求高性能和严格安全标准的应用中使用此类电阻。

ROX05SJ4K7参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 500mW
温度系数 ±350ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ROX05SJ4K7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX05SJ4K7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX05SJ4K7 ROX05SJ4K7数据手册

ROX05SJ4K7封装设计

查看详情并下载
Symbol
Footprint
3D Model
