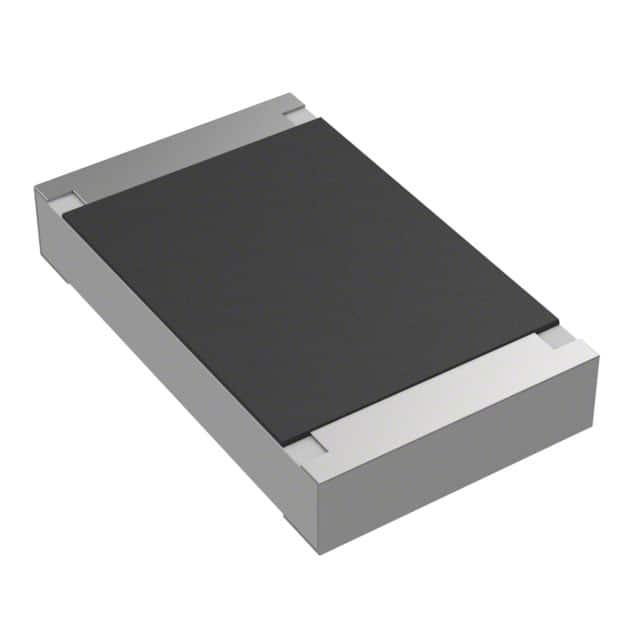

3540820RJT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±100ppm/℃ 820Ω 4W 2817 标准安装 7.1mm*4.2mm*1.2mm
供应商型号: 3230774
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 3540820RJT

3540820RJT概述

    SMD High Power Resistors:3540 系列

    产品简介


    TE Connectivity 推出了这款适用于自动放置的厚膜高功率器件,是广受欢迎的 3522 系列的姊妹产品。这种高功率电阻适用于大批量生产和多种应用场合。采用标准的 7 英寸卷盘包装,每卷包含 2000 个电阻。终端镀层为 matte Sn over Ni barrier。

    技术参数


    - 型号:3540系列
    - 尺寸(长 × 宽 × 高):7.10 mm ± 0.20 mm × 4.20 mm ± 0.20 mm × 1.10 mm ± 0.10 mm
    - 温度范围:-55°C 到 155°C
    - 额定功率:4W@70°C
    - 额定电压:最大工作电压250V,最大过载电压500V
    - 温度系数:1Ω~10Ω ≤±500PPM/℃,10.1Ω~10MΩ ≤±100PPM/℃
    - 电阻范围:1Ω ~ 10MΩ
    - 电阻公差:±1%,±5%
    - 引脚弯曲耐受性:±1.0% 或 ±0.05Ω 的变化
    - 耐焊接性:95% 覆盖率
    - 湿度测试:最大电阻变化率为 ±5%

    产品特点和优势


    - 高功率密度:能够在70°C环境下持续承受4W的功率。
    - 高可靠性:符合多项严苛测试,包括温度循环、湿度、负载寿命等。
    - 高适用性:适用于多种电子设备和电路设计,支持自动装配,提高生产效率。
    - 广泛的应用范围:广泛应用于汽车、通信、工业控制等领域。

    应用案例和使用建议


    - 汽车电子:可用于汽车传感器电路中,提供高精度电阻值以确保传感器信号的准确传递。
    - 通信设备:在电源管理和信号处理模块中广泛应用,能够承受高电流负载并保持稳定。
    - 工业自动化:在各种传感器和控制器中作为阻抗匹配元件使用,保障设备运行稳定可靠。
    使用建议:
    - 热管理:在高功耗应用中,确保良好的散热设计,避免过热影响产品性能。
    - 安装角度:为了提高焊接质量和可靠性,在进行表面贴装时应注意适当的预热时间和冷却过程。

    兼容性和支持


    - 兼容性:该产品支持标准的SMT组装流程,可与多种主流电子元器件和设备兼容。
    - 技术支持:如有任何技术疑问,可通过官网提供的电子邮件、电话或在线聊天服务获取帮助。

    常见问题与解决方案


    - Q:如何确认产品的电阻值?
    - A:查看产品上的标记代码,根据标记规则确定电阻值。例如,对于E-96系列,四位数表示法中前三位是有效数字,第四位表示零的数量。

    - Q:产品出现焊接不良怎么办?
    - A:检查焊接温度是否达到标准,同时确认焊接时间是否足够。如果问题仍然存在,考虑调整焊接工艺或使用更高质量的焊锡材料。

    总结和推荐


    综上所述,TE Connectivity的3540系列SMD高功率电阻凭借其出色的电气特性和广泛的适用范围,是一款非常值得信赖的产品。无论是用于汽车、通信还是工业自动化领域,都能提供稳定可靠的性能表现。强烈推荐在需要高功率密度和高可靠性的电子设计项目中使用此产品。

3540820RJT参数

参数
温度系数 ±100ppm/℃
精度 ±5%
额定功率 4W
电阻个数 -
引脚数量 -
电阻值 820Ω
长*宽*高 7.1mm*4.2mm*1.2mm
通用封装 2817
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

3540820RJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3540820RJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3540820RJT 3540820RJT数据手册

3540820RJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
