1546307-4

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 4 POS 9.53mm ST Panel Mount 20A/Contact Carton
供应商型号: 1546307-4
供应商: Master
标准整包数: 10
TE CONNECTIVITY 接线座- 隔板块 1546307-4

1546307-4概述


    产品简介

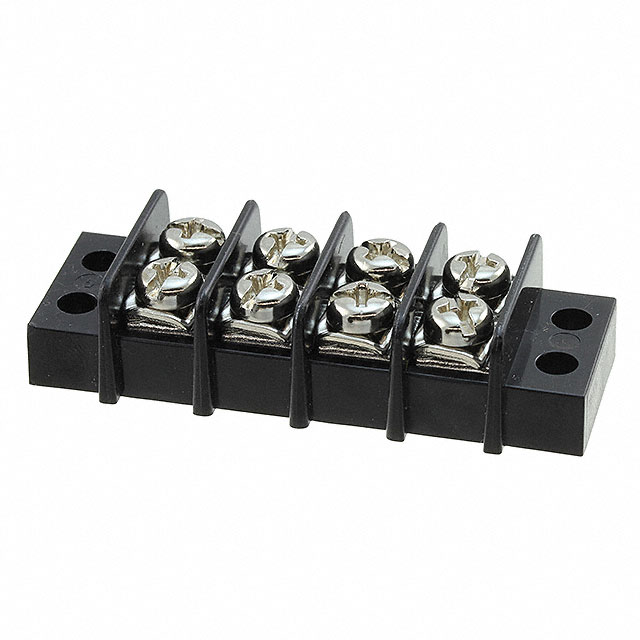

    产品名称:双障碍物接线端子条
    产品类型: 双障碍物式,端对端连接,四位置结构
    主要功能: 用于将电线固定并保护导电部分,防止短路,适用于工业控制、自动化设备和电力传输系统
    应用领域: 电源连接、工业控制系统、建筑自动化、电信设备等

    技术参数


    - 操作电压: 300 V
    - 导线尺寸: 22 - 12 AWG
    - 中心间距(公差): 9.53 mm [.375 in]
    - 层数: 1层
    - 行数: 2行
    - 位置数: 4个
    - 接触基材: 黄铜
    - 最大电流容量: 20 A
    - 操作温度范围: -40 – 120°C [-40 – 248°F]
    - 包装数量: 200个/箱
    - 材质: PBT(聚对苯二甲酸丁二醇酯)
    - 接线方式: 端对端接线
    - 焊锡工艺能力: 波峰焊接至265°C

    产品特点和优势


    - 安全防护: 通过双重障碍设计来防止短路,保证了高度的安全性。
    - 广泛的适用性: 支持从22到12 AWG的各种导线尺寸,具有较强的通用性。
    - 高可靠性: 具有超过20A的最大电流容量,确保了长期稳定的性能表现。
    - 耐高温: 操作温度范围宽广,适用于多种恶劣环境。
    - 快速安装: 使用组合型十字螺丝,安装快捷方便。

    应用案例和使用建议


    - 应用案例: 在高压电力传输系统中作为主控端口,在工业自动化控制柜中作为信号连接端口。
    - 使用建议: 建议在高压环境中进行安装时要特别注意电气安全,建议在每个端口上使用热缩管以增强绝缘效果。对于复杂电路板的设计,建议在端子条下加装防震垫以减少震动影响。

    兼容性和支持


    - 兼容性: 此产品可与标准螺钉、端子板以及其他常见的电气元件相兼容。
    - 支持服务: 对于技术支持和售后咨询,可拨打+1 800 522 6752。

    常见问题与解决方案


    - 问题1: 如何正确安装此端子条?
    - 解决方案: 首先确定电线直径适合所选端子条,然后使用合适的工具将电线插入端子条中,并确保紧固螺丝完全拧紧。

    - 问题2: 如何验证端子条是否正确安装?
    - 解决方案: 使用万用表测量每个位置之间的电阻,如果读数接近无穷大,则表示安装成功。

    总结和推荐


    总结:
    此款双障碍物接线端子条具备高效、安全和易于安装的特点,具有出色的机械稳定性和电气性能。在严苛的工作环境中表现出色,能够承受高达300 V的操作电压,并且支持广泛的导线尺寸。
    推荐:
    强烈推荐在需要高效可靠电力传输的应用中使用此产品。对于需要处理高压、高温环境下的电力传输和控制系统的工程师来说,这款产品无疑是一个极佳的选择。

1546307-4参数

参数
长*宽*高 55.2mm(长度)
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

1546307-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1546307-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 1546307-4 1546307-4数据手册

1546307-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.579 ¥ 13.3737
250+ $ 1.441 ¥ 11.9812
500+ $ 1.3939 ¥ 11.5836
1200+ $ 1.3588 ¥ 11.1275
2400+ $ 1.3515 ¥ 11.0671
3600+ $ 1.2966 ¥ 10.6178
4800+ $ 1.2966 ¥ 10.6178
库存: 1114
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 133.73
