160684-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 17-20AWG Phosphor Bronze F 14mm Tin T/R
供应商型号: N-160684-2
供应商: 云汉优选
标准整包数: 10000

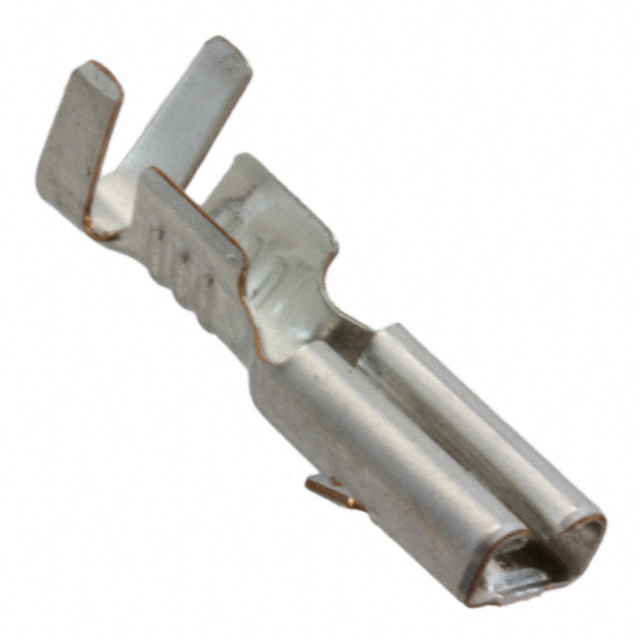

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 160684-2

160684-2概述

    快速断开接线端子产品技术手册

    产品简介


    产品名称: 快速断开接线端子
    型号: 160684-2
    品牌: FASTIN-FASTON 110
    类型: 接线端子(Receptacle)
    适配电线规格: 20至17 AWG(0.51至1.03 mm²)
    适配管脚宽度: 2.8 mm (0.11 in)
    适配管脚厚度: 0.51 mm (0.02 in)
    终端方向: 直式(Straight)
    这种快速断开接线端子广泛应用于家庭电器、汽车及工业设备等多种领域,确保电气连接的安全性和可靠性。

    技术参数


    - 电线规格: 20至17 AWG(0.51至1.03 mm²)
    - 管脚宽度: 2.8 mm (0.11 in)
    - 管脚厚度: 0.51 mm (0.02 in)
    - 绝缘材料直径范围: 2.01至3 mm (0.079至0.118 in)
    - 产品长度: 14 mm (0.551 in)
    - 锁定卡簧高度: 0.95 mm
    - 接触基础材料: 磷青铜(Phosphor Bronze)
    - 终端电镀材料: 预锡(Pre-tin)
    - 接线能力: 单点连接(Single Connection)
    - 操作温度范围: -40°C至110°C(-40°F至230°F)

    产品特点和优势


    产品优势:
    - 插入力正常: 插入过程简单易操作。
    - 单点连接: 支持单线连接,确保稳定性。
    - 兼容性强: 可用于多种导线和电缆类型。
    - 坚固耐用: 使用磷青铜和预锡电镀材料,耐久性强。
    - 安全可靠: 全面符合欧盟RoHS、ELV和REACH标准,确保无有害物质。

    应用案例和使用建议


    应用案例:
    此接线端子广泛应用于汽车连接系统、家庭电器和工业设备的接线端子。例如,在汽车电子控制单元(ECU)中作为信号传输的关键部分。
    使用建议:
    - 在安装过程中注意保持接线端子的干净整洁,以避免杂质影响导电性能。
    - 定期检查接线端子的连接状态,确保长期稳定工作。
    - 在极端温度环境下使用时,确保环境温度不超过规定的最高温度限制。

    兼容性和支持


    - 兼容性: 与各类绝缘材料兼容,适配广泛的电线和电缆。
    - 支持: 提供技术支持热线 +1 800 522 6752,以及官方网站上的详细文档和CAD文件。

    常见问题与解决方案


    问题1: 连接不牢固,如何解决?
    解决方案: 检查电线是否正确安装到接线端子内,确保插接到位并紧固。
    问题2: 操作温度超出限定范围,怎么办?
    解决方案: 确保工作环境温度不高于110°C,并根据需要采取降温措施。

    总结和推荐


    综合评估:
    该款快速断开接线端子凭借其坚固耐用的设计和广泛的适用范围,成为一款优秀的产品。它不仅符合多项环保法规,还具有良好的机械特性和电气性能,非常适合在家庭电器和汽车行业中使用。
    推荐:
    鉴于其优良的质量和广泛应用,强烈推荐在对可靠性和安全性要求较高的场合使用该产品。如果您有任何疑问或需要进一步的支持,请联系技术支持获取帮助。

160684-2参数

参数
长*宽*高 14mm(长度)*4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

160684-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

160684-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 160684-2 160684-2数据手册

160684-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0721 ¥ 0.6127
20000+ $ 0.067 ¥ 0.5691
180000+ $ 0.0632 ¥ 0.5375
1000000+ $ 0.0602 ¥ 0.5115
库存: 180000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 6127
