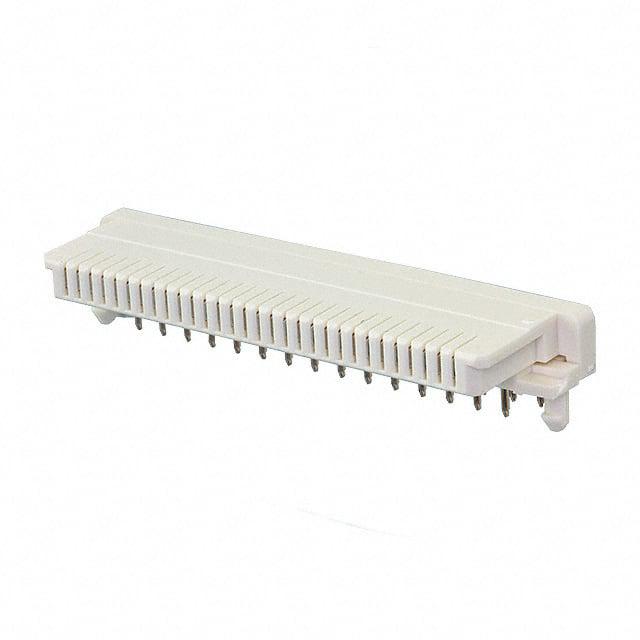

3-917360-0

厂牌: TE CONNECTIVITY
产品描述: Non-Gendered,Receptacle 1.25mm 2 30pin 5.4mm 800nm 锡 通孔安装 45.3mm(长度)*12mm(高度)
供应商型号: N-3-917360-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 3-917360-0

3-917360-0概述


    产品简介


    本文将介绍一款名为“AMPMODU 2 mm”的PCB插座连接器(型号:3-917360-0),该连接器为直角型板对板连接器,适用于30个位置,中心线间距为1.25毫米(0.049英寸)。该连接器采用锡镀层,通过孔焊接方式固定到印刷电路板上,并提供信号传输功能。连接器采用白色外壳,由磷青铜制成的接触件镀锡,适用于各种工业标准应用。

    技术参数


    - 产品类型: PCB连接器(直角型板对板)
    - 位置数: 30
    - 行数: 1
    - 连接系统: 板对板
    - 安装方向: 直角
    - 绝缘电阻: ≥100 MΩ
    - 工作电压: 50 VAC
    - 接触材料: 磷青铜
    - 接触镀层: 锡
    - 接触面积镀层厚度: 0.8 μm (31.5 μin)
    - 接触电流: 最大1 A
    - 引脚厚度: 0.6 mm (0.024 in)
    - 引脚宽度: 0.4 mm (0.016 in)
    - 引脚长度: 3.2 mm (0.126 in)
    - 终端方法: 通孔焊接
    - 耐温范围: -30至105℃ (-22至221°F)
    - 阻燃等级: UL 94V-0
    - 焊波能力: 可承受高达265°C的焊波

    产品特点和优势


    该连接器具有以下特点和优势:
    - 密封性: 不可密封,适合一般工业应用
    - 耐温性强: 工作温度范围广,能够适应多种恶劣环境
    - 高绝缘电阻: 达到100 MΩ以上,确保良好的电气隔离
    - 高机械强度: 采用尼龙6/6玻璃纤维增强材料制成,耐用可靠
    - 自动对准: 侧面进线设计,具备自对准功能,简化安装过程

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于电信设备、工业自动化设备和消费电子产品等领域。例如,在电信设备中用于板对板信号传输,在工业自动化设备中用于传感器和执行器之间的信号传递。
    使用建议
    - 在安装过程中注意保持足够的焊接温度以确保良好的焊接质量。
    - 考虑到焊波能力,建议采用符合标准的焊料,确保可靠性和稳定性。
    - 由于中心线间距较小,需要仔细校准,确保准确安装。
    - 建议在恶劣环境下使用时考虑额外的防护措施,如防水和防尘保护。

    兼容性和支持


    该连接器与同系列的其他配件兼容,如“1.25 AF TAB ASSY 30P TOP ENTRY”(型号:3-917361-0)和“FSN-23A-11=NOMEX FS STD”(型号:2-1437144-7)。此外,制造商提供了技术支持热线(+1 800 522 6752),可以获取相关的产品和技术支持。

    常见问题与解决方案


    - 问题: 连接器出现接触不良现象。
    - 解决方案: 检查焊接质量,确认焊接点没有虚焊或松动,确保接触面清洁无氧化。
    - 问题: 安装过程中无法准确对准。
    - 解决方案: 确认引脚尺寸正确,检查对准机制是否正常工作,确保侧面进线的设计得以充分利用。
    - 问题: 连接器温度过高导致故障。
    - 解决方案: 检查散热设计是否合理,确保周围环境温度不超出工作范围。

    总结和推荐


    该款“AMPMODU 2 mm”连接器凭借其稳定的电气性能、宽泛的工作温度范围和耐用的机械结构,适用于多种工业应用场合。尽管其焊接要求较高,但整体表现出色。对于需要高可靠性、长寿命的设备来说,这款连接器是不错的选择。我们推荐使用此产品,特别是在电信设备、工业自动化和消费电子等领域。对于需要进一步技术支持和详细信息的用户,可联系制造商获取更详细的资料和帮助。
