HSA10180RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 180Ω ±5% ±30ppm/℃ 法兰安装 21mm*21mm*11mm
供应商型号: A138846-ND
供应商: Digi-Key
标准整包数: 1

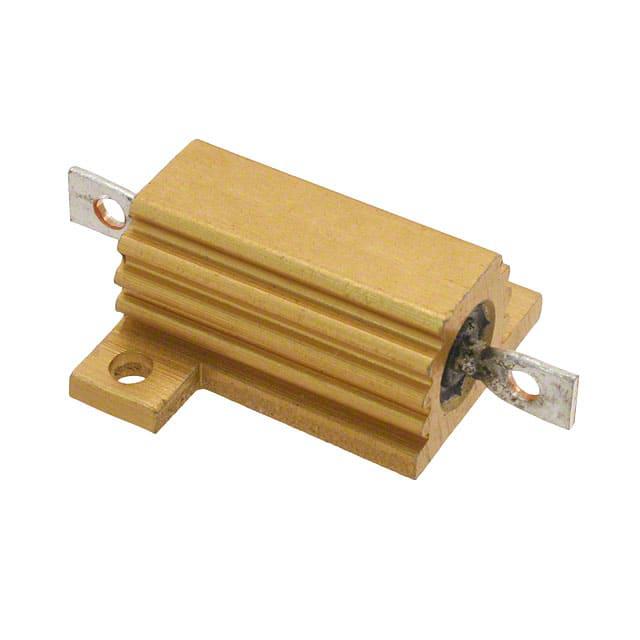

TE CONNECTIVITY 网络阵列电阻 HSA10180RJ

HSA10180RJ概述

    # TE Connectivity HS 系列铝制封装功率电阻技术手册

    产品简介


    TE Connectivity 的 HS 系列铝制封装功率电阻是行业领先的通用电阻产品系列,提供从 5 瓦到 300 瓦的功率范围(500 瓦和 1000 瓦版本也可选)。此系列产品以其高稳定性、高可靠性和广泛的工业应用而闻名,广泛用于电源供应、发电、牵引系统等领域。HS 系列电阻以其高效散热设计,在有限空间内实现高功率耗散,同时保持较低的表面温度。
    主要功能:
    - 高效散热设计
    - 宽范围功率选择(5W 至 300W)
    - 可定制化解决方案,适用于多种行业需求
    - 稳定可靠的材料选用,确保长期使用寿命
    应用领域:
    - 制动电阻
    - 平衡电阻
    - 电容充电和放电电路
    - 滤波器电路
    - 工业机械设备
    - 分布式供应链中的通用电子元件

    技术参数


    以下为 HS 系列电阻的关键技术参数汇总:
    | 参数名称 | HSA5/HSA10 | HSA25/HSA50 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |
    |
    | 额定功率(W) | 5 / 10 | 25 / 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 带散热片时功耗(W) | 10 / 16 | 25 / 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 不带散热片时功耗(W) | 5.5 / 8 | 12.5 / 20 | 45 | 50 | 55 | 50 | 60 | 75 |
    | 最大阻值(Ω) | 10k | 15k | 36k | 100k | 50k | 68k | 82k | 82k |
    | 最小阻值(Ω) | R01 | R01 | R05 | R05 | R05 | R05 | R05 | R05 |
    | 最大工作电压(V) | 160 | 265 | 550 | 1900 | 2500 | 1900 | 2200 | 2500 |
    | 绝缘电阻(MΩ) | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 | ≥10,000 |
    | 耐压强度(V) | 1400 | 1400 | 2500 | 5000 | 5000 | 5600 | 5600 | 5600 |
    备注:
    - 温度系数:小于 100Ω 时为 50 ppm/°C;大于 100Ω 时为 30 ppm/°C。
    - 定制化选项:可提供 5%、3%、2%、0.5% 和 0.25% 等不同精度等级。

    产品特点和优势


    独特功能与优势:
    1. 稳定性强:TE Connectivity 使用高品质材料制造,保证了电阻的长期稳定性和可靠性。
    2. 广泛的适用性:5W 至 300W 的功率范围覆盖了绝大部分工业应用场景。
    3. 高效散热设计:铝制外壳通过大面积散热片迅速将热量传递至外界,降低局部温升。
    4. 高度定制化:可根据客户需求调整引线布局、固定方式及端子类型。
    5. 高性能标准:符合国际和军用规格,如 UL、MIL 等。
    市场竞争力:
    - 被广泛应用于电力电子、工业控制和轨道交通等行业。
    - 提供全面的技术支持与售后服务。

    应用案例和使用建议


    典型应用场景:
    1. 制动电阻:在电动机减速或停止时,快速吸收再生能量。
    2. 电容充电和放电:用于高压储能系统的安全放电回路。
    3. 滤波电路:吸收高频噪声,提高电源质量。
    使用建议:
    - 在高功耗条件下,确保安装标准散热片以提升热管理效率。
    - 对于需要精确控制阻值的应用场景,优先选择更高精度等级的产品。
    - 定期检查连接点紧固情况,避免因松动导致过热。

    兼容性和支持


    兼容性:
    - HS 系列电阻与其他主流工业控制系统和设备兼容,易于集成。
    - 可与多种电源模块和变频器搭配使用。
    支持与维护:
    - TE Connectivity 提供全球化的技术支持和服务网络。
    - 提供详尽的安装指南和技术文档下载服务。

    常见问题与解决方案


    问题 1:长时间使用后出现温升过高现象。
    解决方案:检查是否正确安装散热片,确保接触面清洁无污垢,并增加外部冷却措施。
    问题 2:阻值变化超出预期。
    解决方案:重新校准工作电压或更换更高精度等级的产品。
    问题 3:设备在高温环境下无法正常工作。
    解决方案:更换更大尺寸的型号或增加辅助冷却装置。

    总结和推荐


    综合评估:
    - HS 系列铝制封装功率电阻凭借其卓越的散热能力、广泛的功率范围和高度定制化能力,成为行业内值得信赖的选择。
    - 其高稳定性、低失效率及可靠的设计使其适用于严苛的工作环境。
    推荐意见:
    - 强烈推荐给需要高功率密度和良好散热表现的工业用户。
    - 特别适合对产品寿命和性能有严格要求的场合。
    总之,TE Connectivity 的 HS 系列铝制封装功率电阻以其优异的技术性能和广泛的应用领域,成为电子元件市场的佼佼者。

HSA10180RJ参数

参数
电阻值 180Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 21mm*21mm*11mm
安装方式 法兰安装
零件状态 在售
包装方式 托盘

HSA10180RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA10180RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA10180RJ HSA10180RJ数据手册

HSA10180RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0436 ¥ 42.6184
10+ $ 3.4117 ¥ 28.829
25+ $ 2.8604 ¥ 23.9381
40+ $ 2.6751 ¥ 22.3876
200+ $ 2.1755 ¥ 18.2064
400+ $ 2.0121 ¥ 16.8391
600+ $ 1.9282 ¥ 16.1369
1000+ $ 1.8333 ¥ 15.3424
5000+ $ 1.5991 ¥ 13.3825
库存: 183
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.61
