V23101D 3A201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, Axicom P3, 线圈电压5V 直流, 单刀单掷, PCB(印刷电路板)安装
供应商型号:
供应商:
标准整包数: 0

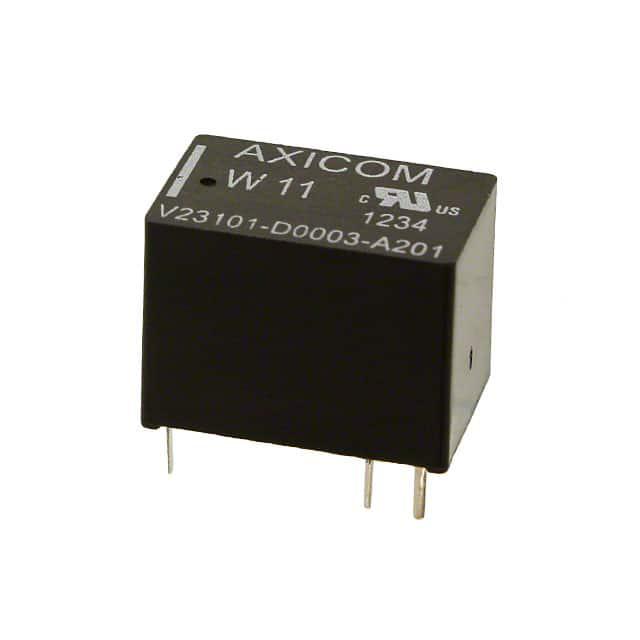

TE CONNECTIVITY 信号继电器 V23101D 3A201

V23101D 3A201概述


    产品简介


    信号继电器 AXICOM W11 Relay V23101
    信号继电器是一种多用途的小型继电器,广泛应用于各种安全装置、电控门、双工通信系统、测量与控制等领域。这款继电器配备了单个常闭(CO)及一个转换接触点(1 Form C),支持两种不同的线圈功率版本:200mW 和 450mW。

    技术参数


    接触数据
    - 接触形式:1 Form C(单个常闭及转换接触点)
    - 额定电流:1.25A(标准版)/3A(敏感版)
    - 最大切换电压:120VDC,125VAC
    - 开关功率:30W,62.5VA(标准版)/72W,360VA(敏感版)
    线圈数据
    - 额定电压范围:1.5V至24VDC
    - 最高线圈温度:130°C
    - 初始接触电阻:100mΩ(标准版)/50mΩ(敏感版)
    - 最大接触材料:AgPd(标准版)/AgNi(敏感版),金镀层
    - 绝缘电阻:>109Ω
    - 振动和冲击:支持高达30g的功能振动和冲击测试

    产品特点和优势


    - 多功能用途:适用于多种工业和民用设备。
    - 小型化设计:有助于提高元件密度。
    - 高可靠性:具备高接触负载能力和长寿命。
    - 环保合规:符合RoHS和REACH标准,无卤素。

    应用案例和使用建议


    应用场景
    信号继电器广泛用于安全装置(如烟雾探测器)、电控门、双工通信系统和测量控制系统中。在这些场景中,它们能有效地进行电路控制和保护。
    使用建议
    - 在选择适当的继电器时,需考虑其操作频率、负载条件以及环境温度等因素。
    - 在高频率操作时,应确保继电器能够承受相应的热应力和机械磨损。

    兼容性和支持


    AXICOM W11 Relay V23101 支持多种不同类型的PCB安装方式,适用于大多数标准制造工艺。提供全面的技术文档和支持,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 线圈温度过高 | 检查线圈电压设置是否正确,调整至额定电压范围内 |
    | 触点接触不良 | 清洁接触表面或更换新的继电器 |
    | 功能失效 | 参考相关章节,检查是否有机械损伤或其他物理问题 |

    总结和推荐


    AXICOM W11 Relay V23101 是一款可靠且功能强大的信号继电器,适用于广泛的工业和商业应用。它的高性能、高稳定性以及环保特性使其成为众多项目中的理想选择。我们强烈推荐此产品给那些需要高效且可靠的继电器解决方案的应用场合。

V23101D 3A201参数

参数
触头外形 SPDT(1 Form C)
交流线圈电压 -
负载电流额定值 -
直流开关电压 120V
释放时间 5ms
插入损耗 -
最大开关电流 1.25A
绝缘 -
运行时间 7ms
线圈电流 89.2mA
直流线圈电压 5V
交流开关电压 125V
线圈电阻 56Ω
长*宽*高 15.49mm*10.5mm*11.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23101D 3A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23101D 3A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23101D 3A201 V23101D 3A201数据手册

V23101D 3A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
