5787190-5

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: PCB D-Sub AMPLIMITE 插座组件,中心线间距为 1.27mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: 5787190-5
供应商: 国内现货
标准整包数: 1

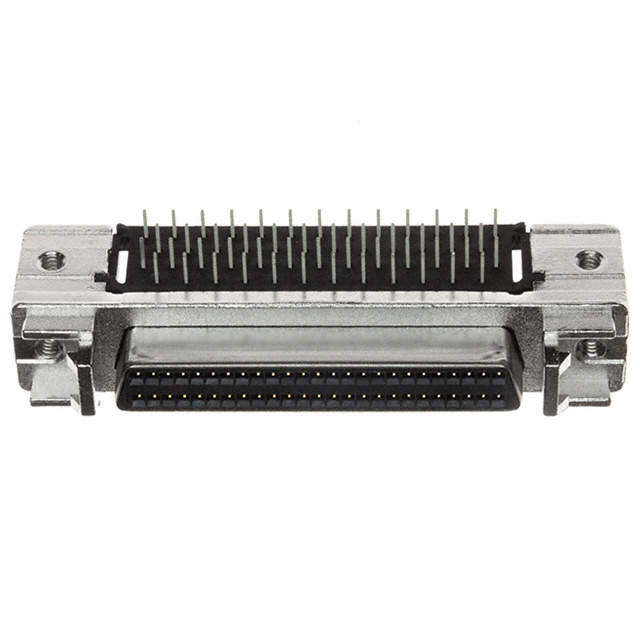

TE CONNECTIVITY D-Sub 连接器 5787190-5

5787190-5概述

    AMPLIMITE .050 Series Connectors: 技术手册解析

    1. 产品简介


    产品类型: AMPLIMITE .050 系列连接器是高密度D型接口连接器,提供多种位置配置,适用于广泛的工业和消费电子产品。
    主要功能: 这些连接器采用金镀层触点,提供可靠的数据传输接口,并具备良好的电磁干扰(EMI)和射频干扰(RFI)保护。
    应用领域: 主要应用于工业机械、医疗仪器、计算机及外设、存储系统、工作站、手持设备等。

    2. 技术参数


    规格参数:
    - 中心线间距: 0.050 x 0.100 英寸 (1.27 x 2.54 毫米)
    - 接触位置数量: 20 至 120 个位置
    - 插头和插座选项: 提供 20, 26, 28, 40, 50, 68, 80, 100 和 120 个位置
    - 终端方式: IDC 终端、焊接终端、压接终端
    电气特性:
    - 推荐导线尺寸: 28 AWG [0.08-0.09mm²] 或 30 AWG [0.05mm²]
    - 兼容性: 支持多种电缆类型,包括离散电线和扁平带状电缆
    工作环境:
    - 工作温度范围: 视具体型号而定,通常为-40°C 到 +85°C
    - 防护等级: 具备良好的EMI/RFI屏蔽能力,金属外壳提供高耐用性

    3. 产品特点和优势


    - 高密度接口: 提供最高密度的D型接口,节省空间并提高连接效率
    - 可靠的电气性能: 金镀层触点确保稳定的数据传输和低接触电阻
    - 屏蔽保护: 接触前先对接地进行屏蔽,进一步增强EMI/RFI防护
    - 易于安装: 提供多种固定方式(如挤压释放卡扣和螺纹固定硬件),方便不同应用场景
    - 认证齐全: 符合UL 1863、加拿大标准协会等多项国际标准

    4. 应用案例和使用建议


    典型应用:
    - 工业控制系统中的高速数据传输
    - 医疗设备中的信号采集和控制
    - 计算机网络设备中的高速通信链路
    使用建议:
    - 在高温环境下使用时,注意散热设计以保持良好的电气性能
    - 处理多根电缆时,使用专用工具(如终止盖工具)确保每个连接点的质量

    5. 兼容性和支持


    - 兼容性: 与市面上主流的电路板和电缆兼容,适合各种设备集成
    - 技术支持: 提供全面的技术支持和售后服务,包括安装指导和技术咨询
    - 维护: 定期检查连接器的磨损情况,并根据需要更换损坏部件

    6. 常见问题与解决方案


    问题1: 插拔过程中出现接触不良
    解决方案: 使用专用工具重新压紧接触点,并检查是否有异物堵塞
    问题2: 连接器在高温环境下性能下降
    解决方案: 选择更高温耐受等级的产品或增加散热措施,如散热片
    问题3: 电缆连接不稳定
    解决方案: 使用合适的压接工具,确保连接牢固;如果使用弹簧式卡扣,定期检查并调整

    7. 总结和推荐


    综合评估: AMPLIMITE .050 系列连接器凭借其高密度接口、稳定的电气性能和卓越的EMI/RFI保护,成为众多应用场合的理想选择。它们不仅具备优异的性价比,还通过了多项国际标准认证,适用于广泛的工业和消费电子产品。
    推荐结论: 强烈推荐使用 AMPLIMITE .050 系列连接器,尤其是对于需要高可靠性和高性能数据传输的应用场景。

5787190-5参数

参数
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 50pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 1A
排数 2
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5787190-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5787190-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5787190-5 5787190-5数据手册

5787190-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.12
10+ ¥ 26.442
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.12
